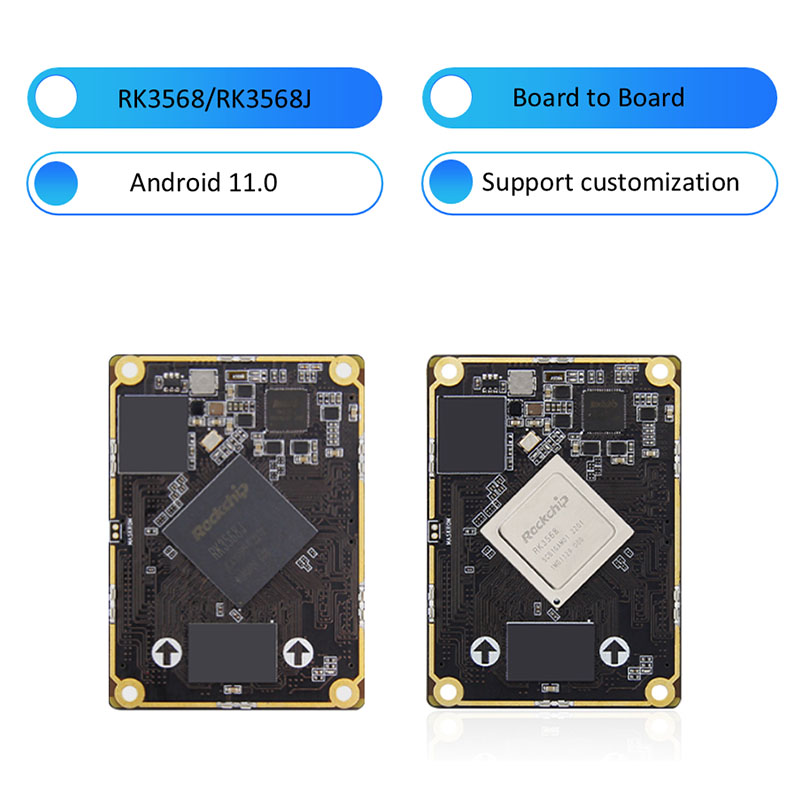

RK3568J RK3568 Правління для борту Core Core Core

Ця повнофункціональна плата (інтерфейс BTB) може бути використана як високопродуктивний однобудовий комп'ютер та вбудована материнська плата для дисплея, управління, передачі мережі, зберігання файлів, обчислення краю та інших сценаріїв.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, can be used для легких програм штучного інтелекту.

Забезпечте різноманітні комбінації пам’яті та зберігання на вибір, збалансовану конфігурацію обладнання на борту, широкий спектр програм.

Вбудована незалежна обчислювальна потужність NPU може досягти 1 т.

Він має високу інтеграцію та багатий інтерфейс розширення, і оснащений подвійними гігабітними портами Ethernet, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, інтерфейсом екрана MIPI, інтерфейсом камери MIPI, аудіо -інтерфейсом та іншими периферійними засобами, які можуть дати повну гру для роботи процесору та подальше розширення сцени.

Офіційно підтримує основні зображення Andriod 11, Debain, Ubuntu операційної системи та може бути застосована до різних середовищ додатків.

Надайте повністю з відкритим кодом, офіційні підручники, повні пакети розробки драйверів SDK, схеми дизайну та інші ресурси, ви можете легко розпочати роботу без тупиків.

RK3568J RK3568 Плата за борт основних комерційних функцій SOM

Він може поділитися плінтускою з нашою основою BTB BTB RK3566. Іншими словами, вам потрібно створити лише одну плінтус для підтримки двох основних дощок.

Доступні комерційні та промислові сорти.

Розумна ціна з високою якістю.

Готовий до використання. Підтримує кілька операційних систем.

Подвійні інтерфейси Gigabit Ethernet, підтримують динамічне регулювання напруги.

Вбудована незалежна NPU, обчислювальна потужність може досягти 512mac/1tops.

Підтримує перемикання моделей архітектури з основним клацанням, може використовуватися для легких додатків штучного інтелекту.

Потужні можливості аналізу зображень, легке декодування 4K підтримує 4K@60 кадрів H.264 \ H.265 \ VP9 Формат декодування та 1080p60 кадр H.264 \ H.265 Кодування формату.

Дисплей з подвійним екраном, високою чіткою та портативною.

Підтримка дисплея з подвійним екраном, підтримуйте до 4K60 кадрів + 1080p60 кадрів виведення зображення одночасно.

З багатими інтерфейсами розширення для задоволення різних зовнішніх потреб

RK3568J RK3568 Плата за борт Параметри Core Board SOM

RK3568 BTB CORE BOARD INDIRWARD

Роз'єм: Чоловік: SGDBM-05-80P-H10 Жінка: SGDBF-05-80P-H30

Основна мікросхема: RK3568/RK3568J (чотириядерна Cortex-A55, 2 ГГц, Mali-G52)

IO: BTB веде до 320 штифтів, відстані 0,5 мм, призводить до всіх i0

Пам'ять: 1/2/4/8 Гб, LPDDR4/4x, 1560 МГц

Зберігання: 8/32/64/128 Гб, EMMC

K3568 BTB конфігурація апаратного забезпечення

Роз'єм: Чоловік: SGDBM-05-80P-H10 Жінка: SGDBF-05-80P-H30

Інтерфейс живлення: 12В@1a (1a і вище) вхід постійного струму, інтерфейс постійного струму

Ethernet: 10/100/1000m Адаптивний порт Ethernet*2

HDMI: Екранний інтерфейс HDMI2.0, підтримує дисплей з подвійним екраном, максимальна роздільна здатність 4096*2160@60 Гц

MIPI-DSI: Інтерфейс екрана MIPI*2, можна підключити до екрана MIPI Wildfire, підтримувати дисплей з двома екраном: Одиночний режим MIPI Максимальна роздільна здатність 1920*1080@60 Гц

MIPI-CSI: Інтерфейс камери MIPI*2, може бути підключений до камери IMX415/OV8858

EDP: EDP1.3 Екранний інтерфейс*1, інтерфейс EDP Touch*1; Підтримка дисплея з подвійним екраном

USB2.0: Type-A Інтерфейс*3 (хост); Інтерфейс Type-C*1 (OTG) для інтерфейсу для спалювання мікропрограмного забезпечення

USB3.0: Type-A Інтерфейс*1 (хост)

М.2 Інтерфейс: Тіловий привід типу M.Key, PCLE3.0*2 смуги; може бути підключений до 2280 специфікації NVME твердого приводу стану

Інтерфейс PCLE: інтерфейс міні-PCLE, може використовуватися з мережевою карткою Wi-Fi повної висоти або напів-висотою, модулем 4G або іншим модулем інтерфейсу міні-pcle

Власник SIM -карт: Функцію SIM -картки необхідно використовувати з модулем 4G

Інтерфейс SATA: стандартний інтерфейс SATA*1; Інтерфейс живлення SATA*1, підтримує вихід 12 В

Can: Can*2

ADC: Інтерфейс придбання ADC*1

Серійний порт: Серійний порт налагодження*1 (UART2) Параметр за замовчуванням 1500000-8-N-1; LVTTT Serial Port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Власник картки TF: підтримує систему завантаження карт Micro SD (TF) до 512 Гб

Аудіо: аудіо -вихід, 3,5 мм тримач аудіо*1 (зелений); Аудіо вхід, 3,5 мм тримач аудіо*1 (червоний); Мік мікрофонного інтерфейсу*1 інтерфейс динаміків SPK*1 може підключити динамік живлення 1 Вт

Кнопка: кнопка живлення; Кнопка скидання; Кнопка відновлення

Інфрачервоний приймач: підтримує функцію інфрачервоного пульта дистанційного керування

RTC: RTC Power Socket*1

Інтерфейс вентилятора: підтримує встановлення вентилятора 5В для охолодження
