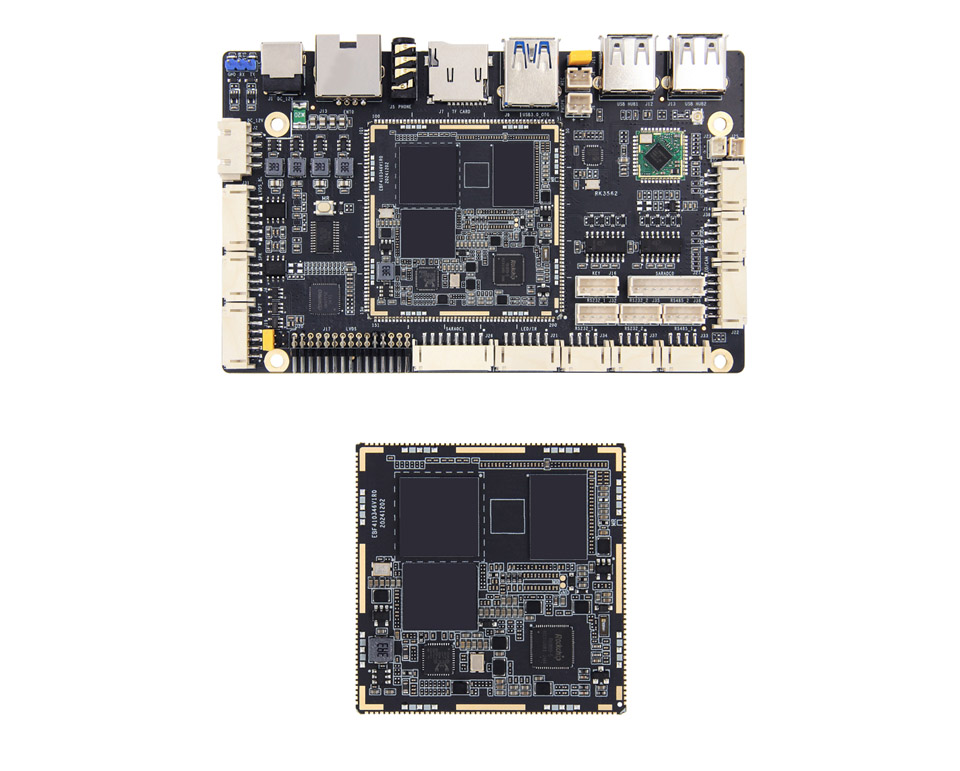

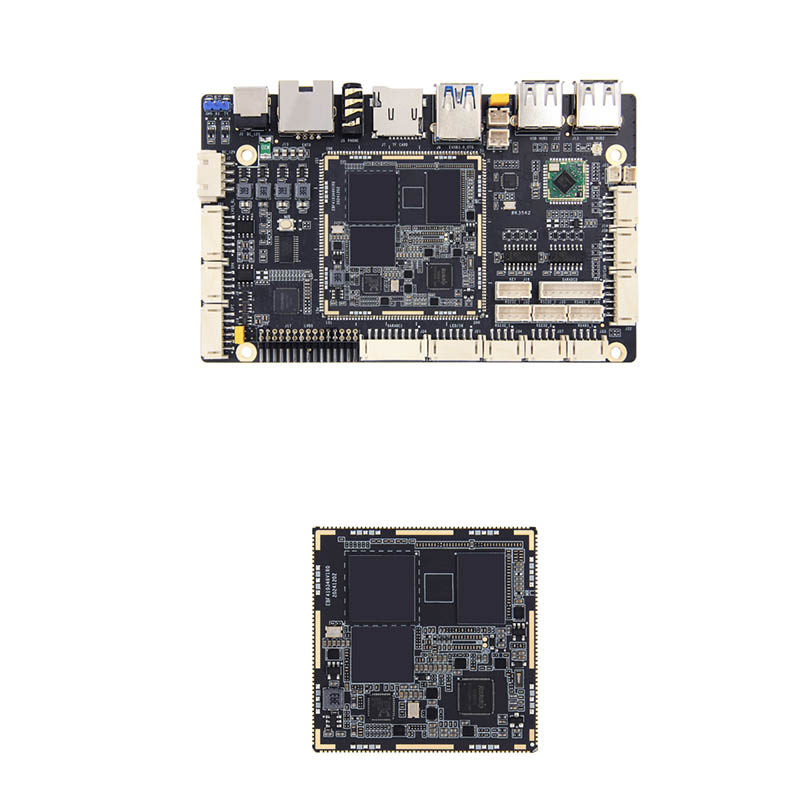

Рада з розвитку RK3562J

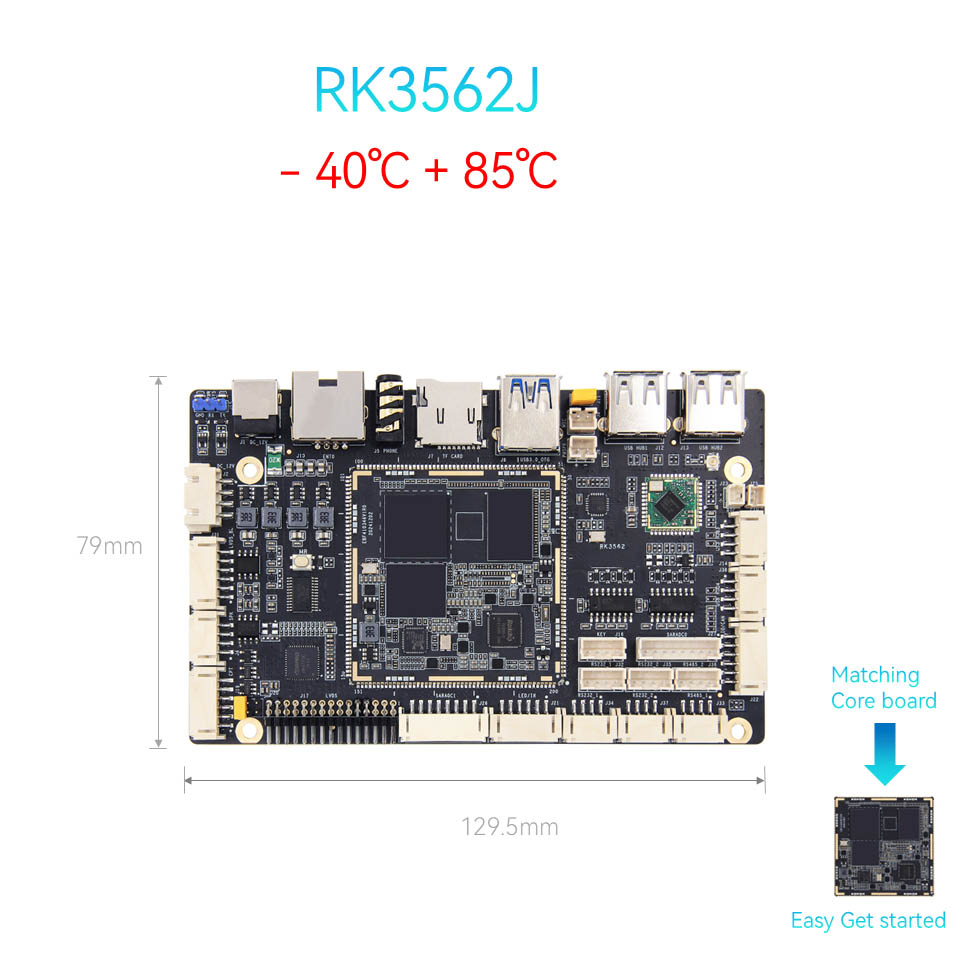

ThinkCore Technology RK3562J Рада з розробки використовує мікросхеми промислового класу, може тривалий час працювати в діапазоні робочої температури від -40 ° C до 85 ° C, задовольняючи потреби комерційних програм у різних складних середовищах, таких як зовнішня рекламна машина, демонстраційне обладнання в торгових центрах та інших громадських місцях.

Основні особливості:

Високопродуктивна SOC: Quard-Core Cortex-A55 @ 1,8 ГГц, ідеально підходить для цифрових вивісок, розумної роздрібної торгівлі та промислового контролю.

● Багаті інтерфейси: підтримка подвійної дисплеї через MIPI CSI/DSI + LVDS, швидкісний USB 3.0 та Wi-Fi 6 для ультра-низької затримки.

● Дизайн з відкритим кодом: вихідний вихідний файл плінтусної плати з відкритим кодом та SDK забезпечують швидке налаштування.

● Порт Gigabit Ethernet: Гігабітний порт Ethernet може забезпечити ефективну, стабільну та гнучку мережеву підтримку для комерційних дощок дисплея та іншого обладнання

● Надійність комерційного класу: стабільна підтримка Android/Linux, пристосована для 24/7 цифрових вивісок та пристроїв AIOT Edge.

● Офіційна підтримка основних зображень операційної системи: наприклад, Android, Debian та Ubuntu, які можна застосувати до більш ніж 6 різних середовищ додатків.

Чому обирати нас?

Обладнання з відкритим джерелом: вільно змінювати плінтус-без ліцензійних бар'єрів.

Технічна підтримка: Інтернет -технічна підтримка, яка допоможе прискорити розробку та допомогу в інтеграції OEM/ODM.

Ефективний: готовий до розгортання рішення з швидшим часом часу, ніж конкуренти.

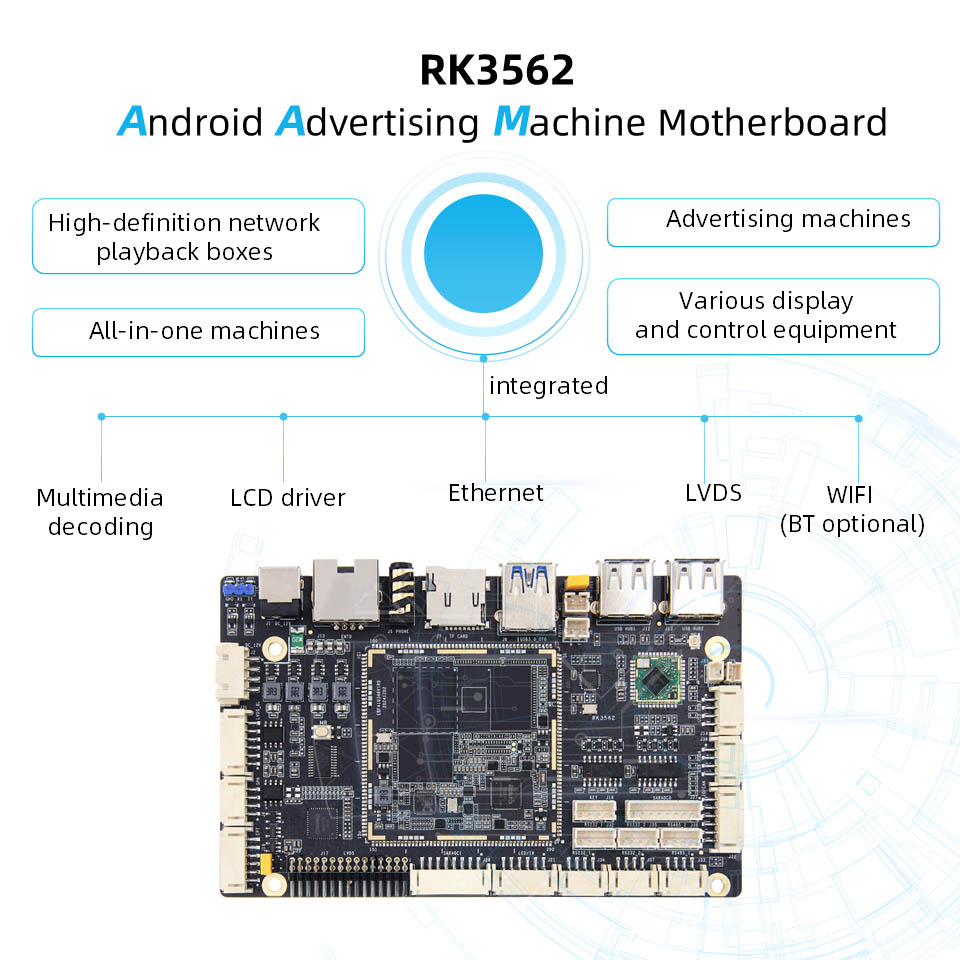

Програми: Інтерактивні кіоски, рекламні гравці, прямі трансляції, комерційна реклама все в одному, жива трансляційна машина

Параметри продукту:

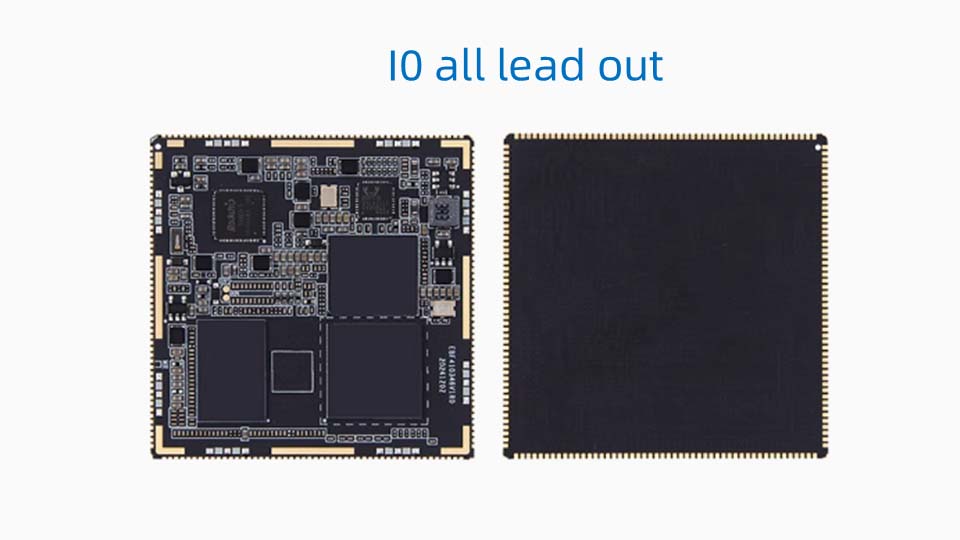

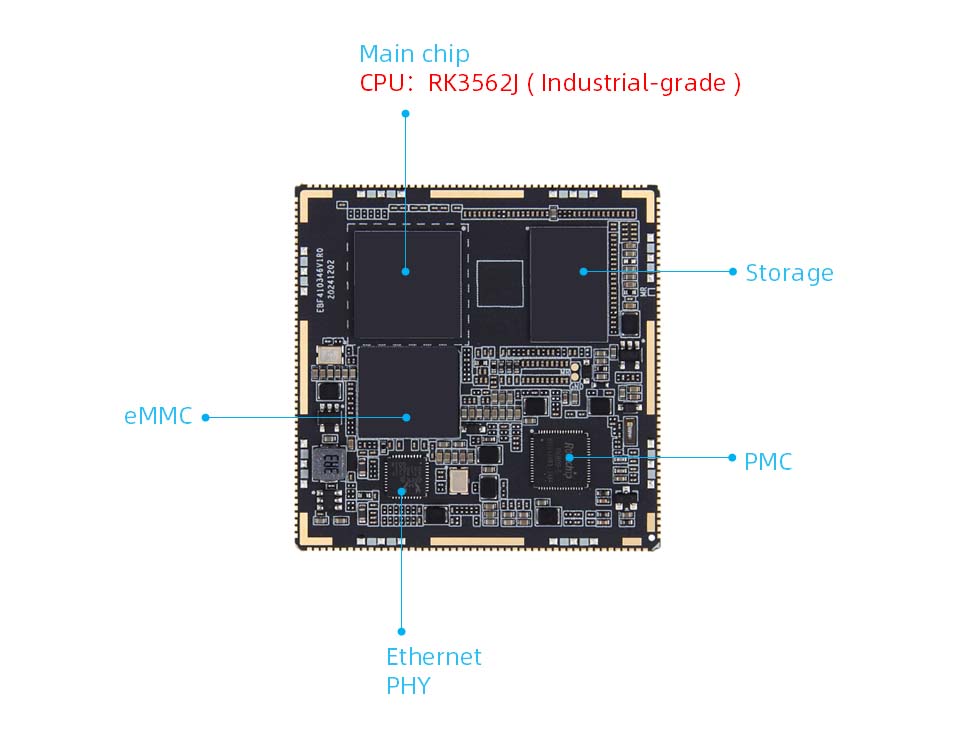

RK3562J CORE BOARD INDIRWARD

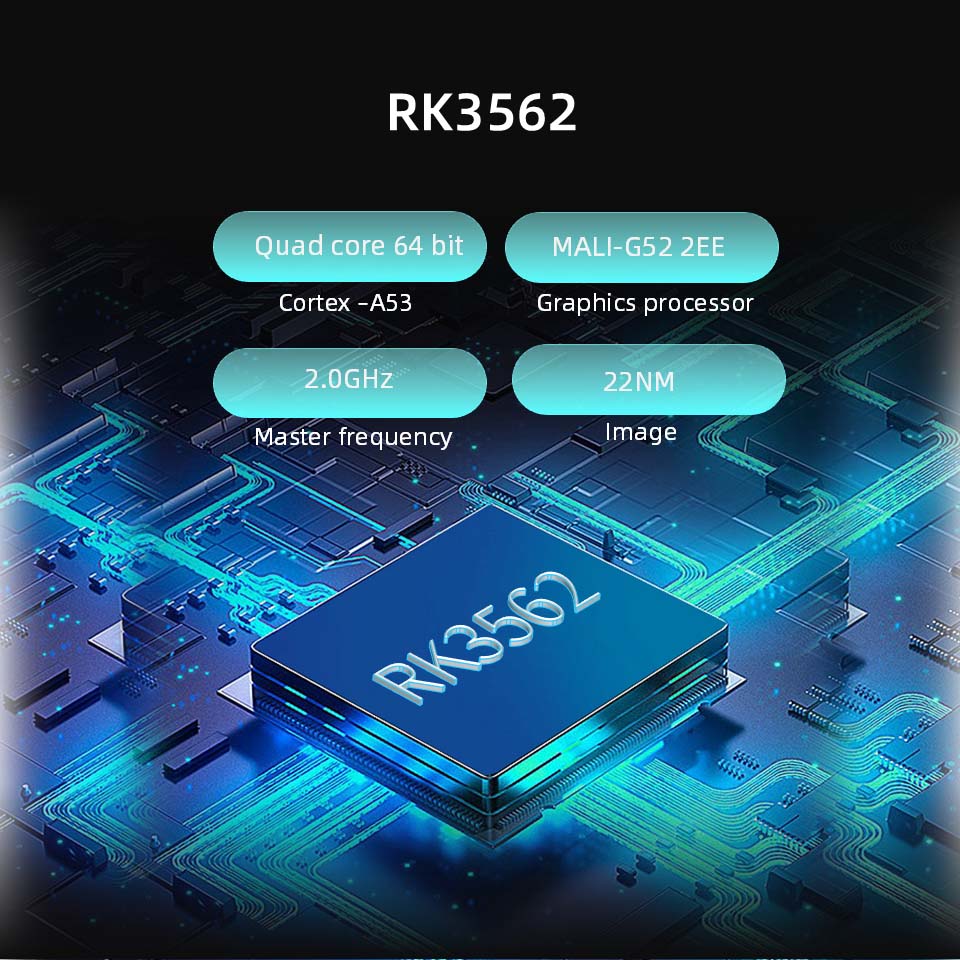

● Основний чіп

Модель: RK3562/RK3562J

CPU: чотириядерний Cortex-A53, до 2,0 ГГц

GPU: Mali-G52

NPU: 1tops Computing Power (промисловий клас RK3562J без NPU)

● Пам'ять: 1/2/4/8 Гб, LPDDR4/4x (настроюється)

● Зберігання: 8/32/64/128 Гб, EMMC (настроюється)

● Інтерфейс: інтерфейс отвору для штампів, 10 повних проводів

● PCB: 8 шарів, чорна конструкція золота занурення

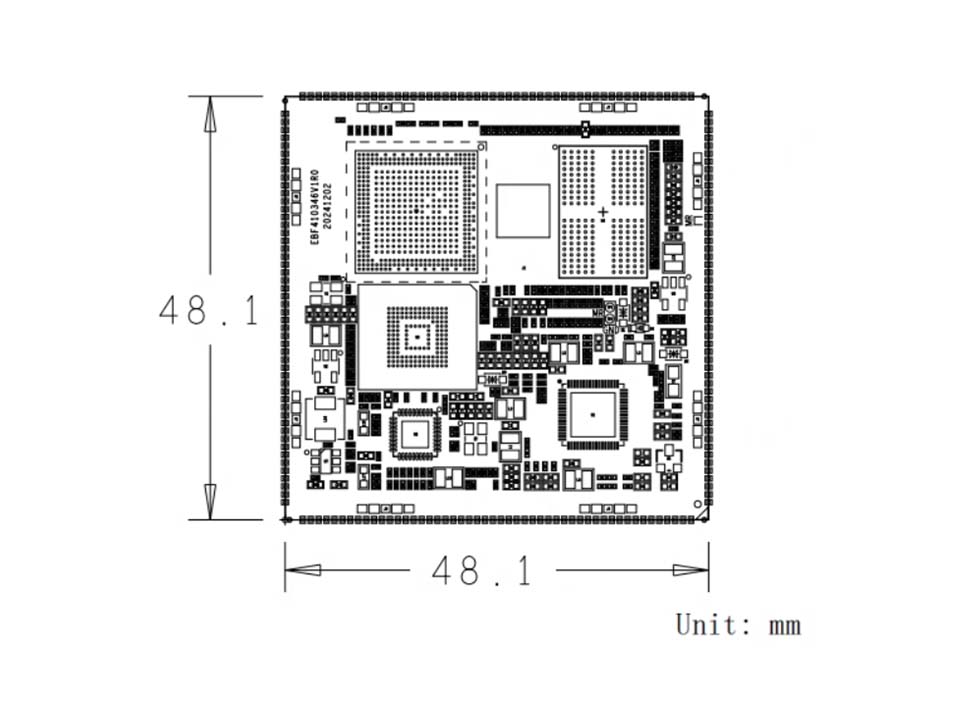

● Розмір: 48.1*48.1 мм

Сигнальні шпильки

● IO: 86 штифтів GPIO, включаючи 1 диференціальний годинник, 3 кнопки та 1 штифт управління потужністю

● Мережевий порт: 1 Gigabit Ethernet

● Послідовний порт: 10

● 12с: 6

● SPI: 3

● може: 2

● АЦП: 13

● Ш.С.: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 HOST: 1

● Камера: Mipics12lane*4

● SDMMC: 2

● SPK: 1

● Аудіо -вихід: 1

● Мік: 1

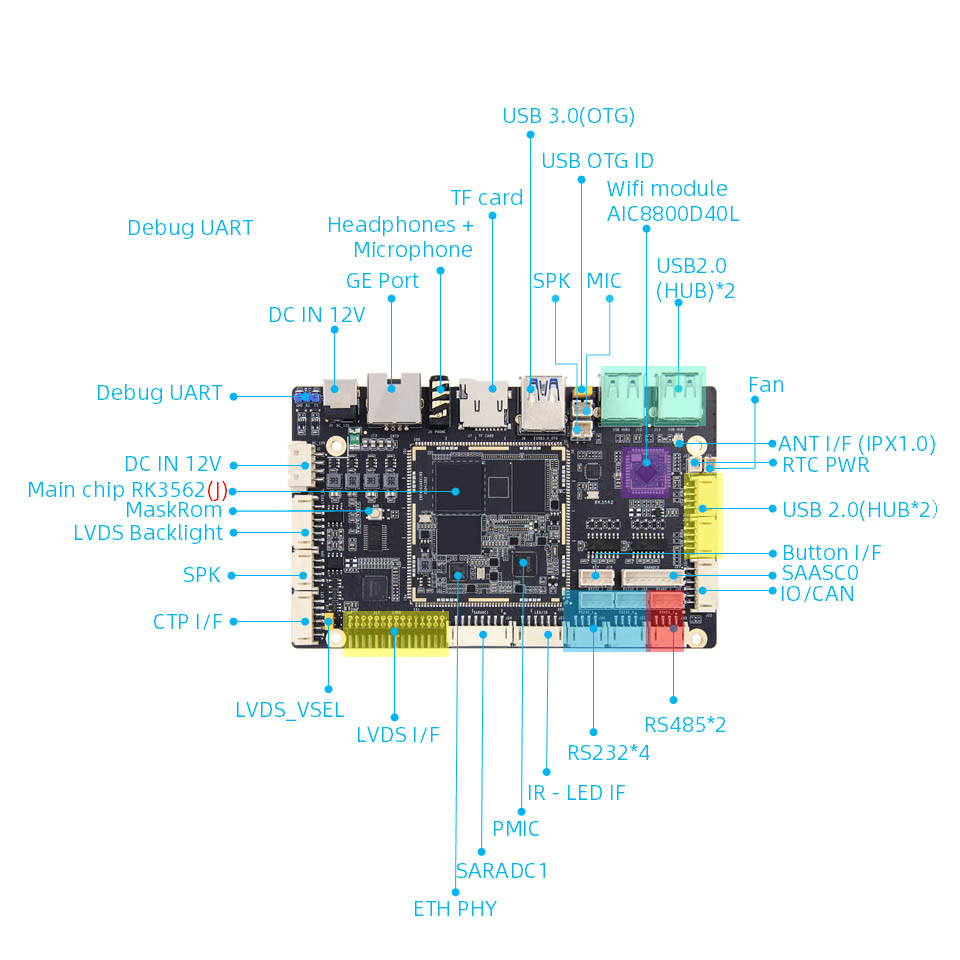

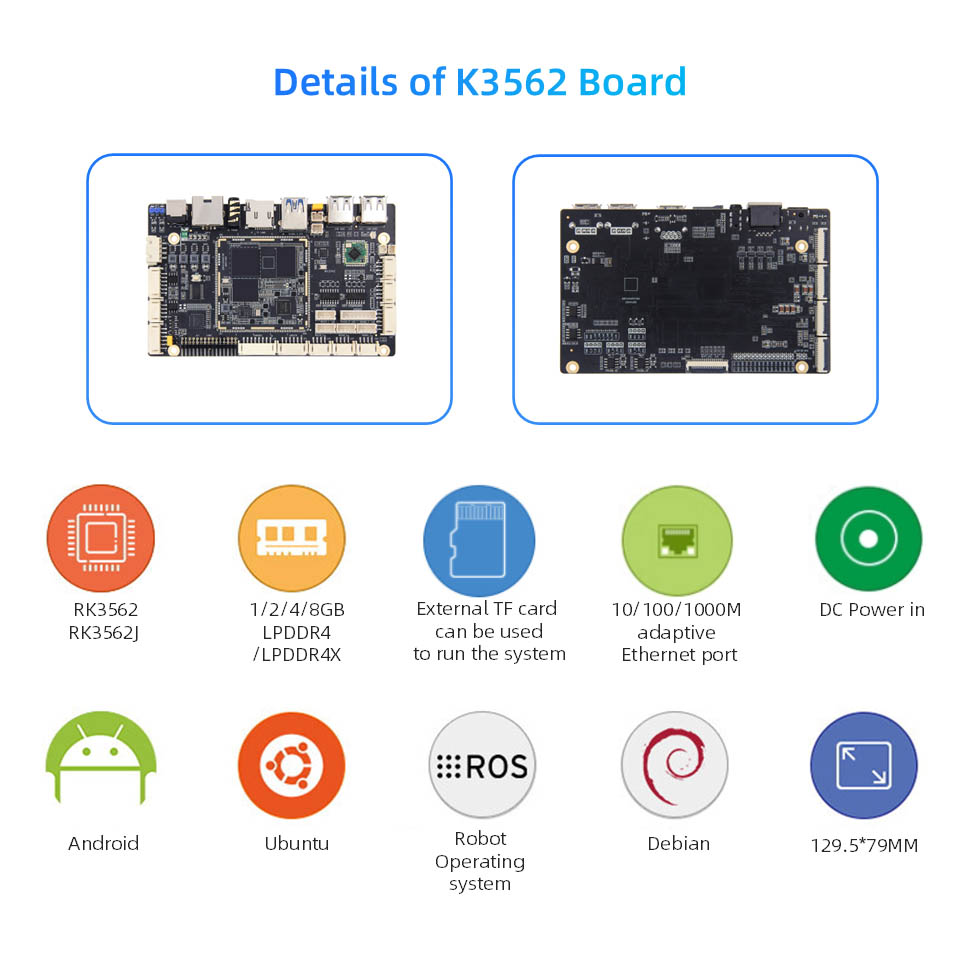

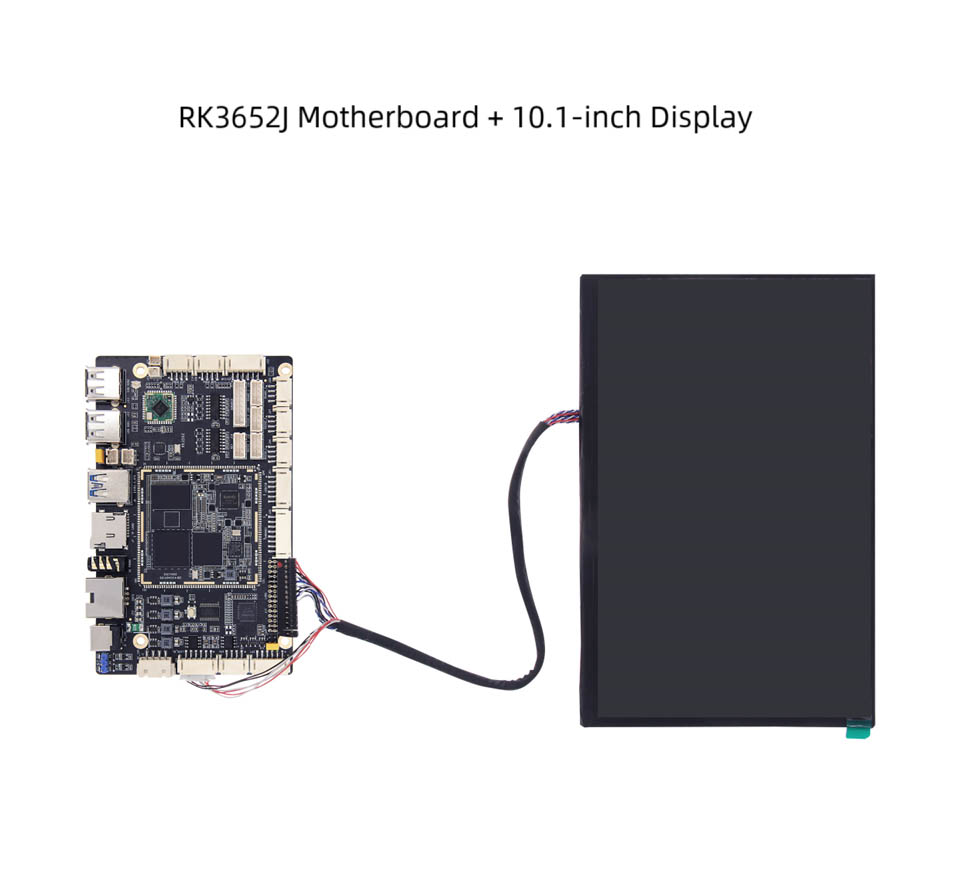

RK3562j конфігурація обладнання материнської плати

● Основний чіп:

Модель: RK3562/RK3562JCPU: чотириядерна Cortex-A53, основна частота до 2,0GHZGPU: Mali-G52NPU: 1tops Computing Power (промисловий клас RK3562J без NPU)

● Пам'ять: 1/2/4/8 Гб, LPDDR4/4x (настроюється)

● Зберігання: 8/32/64/128 Гб, EMMC (настроюється)

● Інтерфейс живлення: DC 12V@2A вхід постійного струму

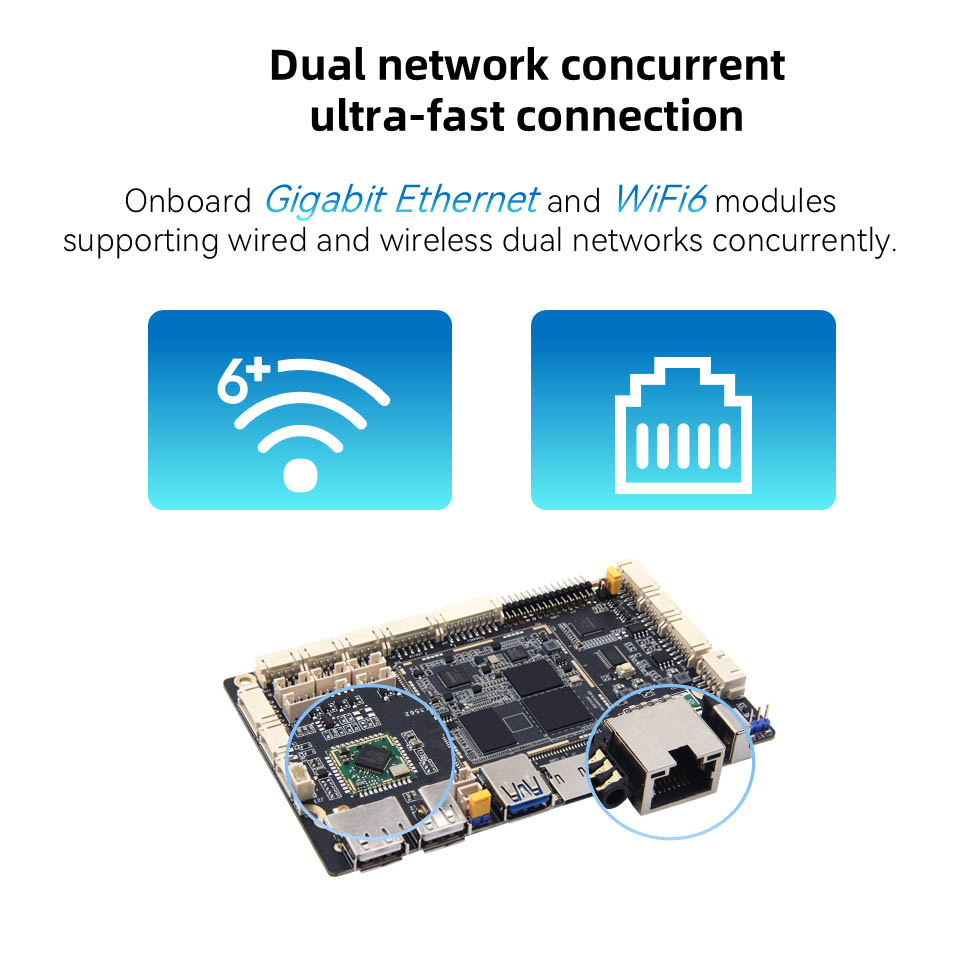

● Ethernet: Gigabit Network Port*1, підтримує швидкість передачі даних 10/100/1000 Мбіт/с/с

● LVDS: 2*15PIN ENCREFING LVDS*1

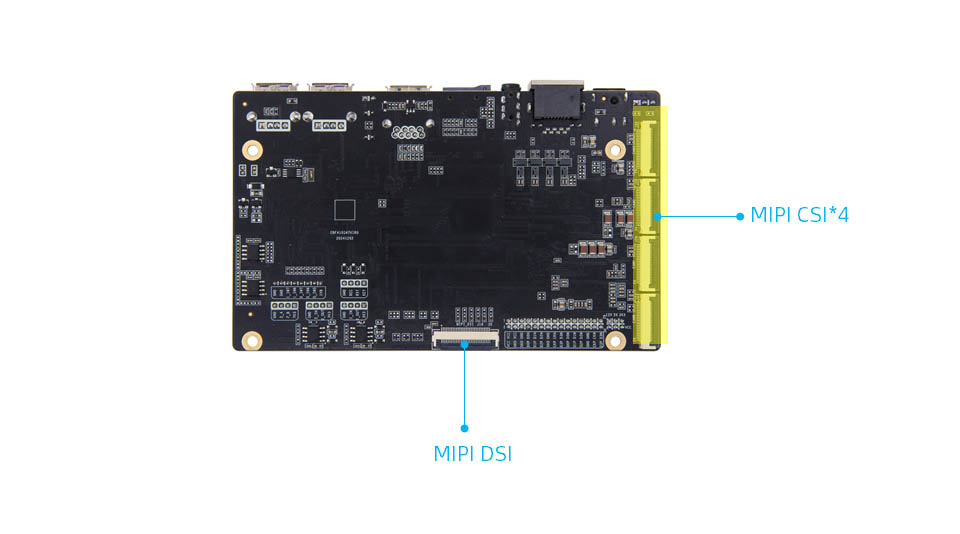

● MIPI-DSI: Інтерфейс екрану MIPI*1, інтерфейс Mipidsi та LVDS повторно використовується, а за замовчуванням підключитися до екрана LVDS. Якщо ви вирішили підключитися до Mipidsi, вам потрібно змінити резистор

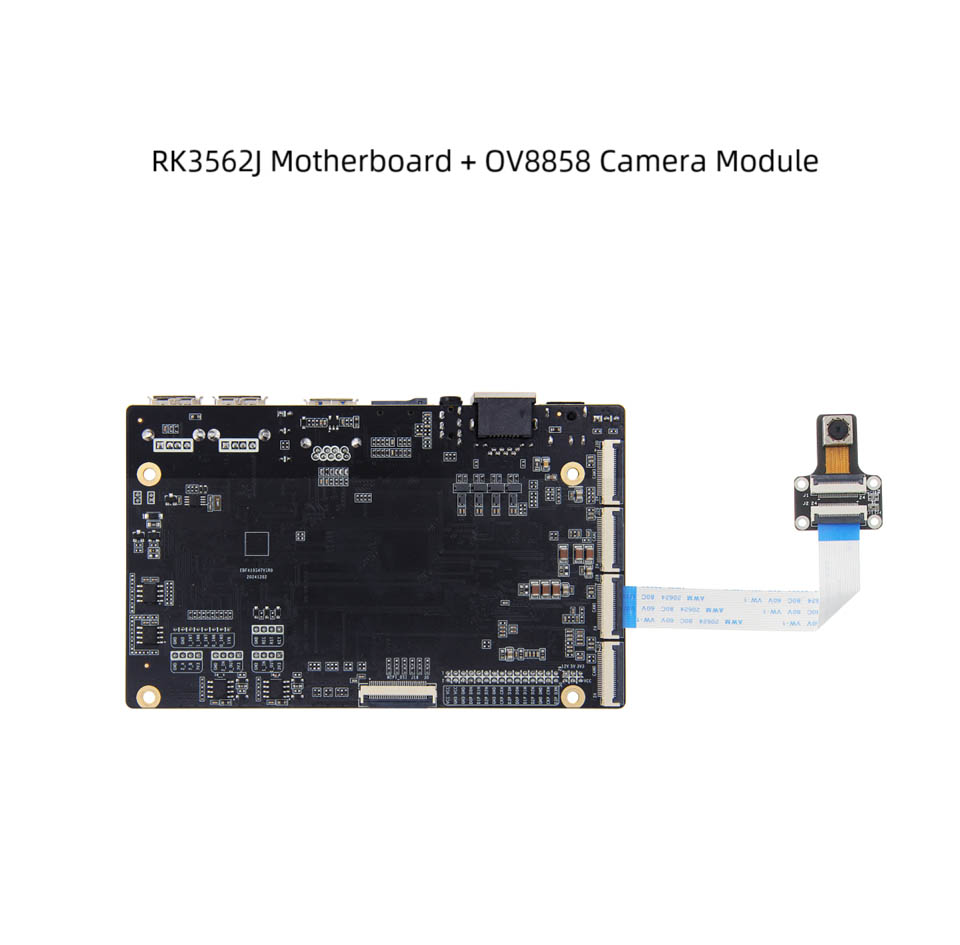

● MIPI-CSI: Інтерфейс камери MIPI*4 може бути підключений до камери IMX415/OV8858 магазину (комбінація за замовчуванням-це камера OV8858)

● Зворотний сенсорний екран: інтерфейс сенсорного екрана LVDS*1

● Підсвічування РК -дисплея: інтерфейс підсвічування LVDS*1

● Інтерфейс живлення екрана: інтерфейс вибору напруги LVDS*1

● USB2.0: інтерфейс USB -концентратора*4

● USB3.0: інтерфейс USB OTG*1, за замовчуванням - це режим пристрою, режим можна вибрати через Cap Jumper

● Wi -Fi: на борту модуля WiFi6, модель: AIC8800D40L

● Власник картки TF: Підтримка картки Micro SD (TF) для запуску системи до 512 Гб
