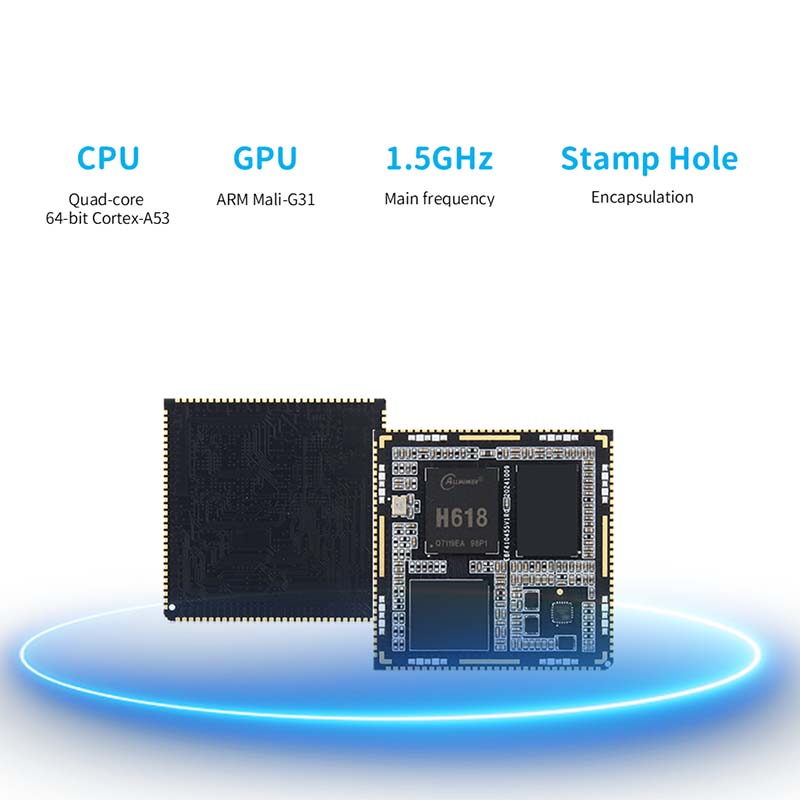

Основна дошка AllWinner H618

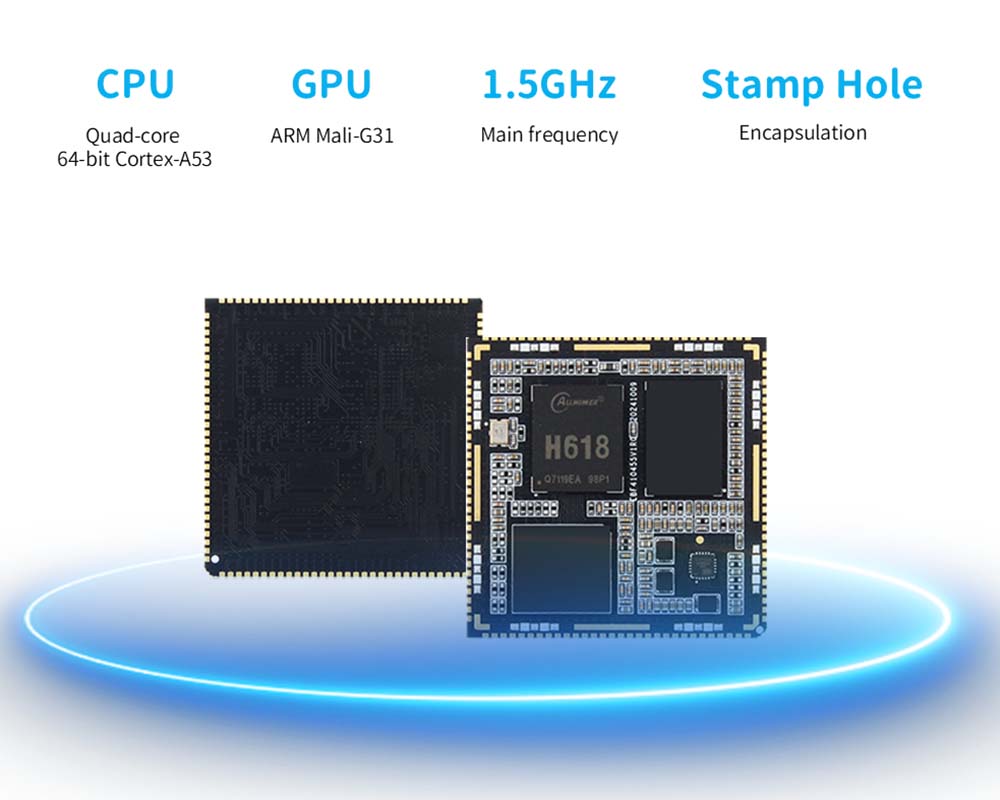

● Ця плата ядра отвору A1 A1 (TP-A1CS) використовує AllWinner H618 як основну мікросхему, 64-бітний чотирьохядерний процесор Cortex-A53, основна частота 1,5 ГГц, інтегрована Mali-G31GPU, з багатими аудіо та відео-інтерфейсами, може бути широко використовуватися в телевізійних полях, смарт-екранах та інших полях.

● Підтримує кодування та декодування декількох форматів відео, підтримує до 8 к@24 кадрів в секунду H.265 декодування та кодування 4K@25 кадрів в H.264 та підтримує до 4K@60 кадрів в HDMI.

● Забезпечує два параметри пам’яті та зберігання, пам'ять LPDDR4 Необов’язкові 2 ГБ/4 ГБ, Зберігання EMMC 3 Параметри 8 ГБ/32 ГБ.

● Прийняття дизайну інтерфейсу отвору для штампів, плата має лише 40*40 мм, невеликий і вишуканий, з 6 шарами чорного занурення золота. Окрім DDR, EMMC Bus, Lradc, I0 повністю виводяться

● Периферичний інтерфейс багатий, а основна плата веде USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART та інших інтерфейсів через з'єднання отвору штампу.

● Офіційно підтримує основні зображення Android TV, Debain, Ubuntu операційної системи та може застосовуватися до більш ніж 6 різних середовищ додатків.

● Відповідна Wildfire Luban Cat A110 Вся дошка надає підручники та комплекти з розробки драйверів SDK, а інформація є повністю відкритим кодом, що зручно використовувати користувачів та вторинний розвиток.

Параметри основної плати H618

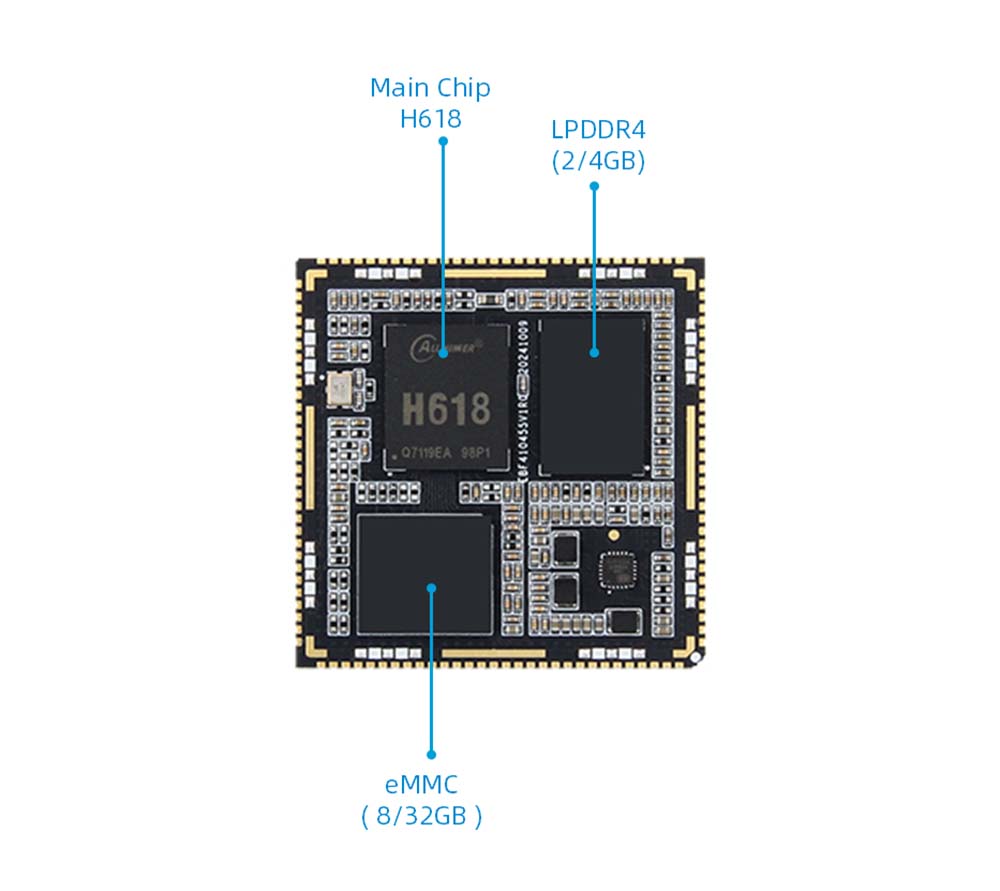

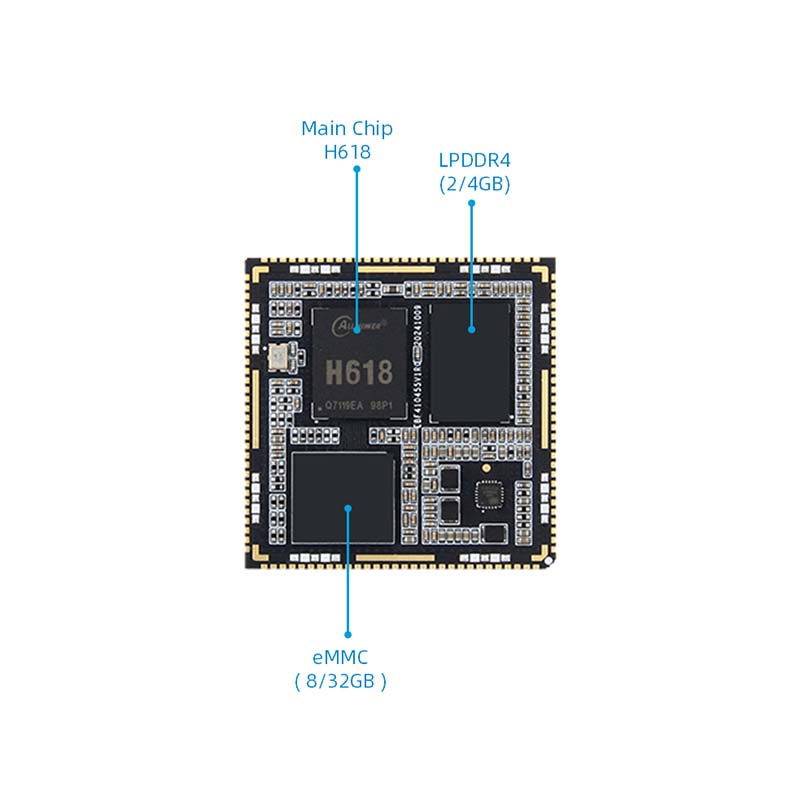

● Основний чіп: AllWinner H618

● CPU: 4-ядерна 64-бітна Cortex-A53

● COPP: ARM Malizo-G31

● Пам'ять: на борту LPDDR4, 2/4 Гб

● Зберігання: EMMC, 8/32 ГБ, підтримує систему завантаження EMMC

● Інтерфейс: Окрім DDR, EMMC Bus, LradC, 10 повних відводів, включаючи GPI088, включаючи 8 виділених USB, 1 штифт скидання 1 AP, 1 Увімкнення Bluetooth, 1 WiFi Увімкнено, 1 кнопка FEL

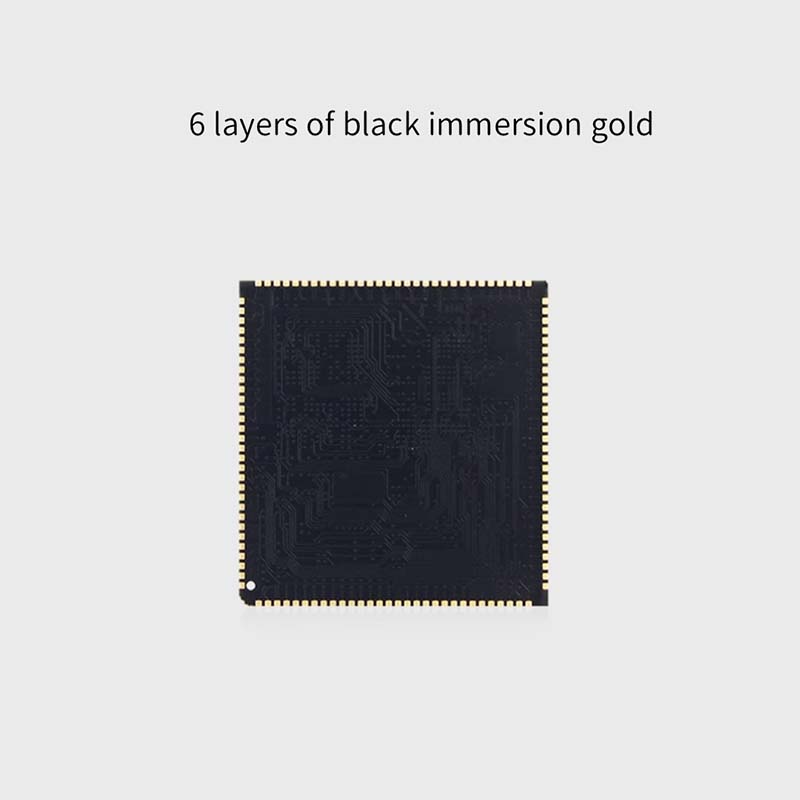

● PCB: 6 шарів, дизайн золота занурення

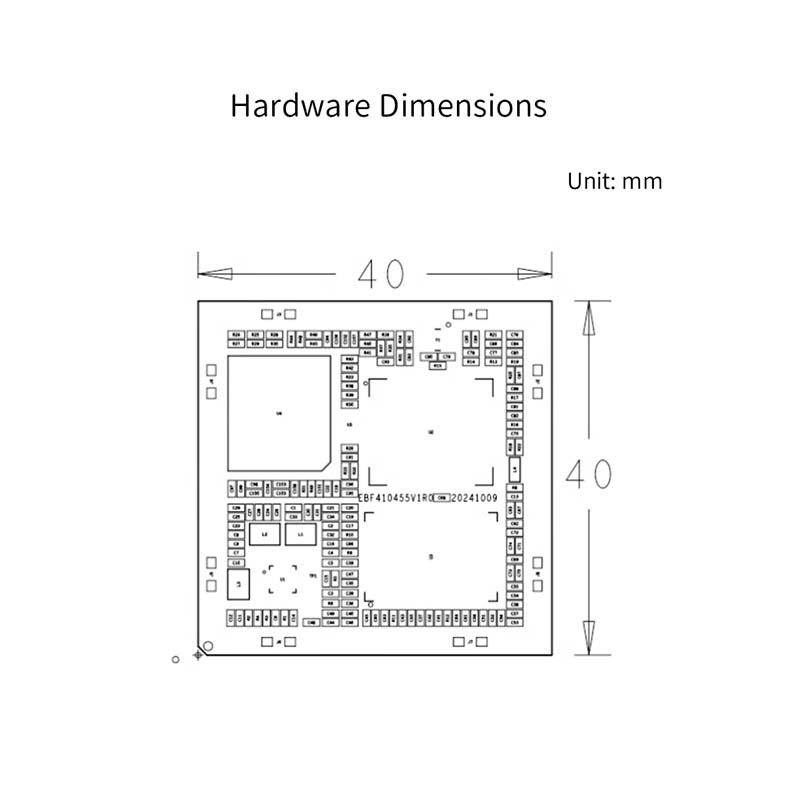

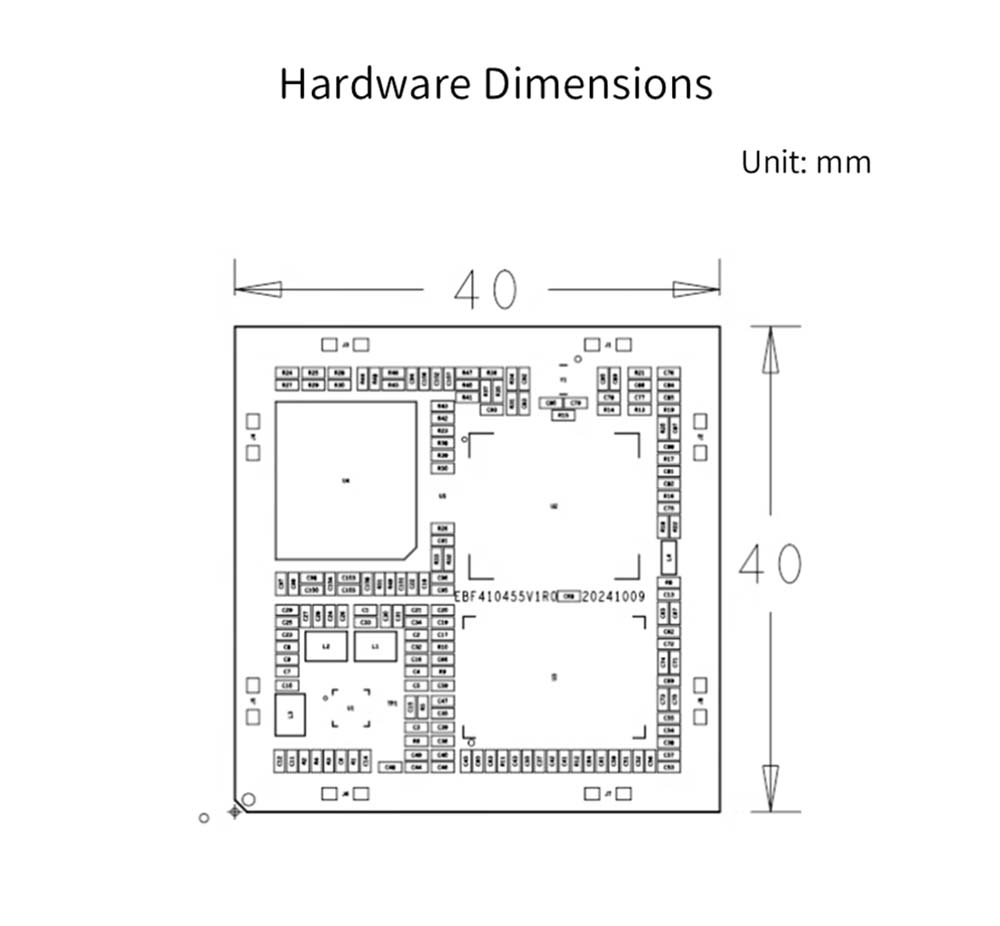

● Розмір: 40*40 мм

Сигнальний інтерфейс

● Мережевий порт: 1 Gigabit Ethernet

● JTAG: 1

● Аудіо: 1, зліва та права канали

● Серійний порт: 6

● 12c: 5

● SPI: 2

● ШІМ: 4

● 12s: 3

● USB OTG: 1

● USB -хост: 3

● HDMI: 1

● SD: 1

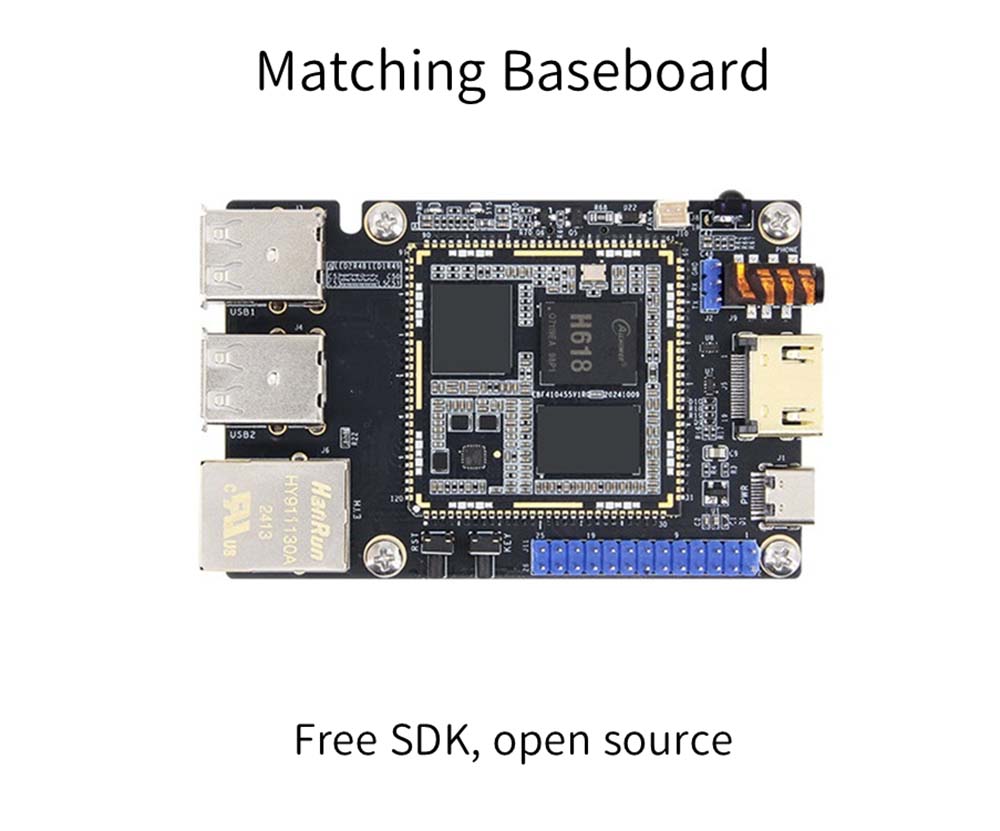

Доступний конструктор доступний

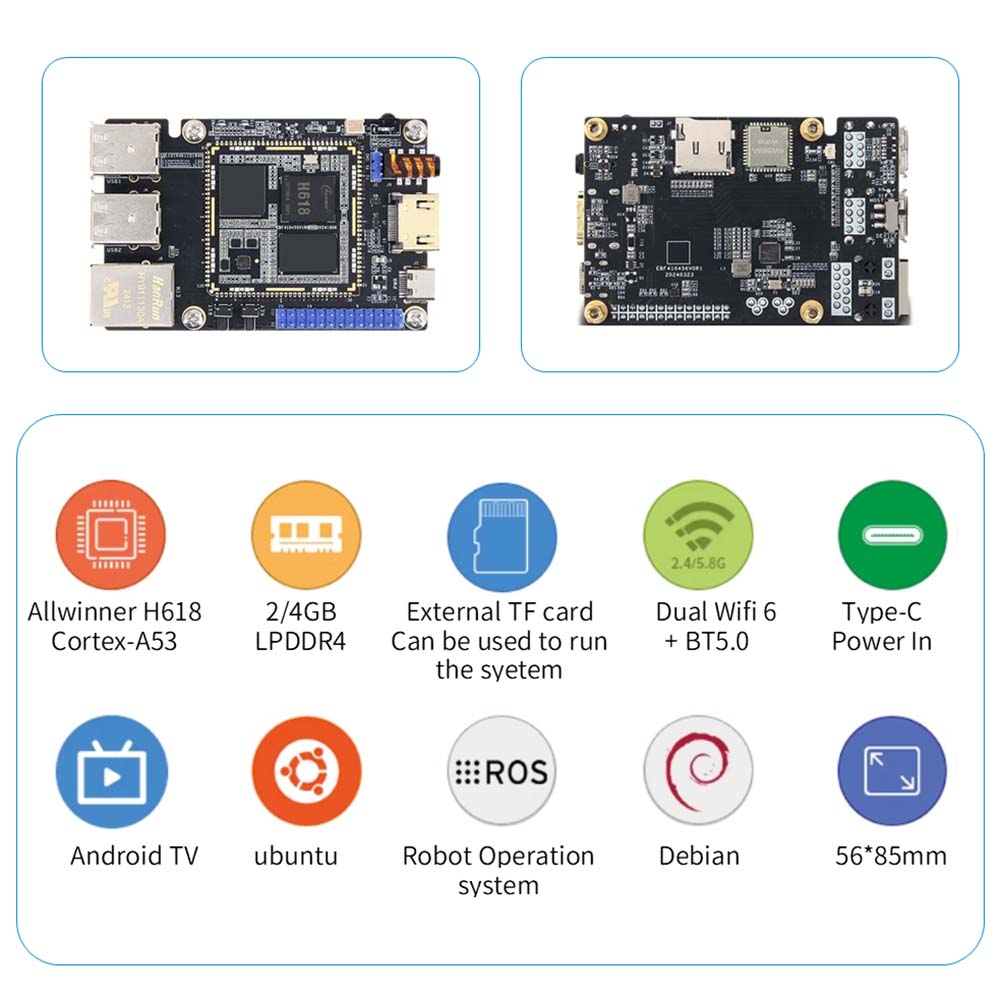

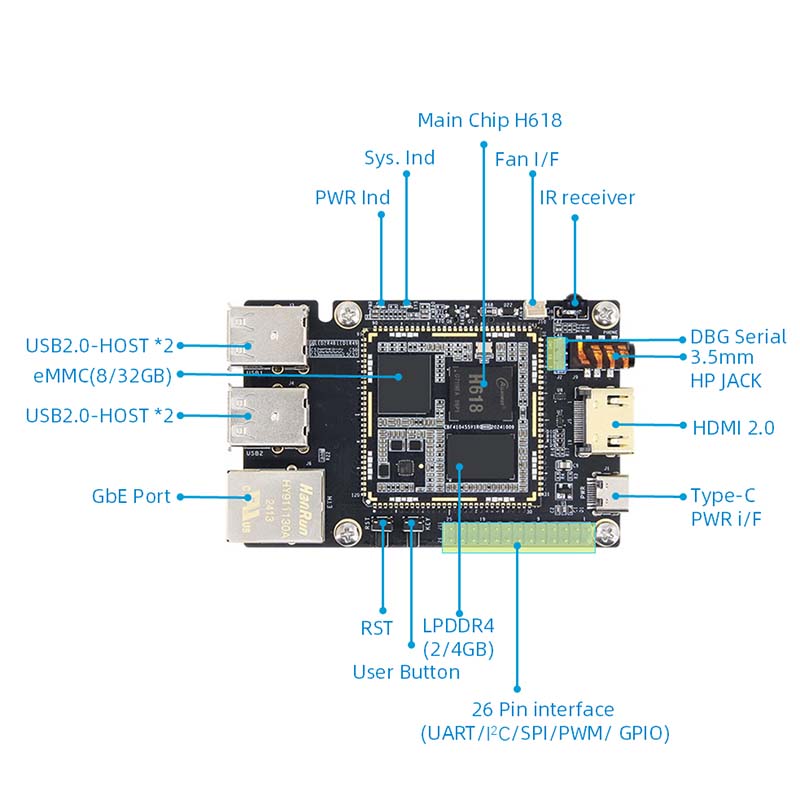

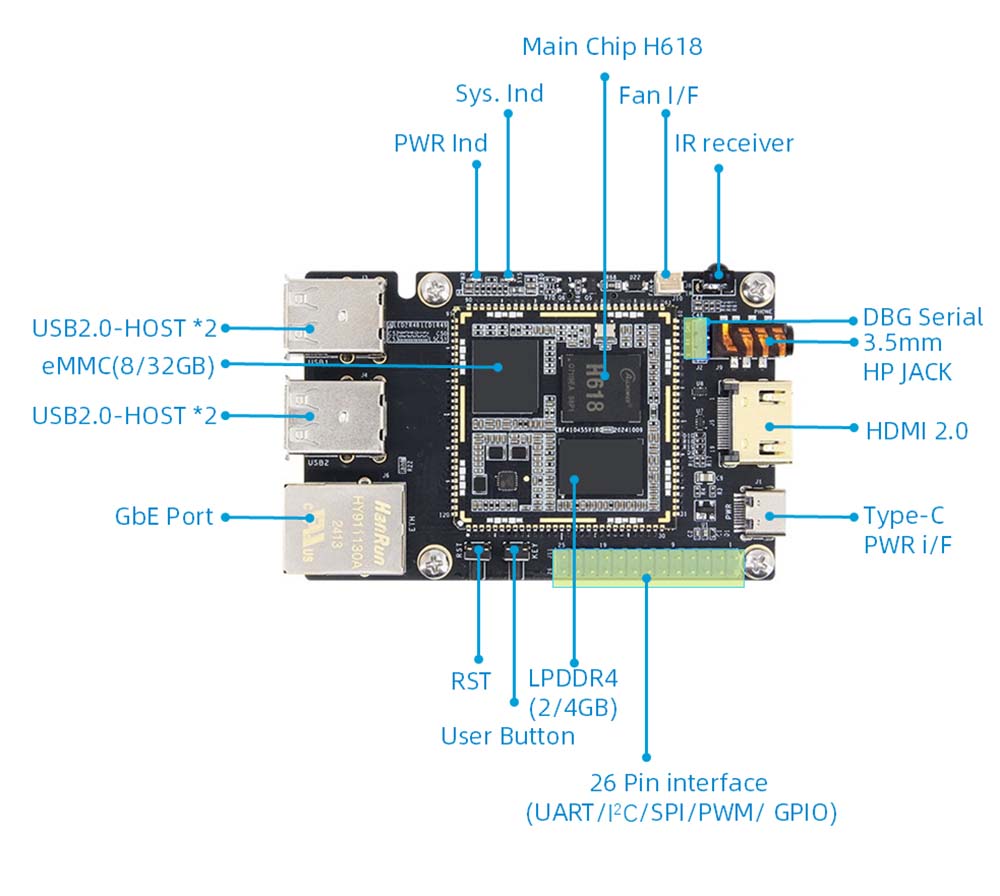

H618 Параметри обладнання для материнської плати

1. CPU: Основна мікросхема: AllWinner H618, 4-ядерна 64-бітна кора-A53

2. Guu: MM G31 MP2

3. Пам'ять: на борту LPDDR4, 2/4 Гб

4. Зберігання: EMMC, 8/32 Гб, підтримує систему завантаження EMMC

5. Інтерфейс живлення: 5 В@3A вхід постійного струму, інтерфейс типу-C, також може бути використаний для спалювання зображень

6. Y Ethernet: 10/100/1000M Адаптивний порт Ethernet

7. USB2.0: USB-хост-тип-A інтерфейс*4

8. Перемикач вибору USB-OTG: хост при переході на тип-A, пристрій при переході на Type-C

199

201

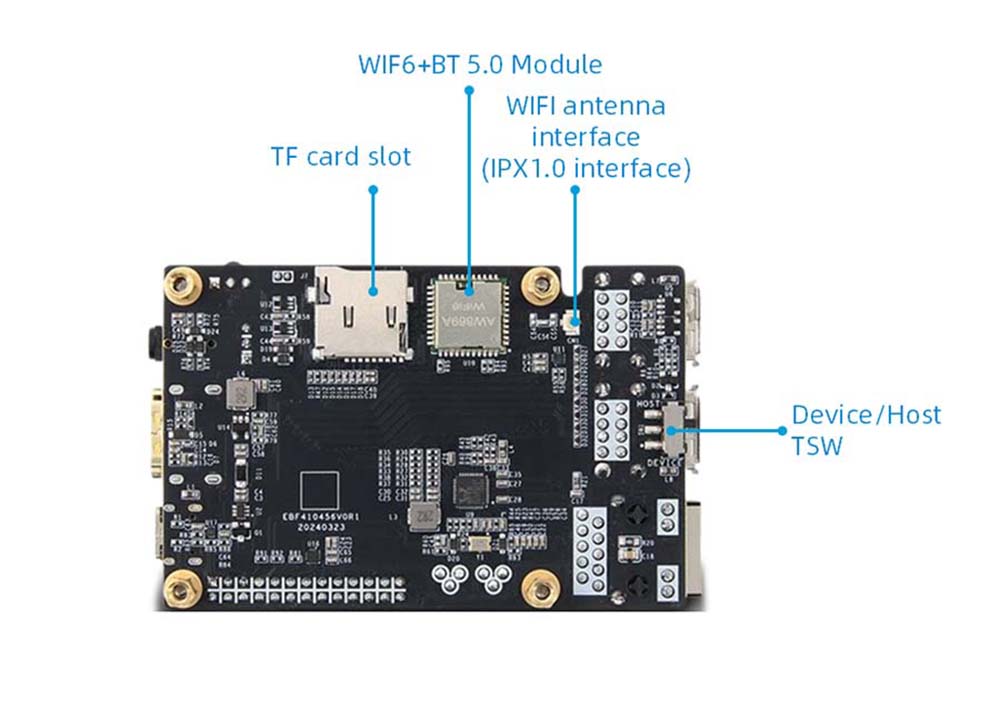

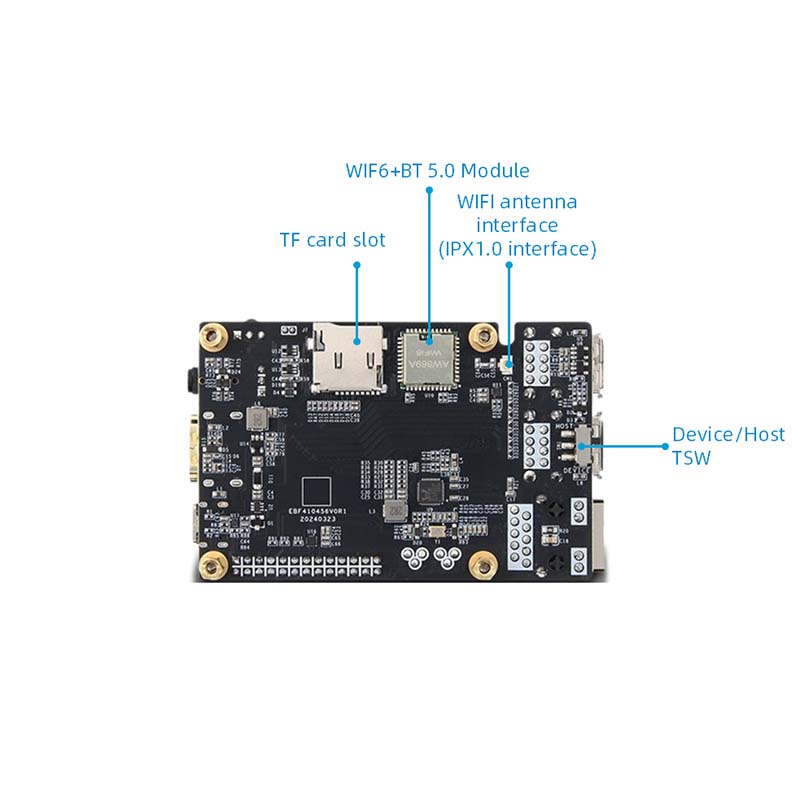

11. Власник карт TF: інтерфейс SD3.0, підтримує до 512 ГБ, підтримує систему завантаження карт TF

2

13. Серійний порт налагодження: Параметр за замовчуванням 115200-8-N-1

14. Аудіо: 3,5 мм інтерфейс навушників*1;

15. Кнопка: Кнопка скидання*1, кнопка користувача*1

16. Світлодіод: індикатор живлення*1; Системний індикатор "1

17. Інфрачервоний приймач: Підтримка функції інфрачервоного пульта дистанційного керування

18. Інтерфейс вентилятора: Підтримка встановлення вентилятора 5В для розсіювання тепла

19. Розмір: 56*85 мм
