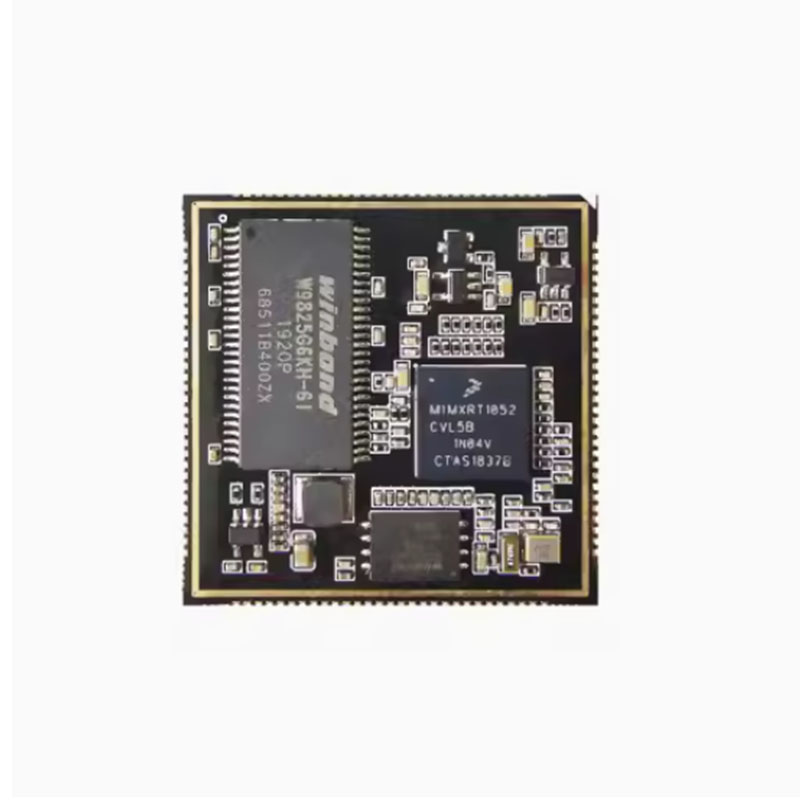

NXP I.MX RT1052 CORE BOARD

● Ця ядра RT1052 S2 розроблена на основі процесора NXP MIMXRT1052CVL5B.

● Компоненти всієї ради виготовлені з промислових матеріалів.

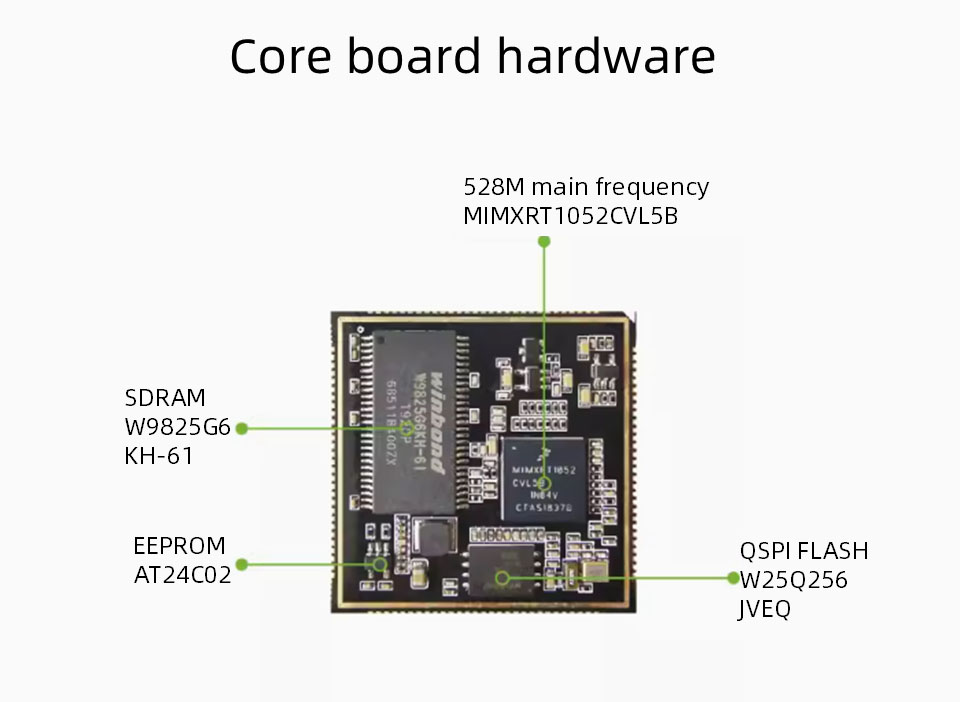

● Апаратні ресурси основної дошки включають

● 32 Мб SDRAM, 32 Мб, а також спалах та 256b EEPROM.

● PCB приймає 6-шарову чорну конструкцію золота для занурення, із загальним розміром 38*38 мм, загалом 116 штифтів та відстані шпильки 1,0 мм. За винятком шини SEMC, решта 10 шпильок чіпа виводяться.

Параметри інтерфейсу сигналу основної плати

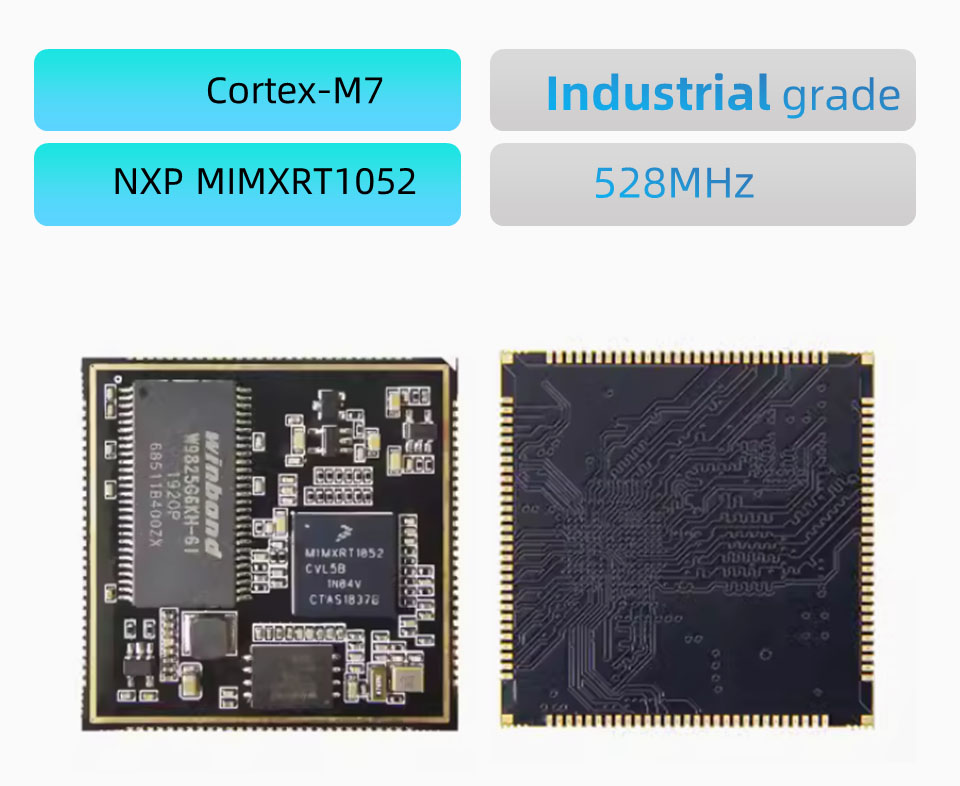

Основна мікросхема: MIMXRT1052CVL5B, Cortex-M7 Core, основна частота 528 МГц

SDRAM: 2 Мб, пакет TSSOP, бренд Winbond, промисловий клас

Flash: 32 Мб, пакет WSON8, бренд Winbond, Industrial Grade

EEPROM: AT24C02 256b

Ethernet Phy: None

Розмір друкованої плати: 38*38 мм

Блок живлення: 3,3 В

Кришка щита: немає кришки щита

GPIO: 116 шпильок, 1,0 мм відстань шпильки, за винятком шини SEMC, всі інші I0 виводяться

Робоча температура: -40 ~ 85 ° C, промисловий сорт

Сигнальний інтерфейс основної плати

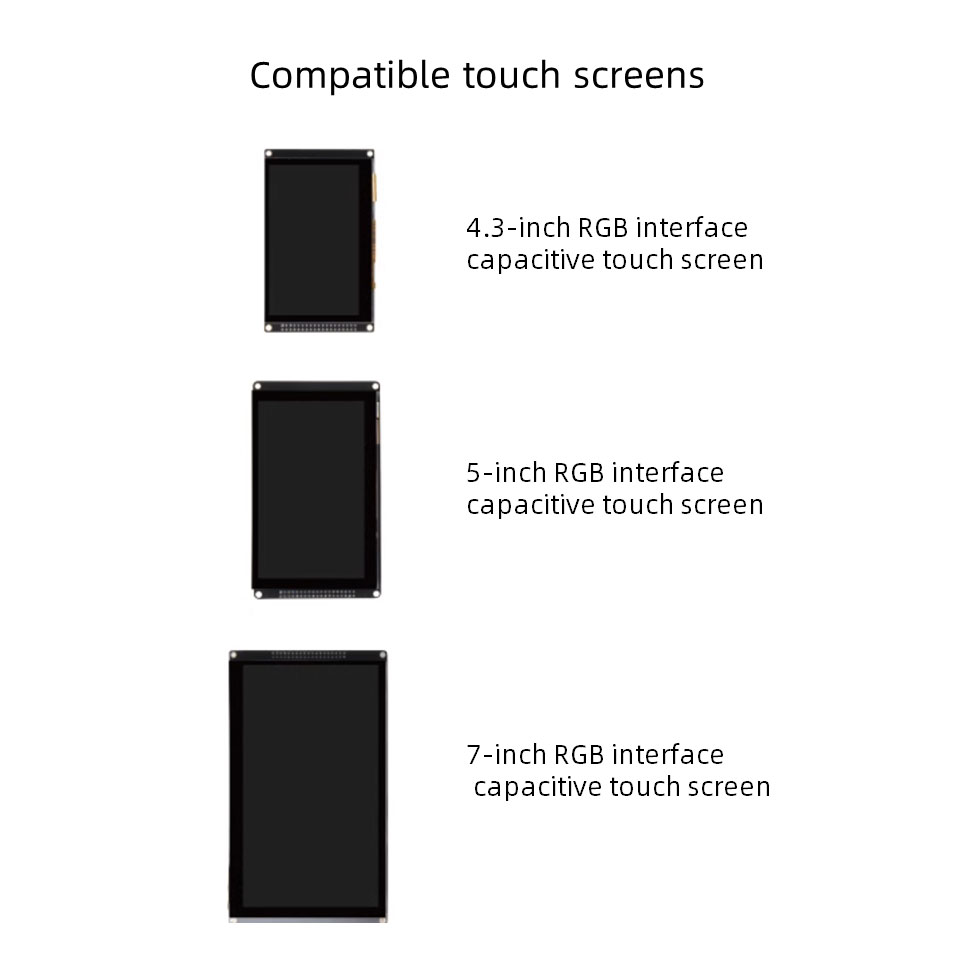

● РК: 1 канал

● USB: 2 канали, з швидкісним PHY

● SDIO: 2 канали

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 каналів кожен), 12bit

● ШІМ: 4

● JTAG: 1 канал

● SPDIF: 2 канали

● може: 2

● ПРИМІТКА

Примітка. Плата може бути налаштована з мінімальним замовленням 500
