Rockchip RV1106 материнська плата

Дошка TP-RV1106 в основному спрямована на виробників та вбудованих розробників початкового рівня, і може бути використана для розробки в різних галузях, таких як розумний будинок, моніторинг безпеки, промислова автоматизація, побутова електроніка, Інтернет речей, освіта та розваги.

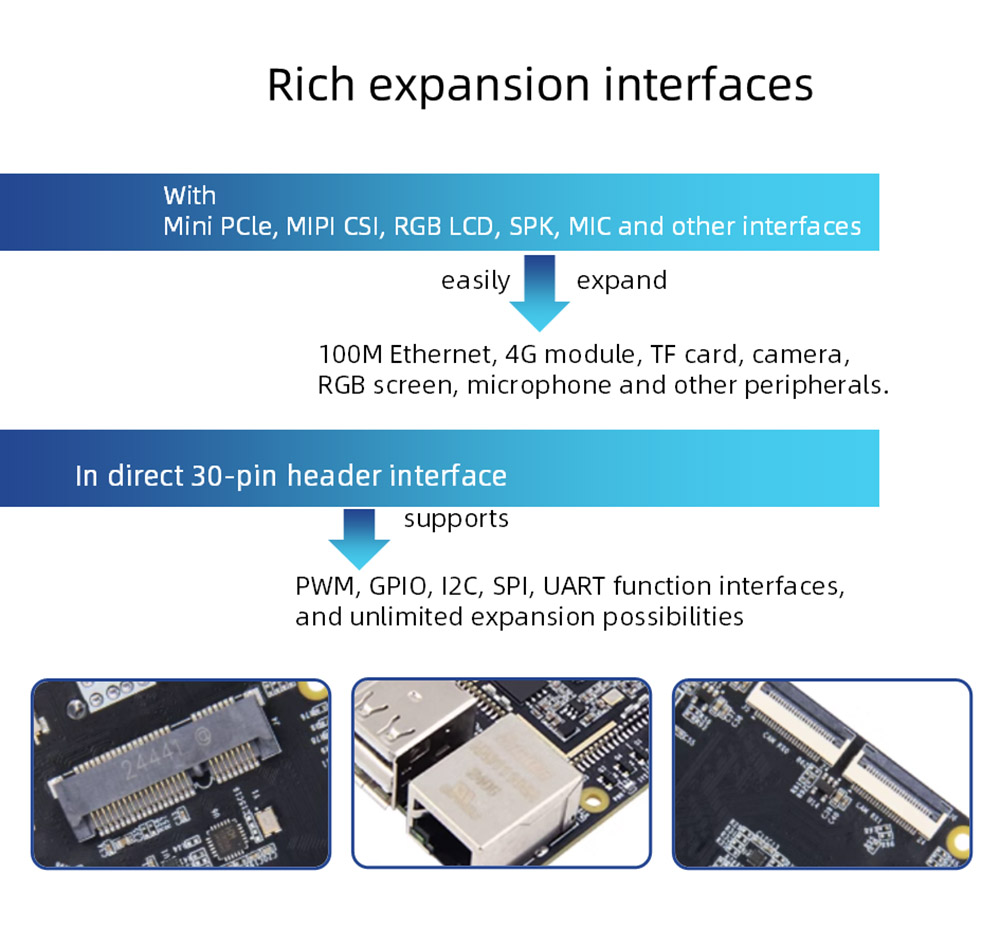

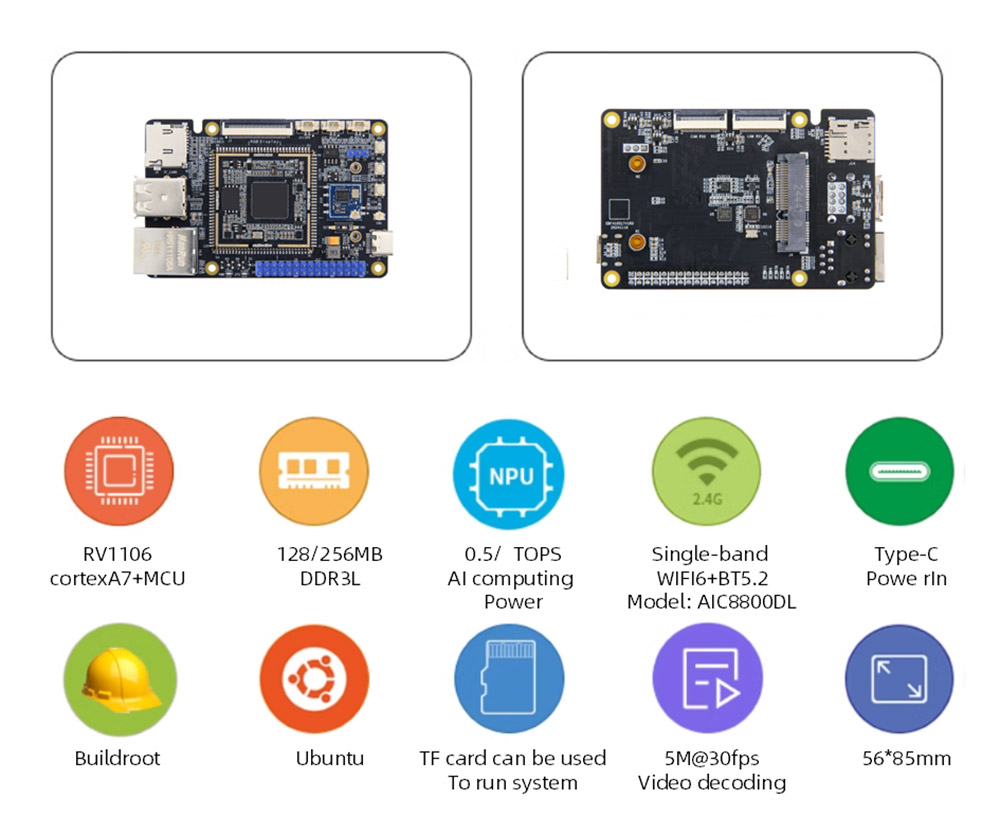

Використовуйте RockChip RV1106 як основну мікросхему, з односмуговим WIFI6+BT5.2 бездротовим модулем USB2.0 HOST, 100M Ethernet, тримачем картки TF, MiPI Camera, MIC, SPK та іншими периферійними пристроями, 30PIN, що налаштовуються, підтримуйте GPIO, SPI, I2C, UART, PWM Functions.

Вбудована незалежна обчислювальна потужність NPU може досягти 0.5t/1tops@int8, при цьому камера може усвідомити розпізнавання в режимі реального часу, розпізнавання зображень та інші функції.

Вбудований модуль кодування відеозаписів з низькою затримкою може підтримувати до 5 м@30FPS H264/H265 кодування відео, 4 м@60 кадрів в кодування JPEG/MJPEG та підтримує декілька методів управління швидкістю бітової швидкості.

Плата пропонує дві додаткові конфігурації пам'яті, розміром лише 56*85 мм, невеликим та вишуканим, низьким споживанням електроенергії та високою продуктивністю, і може легко запустити систему Linux.

Забезпечує зображення системи Buildroot, повністю з відкритим кодом, підручники, повний пакет розробки драйверів SDK, схеми PDF та інші ресурси для полегшення використання користувачів та вторинної розробки.

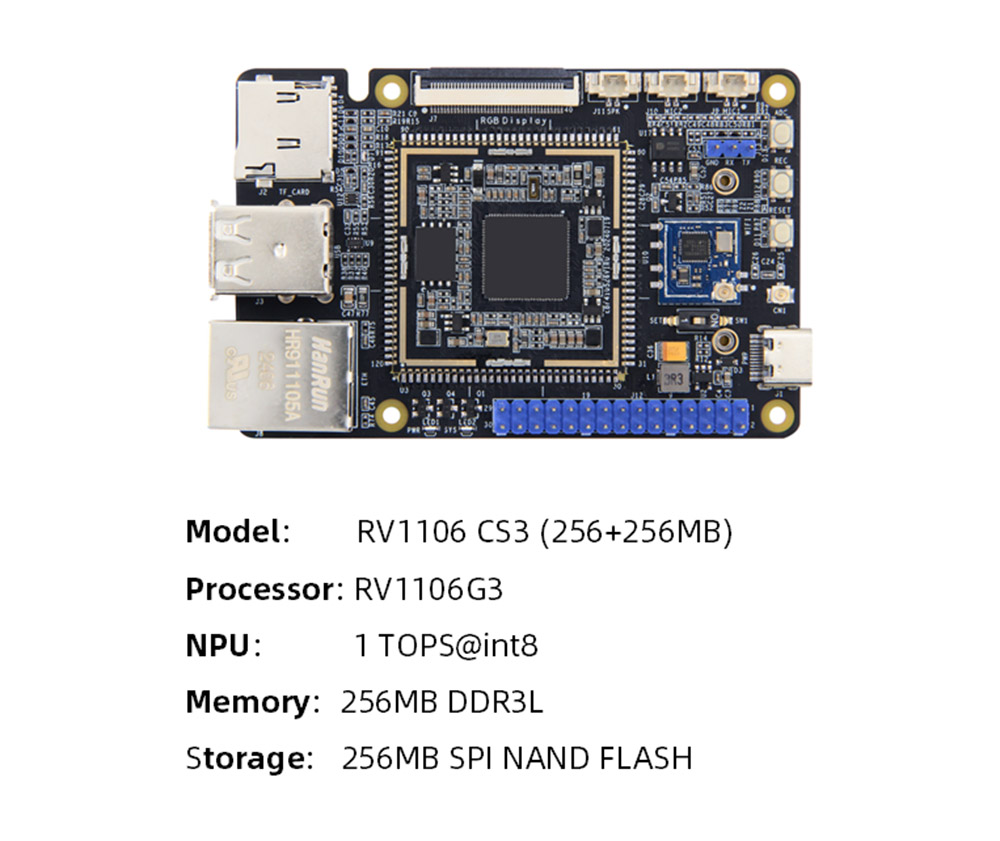

Технічні характеристики апаратного забезпечення RV1106

 CPU: Основна мікросхема: RV1106, Cortexa7+MCU

 Пам'ять: вбудований DDR3L, необов'язковий RV1106G2: 128MB/RV1106G3: 256 Мб

 Зберігання: спалах SPI-NAND, Ємність: 256 Мб

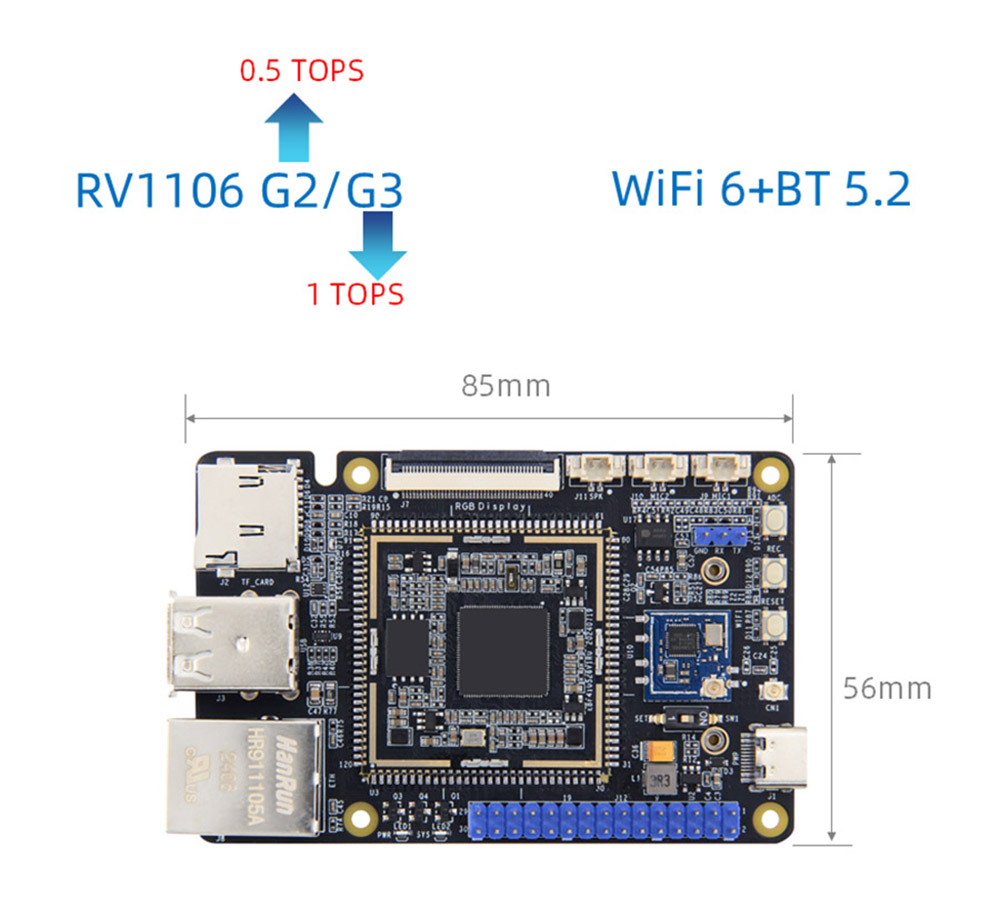

 AI Обчислювальна потужність: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

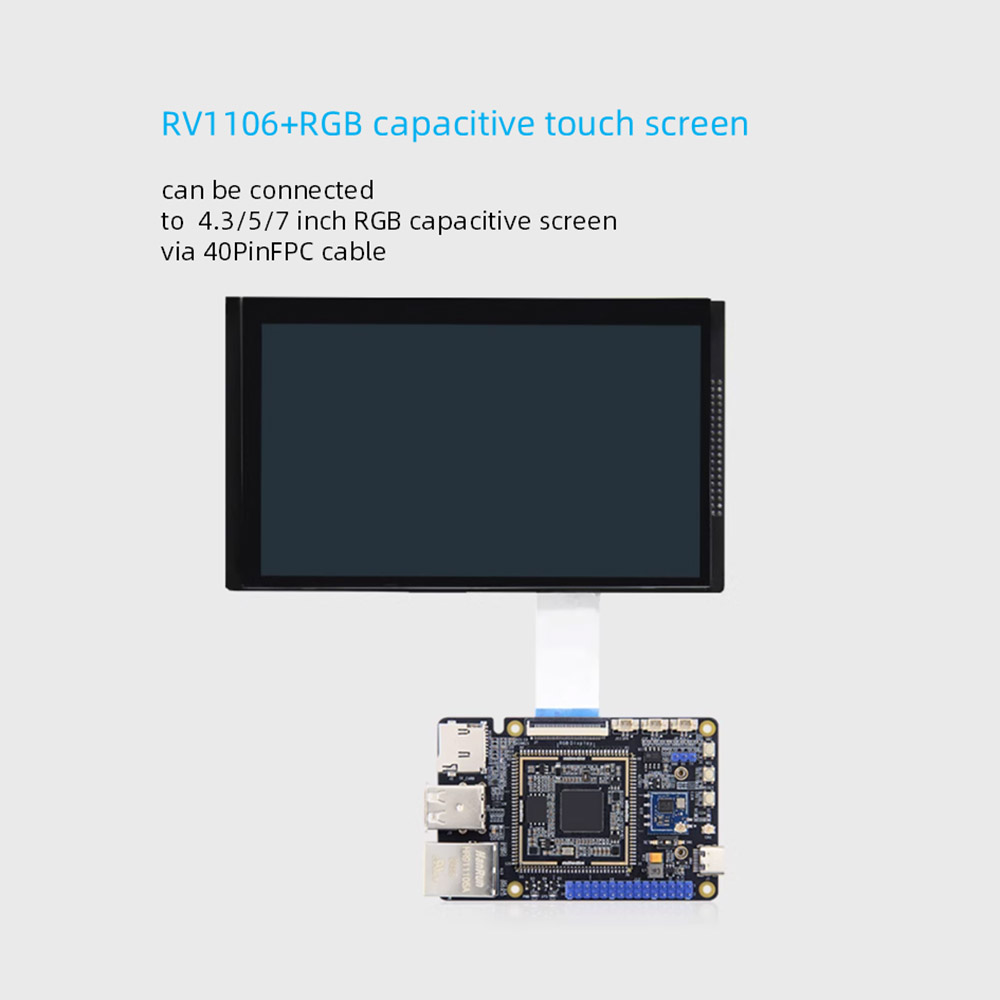

 Дисплей: 40PIN FPC Інтерфейс 0,5 мм відстань, 18-бітний час RGB-інтерфейс RGB, може бути безпосередньо підключений до нашого ємнісного екрану інтерфейсу 4,3/5/7-дюймовий RGB через кабель FPC

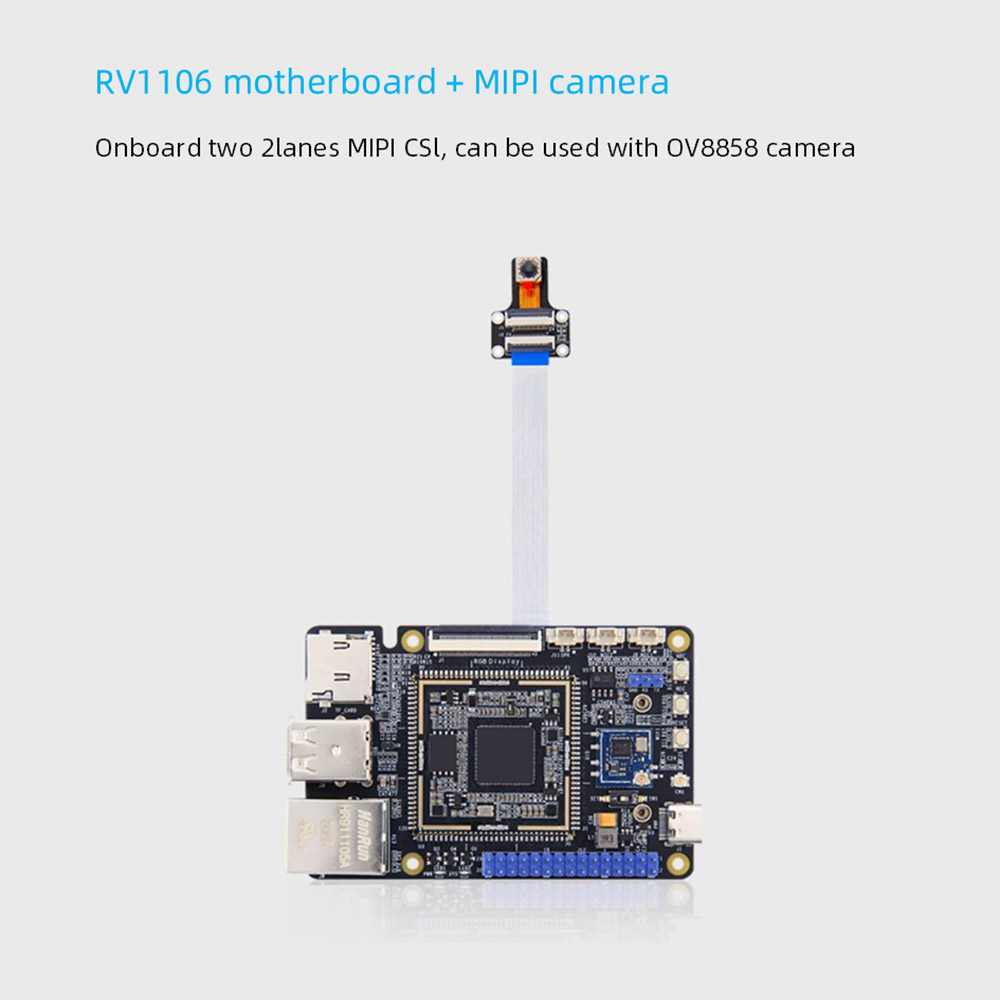

 Камера: Два введення Mipicsi 2lanes, один канал підтримує вхід до 5 м@30 кадрів в секунду, подвійний канал підтримує до 1080p@30 кадрів в секунду

 Інтерфейс живлення: 5 В@1a вхід постійного струму, інтерфейс типу-c, також може бути використаний для спалювання зображень

 Ethernet: 100 м порт Ethernet*1, підтримує швидкість передачі даних 10/100 Мбіт/сс

 Інтерфейс PCLE: Інтерфейс Mini-Pcle*1 може підключити мережеву карту PCIe за допомогою USB-протоколу зв'язку

 SIM -карта: Власник SIM -карт*1, функцію SIM -картки необхідно використовувати з модулем 4G

 Власник картки TF: інтерфейс SD2.0, підтримує до 512 ГБ, підтримує систему завантаження карт TF

 USB2.0: USB-хост-тип-A інтерфейс*2

 USB-OTG: хост при переході на тип-A, пристрій при переході на тип-C

 Перемикач вибору

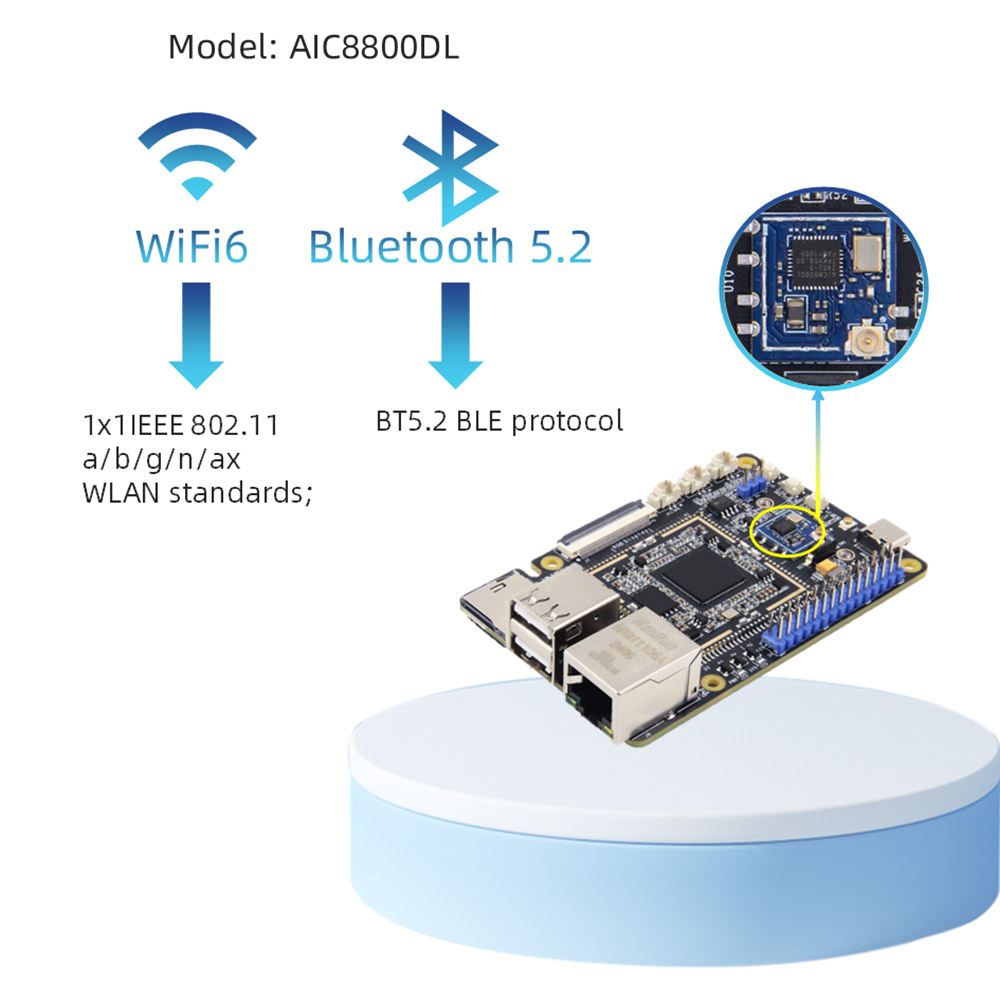

 Wi -Fi+Bluetooth: на борту підтримка 2.4gwifi6+bt5.2 ble, модель: AIC8800DL30

 Інтерфейс IO: інтерфейс PIN2.54 PIN

 Серійний порт налагодження: Параметр за замовчуванням 115200-8-N-1

 Аудіо: Мікрофонний інтерфейс*2, вхід мікрофонів з двома каналами; Інтерфейс динаміків*1, одноканальний відтворення SPK (лівий канал)

 Кнопки: Кнопка скидання*1; Кнопка спалювання*1; Кнопка ADC*1

 Світлодіод: індикатор живлення*1; Системний індикатор*1

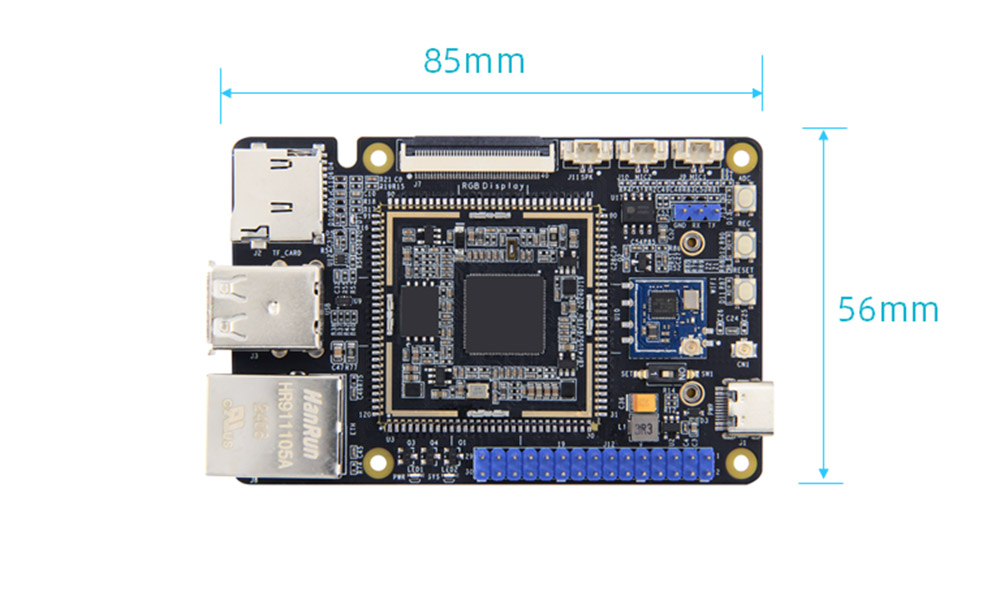

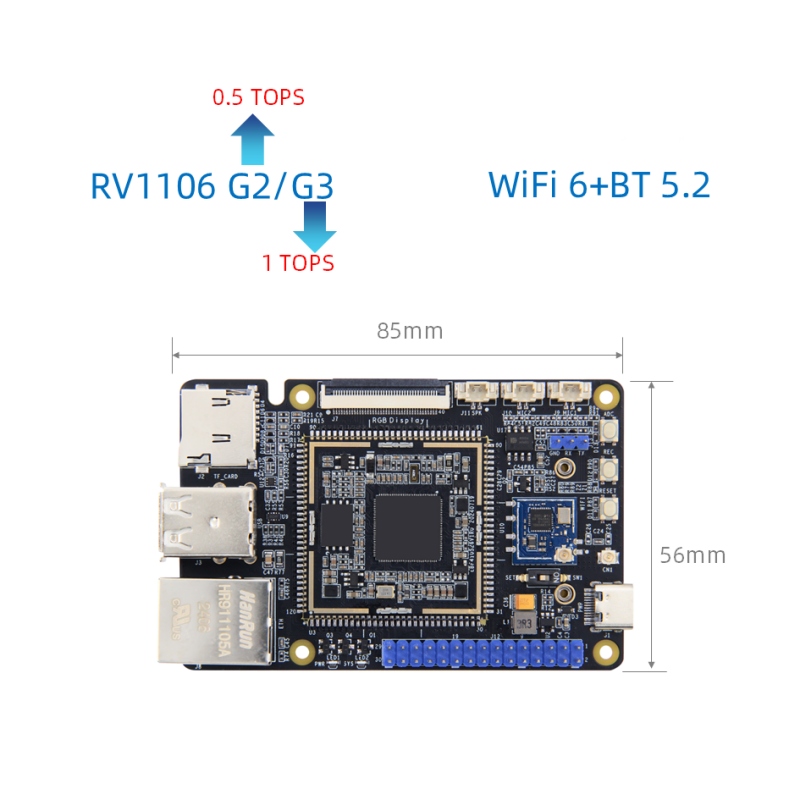

 Розмір: 56*85 мм

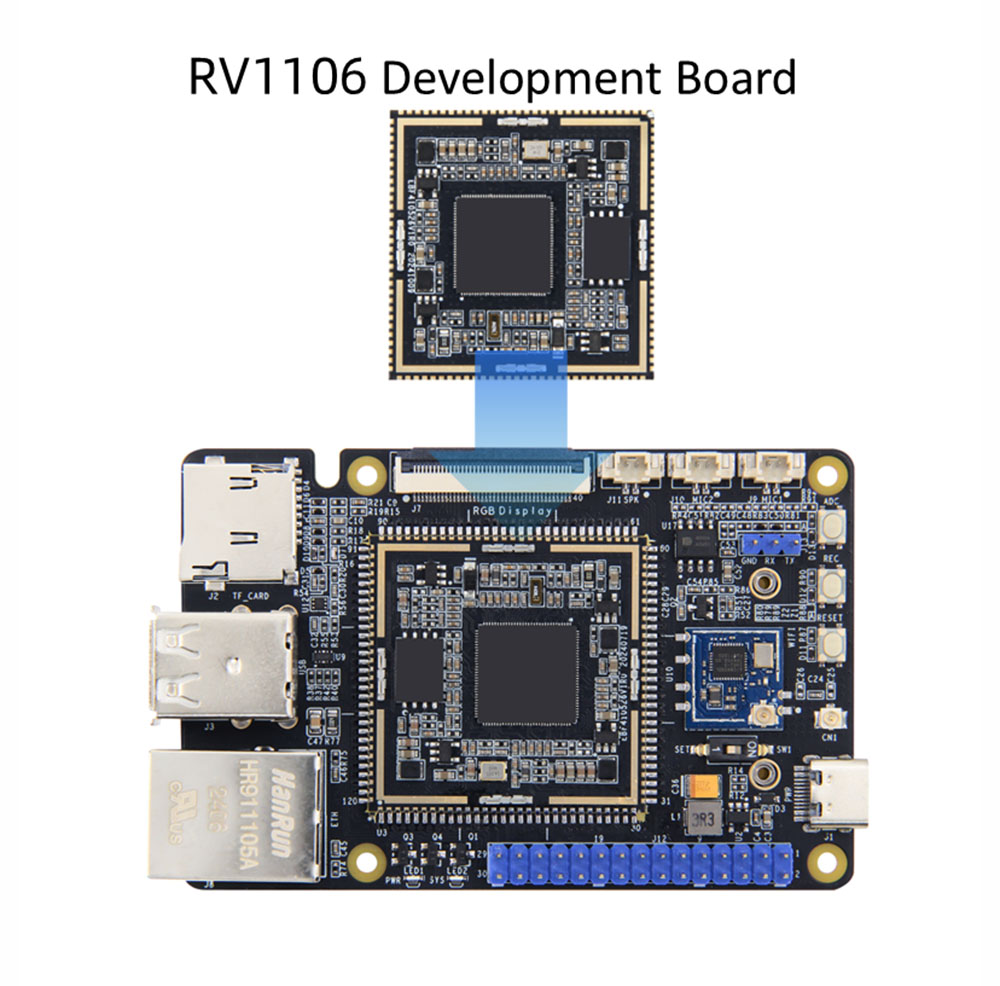

Доступна відповідна основна плата

Конфігурація апаратного забезпечення основної плати

 CPU: Основна мікросхема: RV1106, Cortexa7+MCU

 Пам'ять: вбудований DDR3L, необов'язковий RV1106G2: 128MB/RV1106G3: 256 Мб

 Зберігання: спалах 256 Мб

 AI обчислювальна потужність: RV1106G2: 0.5tops@int8, RV1106G3: 1tops@int8

 Інтерфейс: За винятком спалаху Spinand, 10 повністю виведені, включаючи 84 GPIO, включаючи 1 штифт NPOR та 3 спеціалізовані шпильки USB

 PCB: 4 шари, дизайн золота занурення

 Розмір: 35*35 мм

Сигнальні шпильки

 Мережевий порт: 1 100 м Ethernet

 Послідовний порт: 6

 I²C: 5

 SPI: 2

 АЦП: 1

 PWM: 12

 I2s: 1

 USB: 1

 Камера: 2

 JTAG: 1

 РК: 1

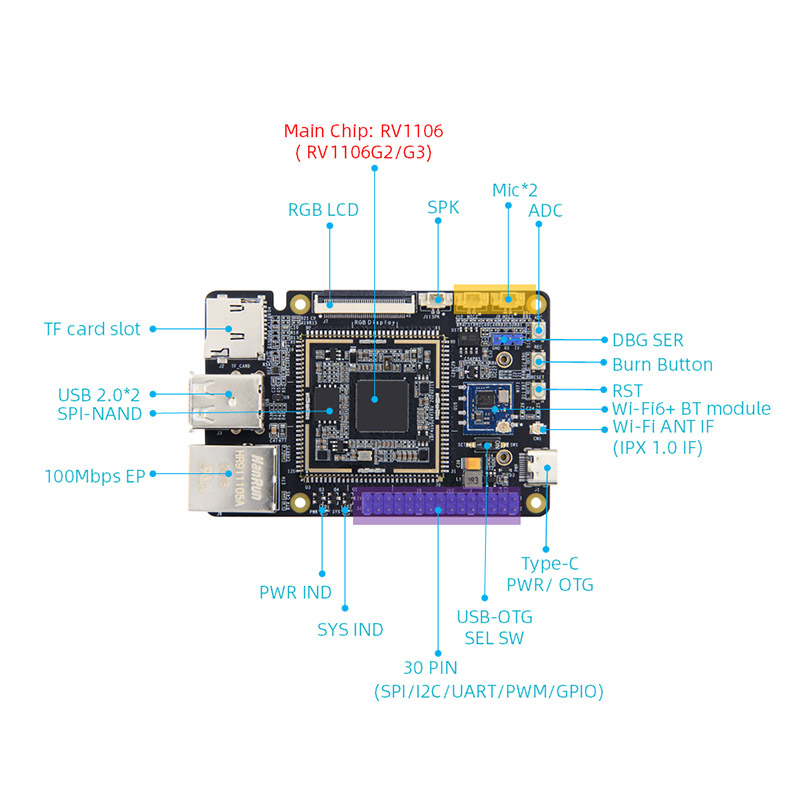

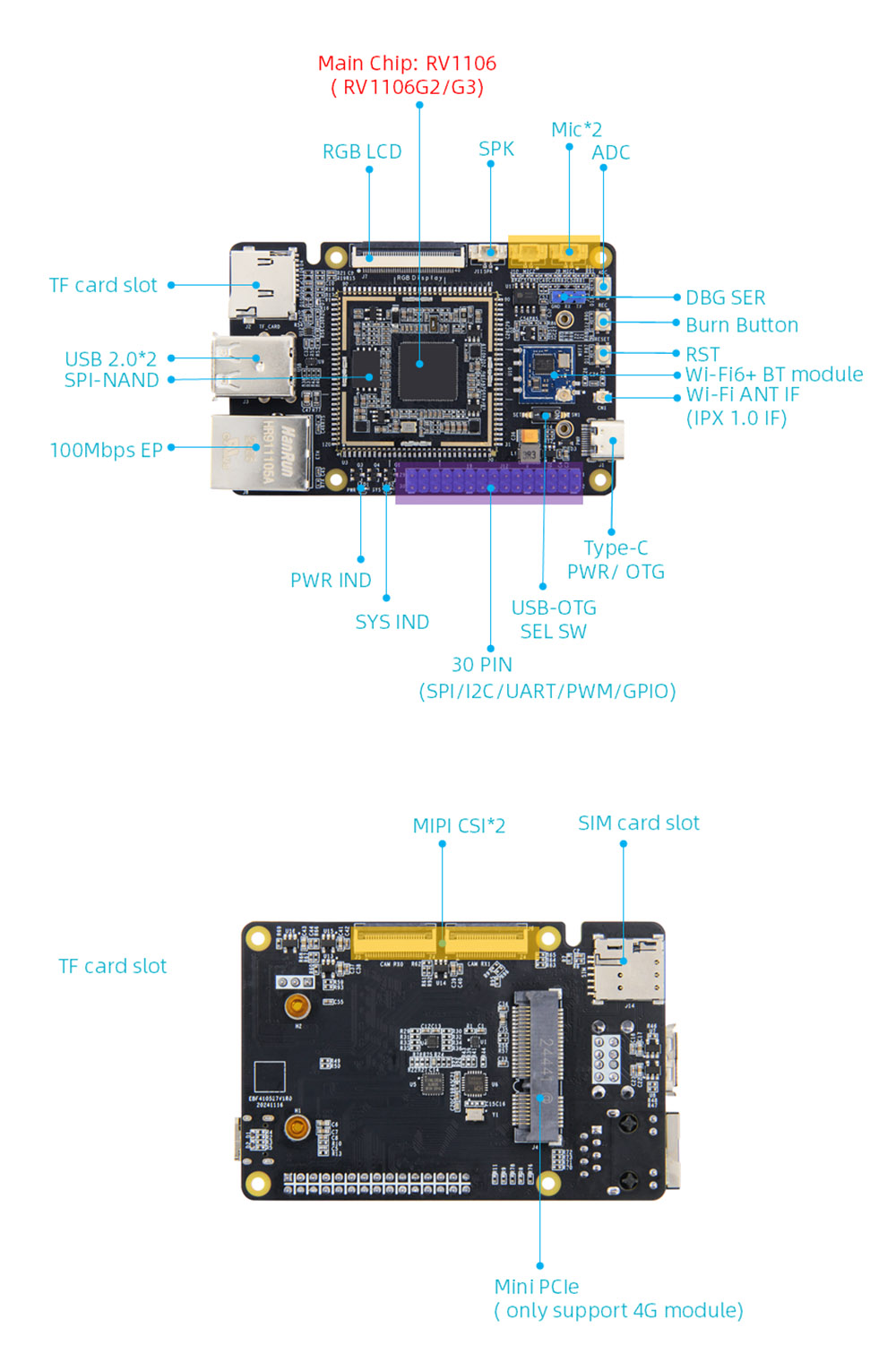

RV1106 Деталі дошки
