Rockchip RK3588 Core Board до борту

Особливості RKK3588

 8 нм вдосконалений процес, 8-ядерна 64-бітна архітектура, висока продуктивність, низьке споживання електроенергії

 ARM Mali-G610 MC4 GPU, виділений модуль прискорення 2D графіки

 6tops NPU, що дозволяє різні сценарії AI

 8K кодування та декодування відео

 Вбудовані кілька інтерфейсів дисплея, підтримуйте багатоекранний дисплей

Можливості обробки супер -зображень, провайдер 48 Мп, підтримка декількох входів камери

 Багаті високошвидкісні інтерфейси (PCIe, Type-C, SATA, Gigabit Ethernet), легкий у розширенні

 Android та Linux OS

Параметри продукту

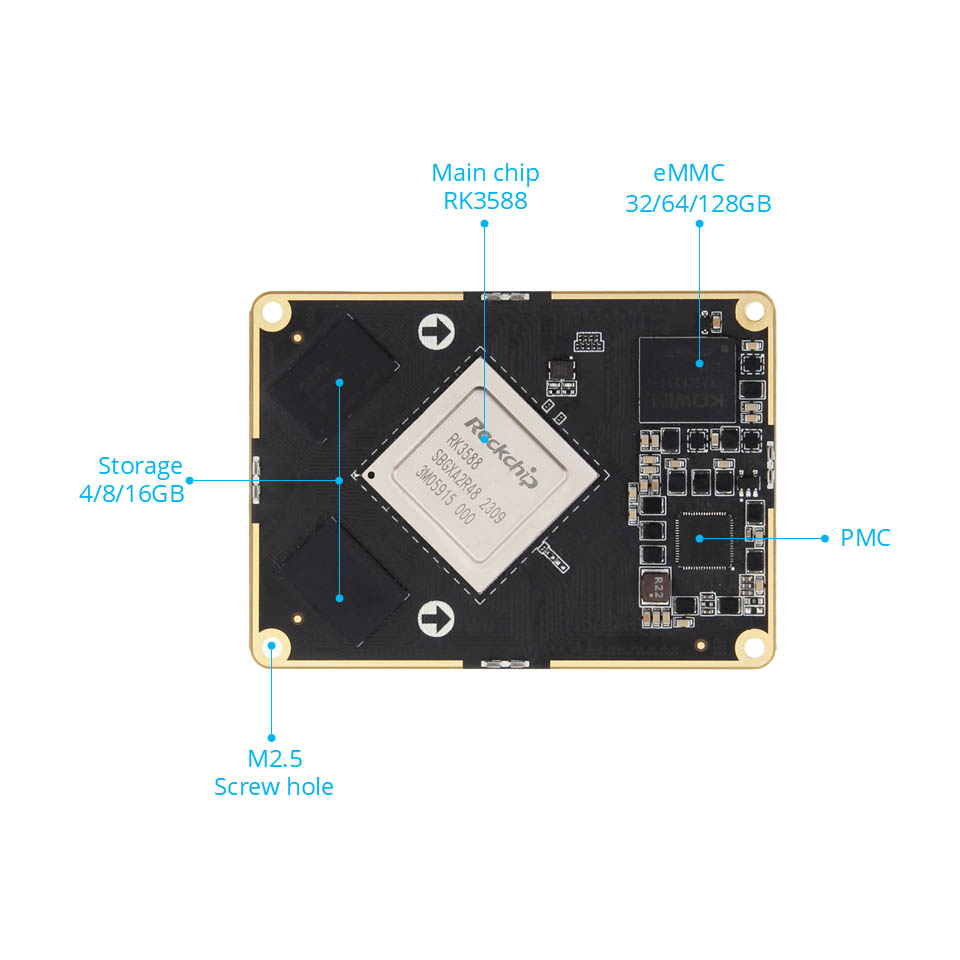

RK3588 Параметри основної плати

 Роз'єм: Чоловічий роз'єм: DF40C-100DP-0,4V (51) Жіночий роз'єм: DF40C-100DS-0,4V (51)

 Основна мікросхема: RK3588 (чотирьохядерний A76 + чотириядерний A55, Mali-G610, обчислювальна потужність 6tops) BTB призводить до 400 штифтів, відстані 0,5 мм, призводить до всіх i0

 Пам'ять: 4/8/16 Гб, LPDDR4/4x

 Зберігання: 32/64/128 Гб.emmc

RK3588 Параметри плінтуса

 Роз'єм: Чоловік: DF40C-100DP-0,4V (51) Жінка: DF40C-100DS-0,4V (51)

 Інтерфейс живлення: 12В@2A вхід постійного струму, інтерфейс постійного струму*1; Інтерфейс потужності*1

 Ethernet: Gigabit Network Port*2, Підтримка 10/100/1000 Мбіт/с. Швидкість передачі даних

 HDMI: HDMI12.0 Вхід*1, до 3840x2160@60 кадрів в секунду; HDMI2.1 Вихід*2, підтримує кілька екранів з іншими екранами, максимальна роздільна здатність 7680x4320@60 Гц (роздільна здатність 8К)

 Mipi-dsi: інтерфейс екрана MIPI*2 (передня*1, назад*1), може бути підключений до екрана Mipi Wildfire, підтримує кілька екранів з іншими екранами; Одиночний режим MIPI Максимальна роздільна здатність 1920*1080@60 Гц

 MIPI-CSI: Інтерфейс камери MIPI*6 (спереду*3, назад*3), може бути підключений до камери Mipi Wildfire Mipi

 USB2.0: USB-hosttype-A інтерфейс*3

 USB3.0: USB-OTGTYPE-A Інтерфейс*1; Інтерфейс Type-C*1, може використовуватися для спалювання прошивки, підтримує протокол DP1.4

 Інтерфейс PCLE: Інтерфейс міні-PCLE*1, може використовуватися з мережевою карткою Wi-Fi повної висоти або напів-висотою, модулем 4G або іншим модулем інтерфейсу Mini-Pcle: інтерфейс PCLE3.0x4*1

 М.2 Інтерфейс: М.2ekey Інтерфейс*1, підтримує модуль картки бездротової мережі M.2 E-ключа; M.2 M КЛЮЧОВИЙ Інтерфейс*1, підтримує M.2 M-ключ PCLE3.0*4lanes Secitied 2280 Жорсткий диск

 Власник картки TF: Власник карт Micro SD (TF)*1, підтримує систему завантаження карт TF до 512 Гб

 Власник SIM -карт: Власник SIM -карт*1, функцію SIM -картки необхідно використовувати з модулем 4G

 Інтерфейс SATA: стандартний інтерфейс SATA*1; Інтерфейс живлення SATA*1, підтримує вихід 12 В

 Може: може*2

 ADC: Інтерфейс придбання ADC*1

 Налагодження послідовного порту:

 Серійний порт налагодження*1 (UART2), параметр за замовчуванням 1500000-8-N-1; Uart послідовний порт*2 (Uart7 & uart9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Вибір перемички інтерфейсу*2

 Аудіо: на борту мікрофон мікрофона*1; Інтерфейс динаміків SPK*2, може підключити вихідний динамік 3w живлення + Вхід мікрофона 2-в-1 інтерфейс*1

 Кнопка: кнопка включення/вимкнення*1; Кнопка Maskrom*1; Кнопка відновлення*1; Кнопка скидання*

 Світлодіод: індикатор живлення*1; Системний індикатор*1

 Інфрачервоний приймач: Підтримка функції інфрачервоного пульта дистанційного керування

 RTC: SOCKET POWER*1 1

 Інтерфейс вентилятора: Підтримка встановлення охолодження вентилятора 5 В або 12 В
