Rockchip RK3588 дошка

Особливості RKK3588

● 8 нм вдосконалений процес, 8-ядерна 64-бітна архітектура, висока продуктивність, низьке споживання електроенергії

● ARM Mali-G610 MC4 GPU, виділений модуль прискорення 2D графіки

● 6tops NPU, що дозволяє різні сценарії AI

● 8K відео кодування та декодування, 8K -вихід дисплея

● Вбудовані кілька інтерфейсів дисплея, підтримуйте багато екрану дисплея

● Супер можливості обробки зображень, провайдер 48 Мп, підтримка декількох входів камери

● Багаті високошвидкісні інтерфейси (PCIE, Type-C, SATA, Gigabit Ethernet), легкий у розширенні

● ОС Android та Linux

Вступ RK3588

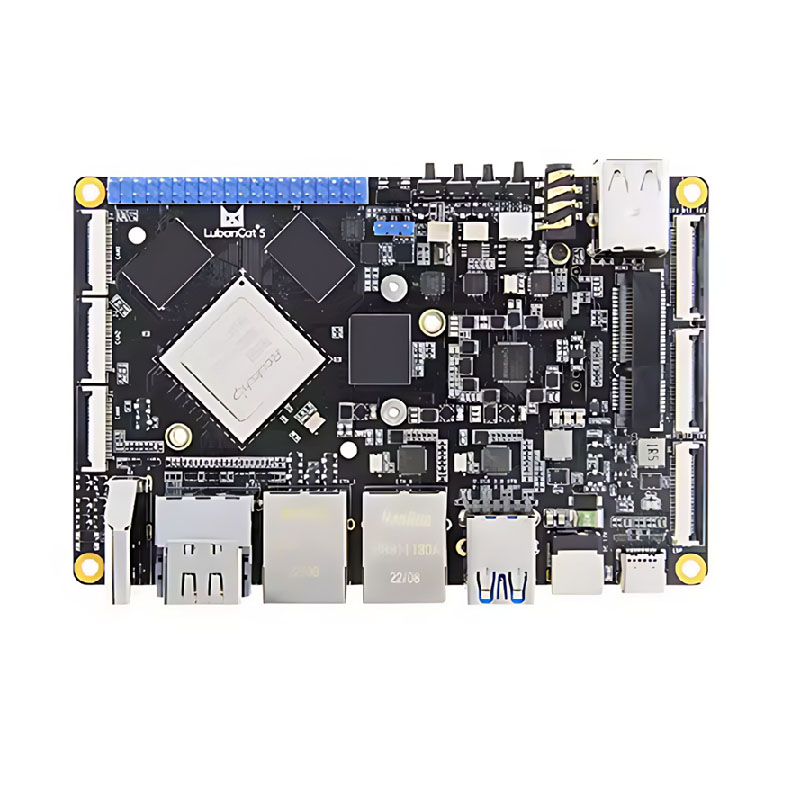

1. Одиночна плата TP-5 RK3588-це потужна плата розробки, яка може бути використана як високопродуктивна комп'ютер для однієї дошки та вбудована материнська плата для дисплея, управління, передачі мережі, зберігання файлів, обчислення Edge та інших сценаріїв.

2. Використовуйте Rockchip RK3588 як основну мікросхему, використовуючи 8-нм вдосконалених технології процесів, з найвищою основною частотою до 2,4 ГГц, інтегруючи чотирьохядерний 64-бітний Cortex-A76 та чотирьохядерний 64-бітний Cortex-A55 для загальної кількості восьмиядерних процесорів та рук Mali-G610 MC4GPU підтримує 8K Videoding та 8K Mali-G610 MC4GPU. Він має можливості обробки супер-зображень, підтримує вхід у багатокамеру, підтримує диференціальний дисплей з декількома екранами та має вбудований незалежний NPU для розширення можливостей різних сценаріїв AI.

3. Забезпечує різноманітні комбінації пам’яті та зберігання на вибір, збалансовану конфігурацію обладнання на борту та широкий діапазон додатків.

4. Вбудований незалежний NPU має обчислювальну потужність до 6tops, що дозволяє різними сценаріями AI.

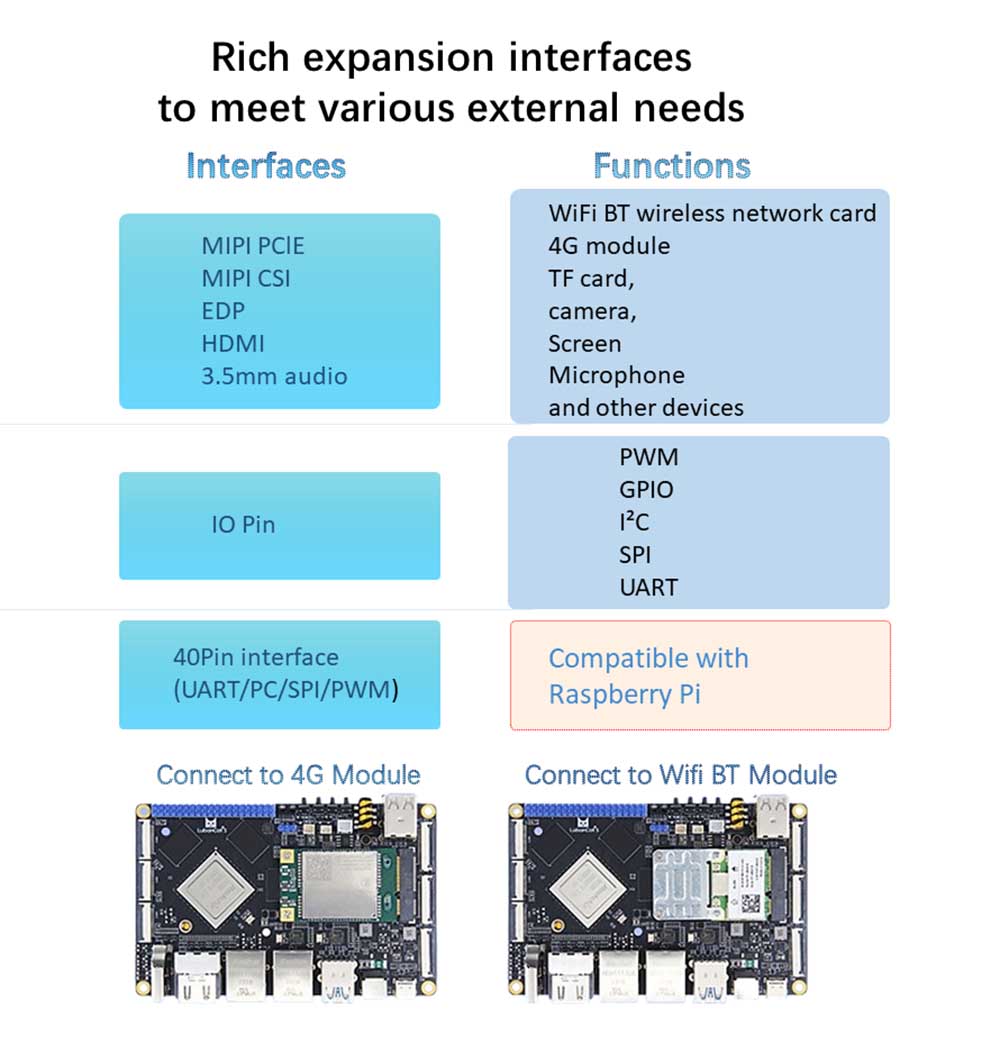

5. Висока інтеграція, з багатими інтерфейсами розширення, оснащеними портом Gigabit Ethernet, USB3.0, USB2.0, мініатром, MiniHDMI, інтерфейсом екрана MIPI та інтерфейсом камери MIPI, аудіо -інтерфейсом, інфрачервоним прийомом, TF Cards та ін.

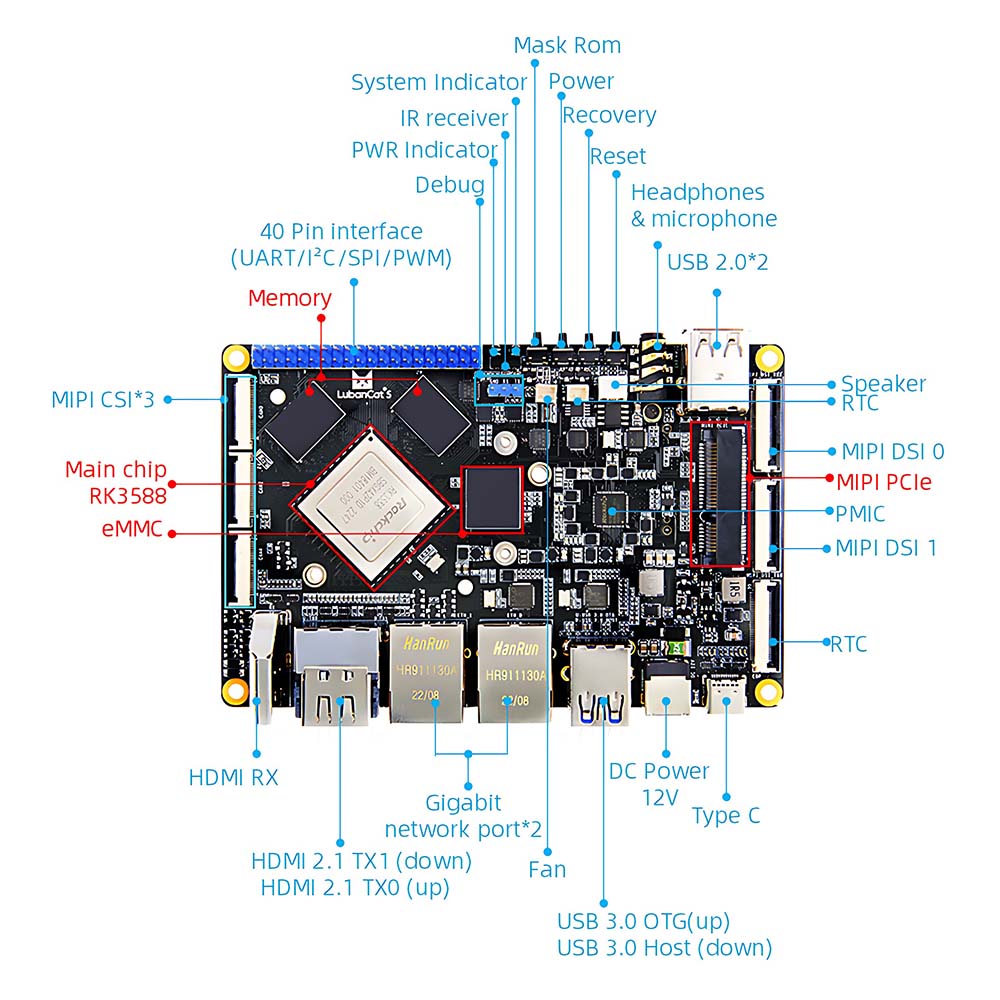

RK3588 Параметри дошки

● Інтерфейс живлення: 12В@2A вхід постійного струму, DC5.5*2.1 Інтерфейс

● Основна мікросхема: RK3588 (чотирьохядерний A76+чотириядерний A55, Mali-G610, 6T обчислювальна потужність)

● Пам'ять: 4/8/16 Гб, LPDDR4X (інші вимоги до зберігання можуть бути налаштовані)

● Зберігання: 0/32/64/128 Гб, EMMC (інші вимоги до зберігання можуть бути налаштовані)

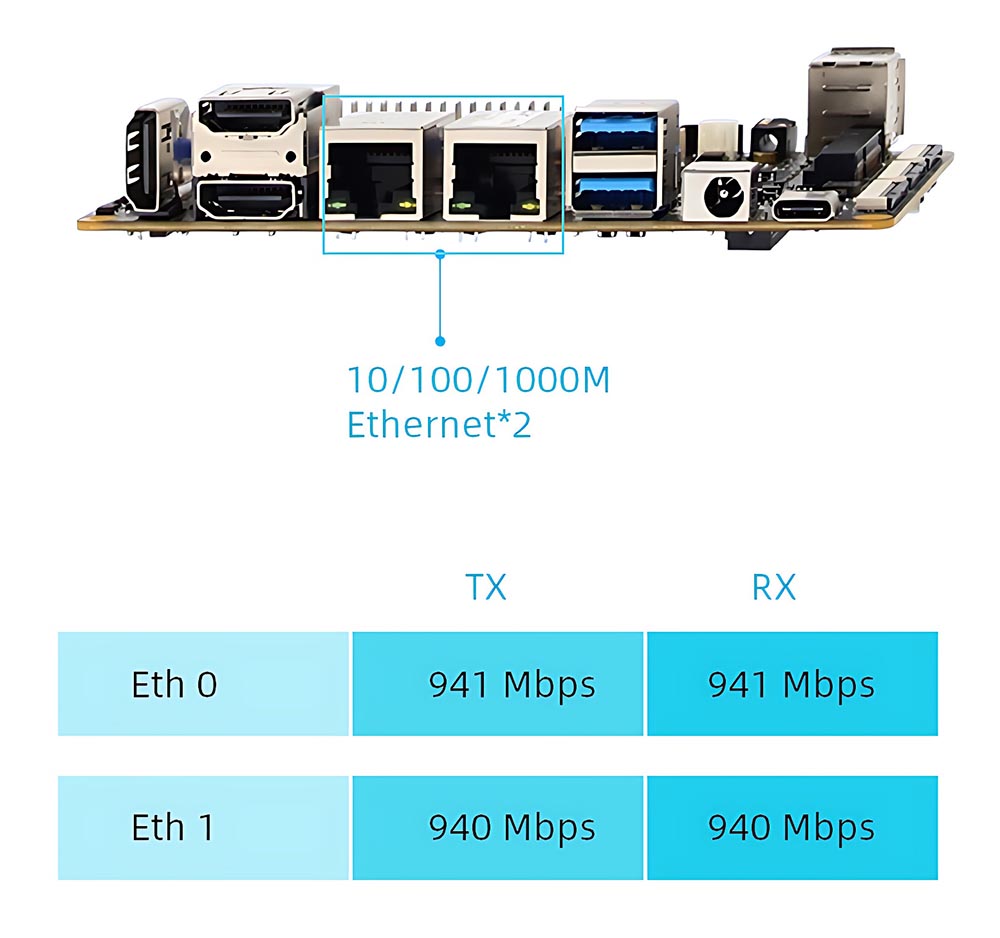

● Ethernet: Gigabit Network Port*2, підтримує швидкість передачі даних 10/100/1000 Мбіт/с/с

● HDMI: HDMI2.0 Вхід*1, до 3840x2160@60 кадрів в секунду; HDMI2.1 Вихід*2, підтримує багатоекранний дисплей з іншими екранами, максимальна роздільна здатність 7680x4320@60 Гц (роздільна здатність 8К)

● EDP: Екранний інтерфейс EDP*1, підтримує багато екрану дисплея з іншими екранами, найвища роздільна здатність-3840x2160@60 Гц

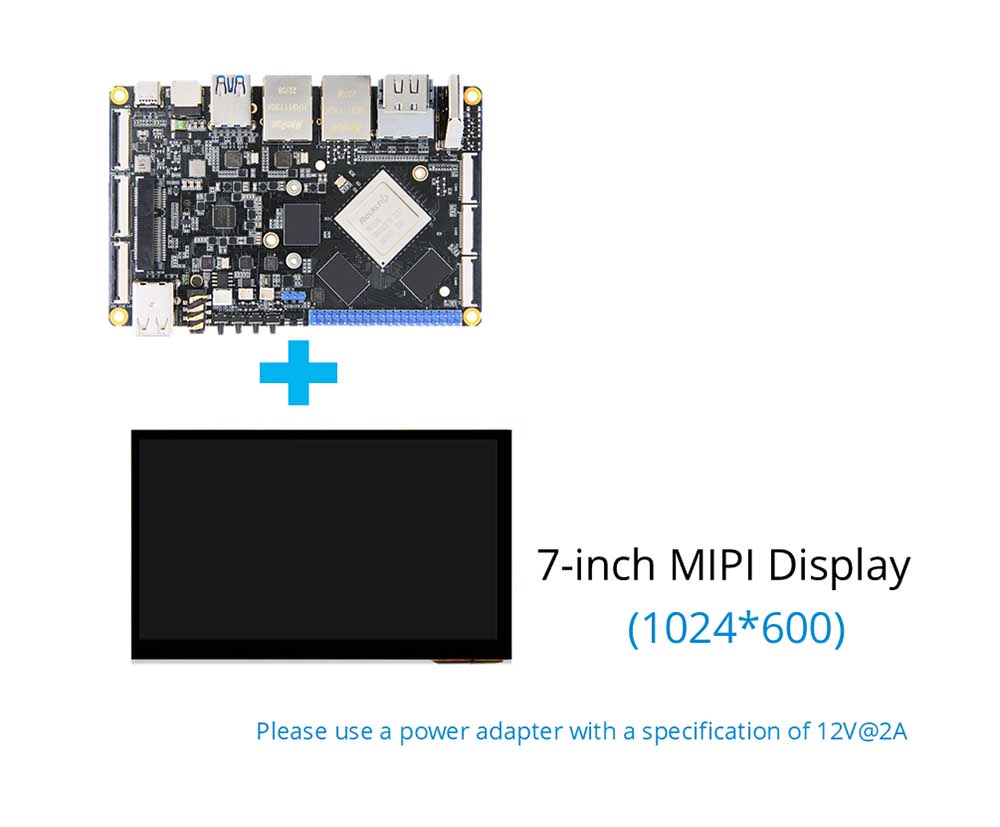

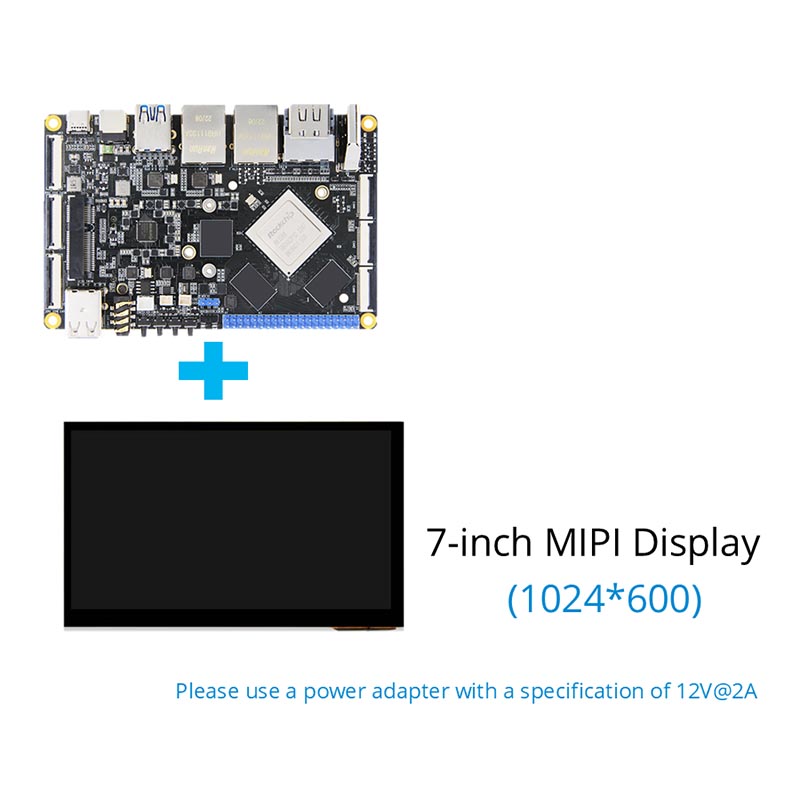

● MIPI DSI: Екранний інтерфейс MIPI*2 підтримує диференціальний диференціал багато екранів з іншими екранами: Максимальна роздільна здатність в одиночному режимі MIPI-1920*1080@60 Гц

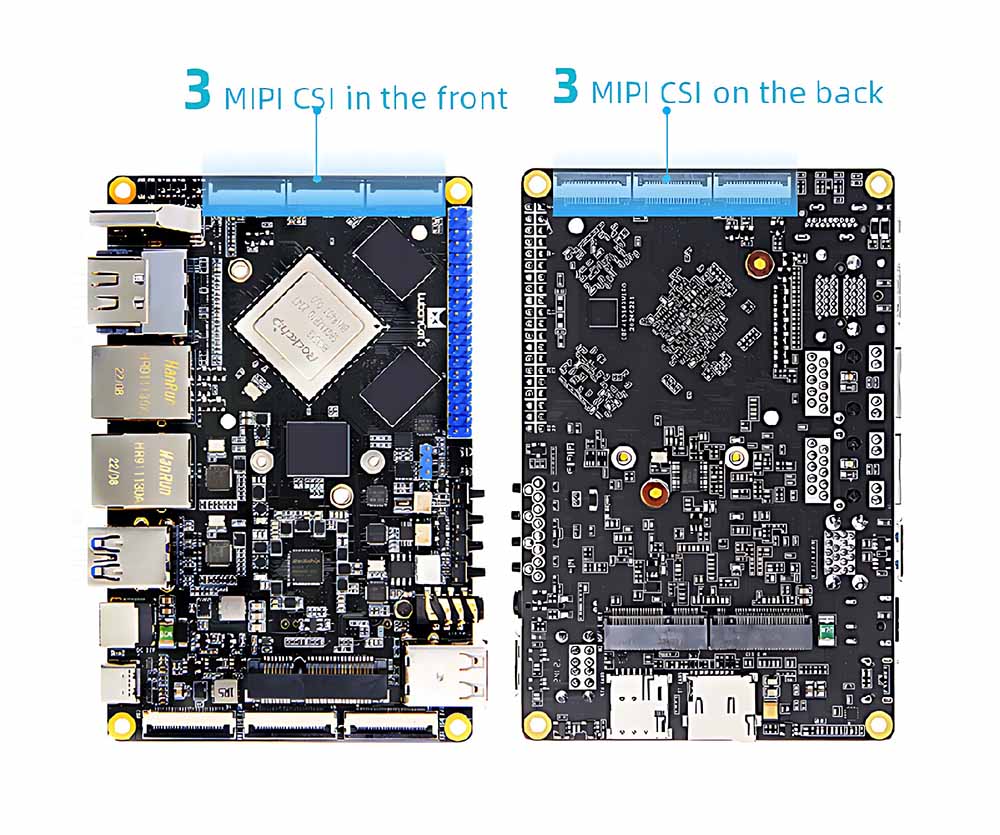

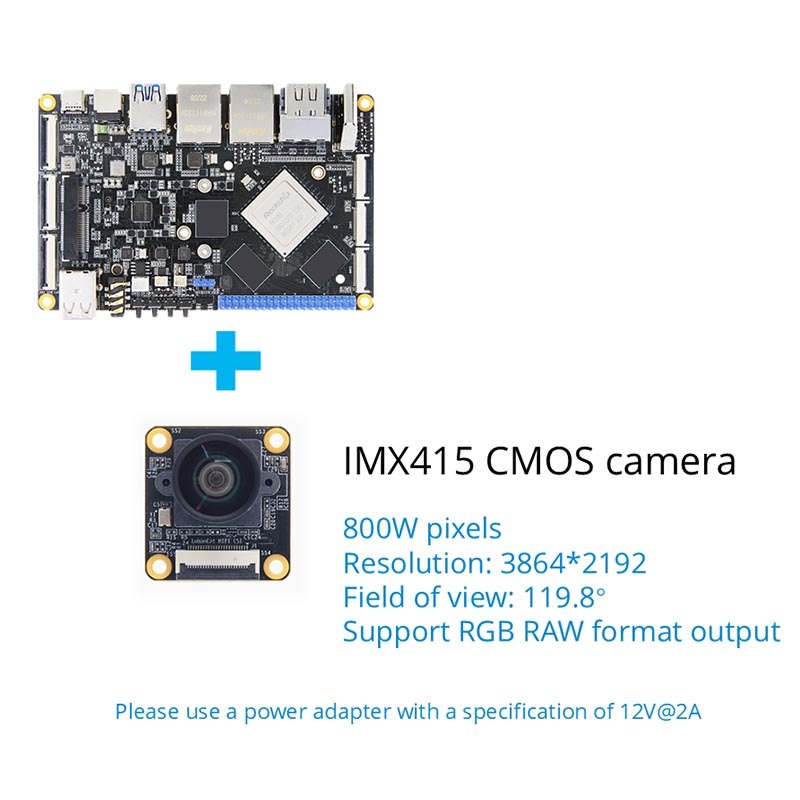

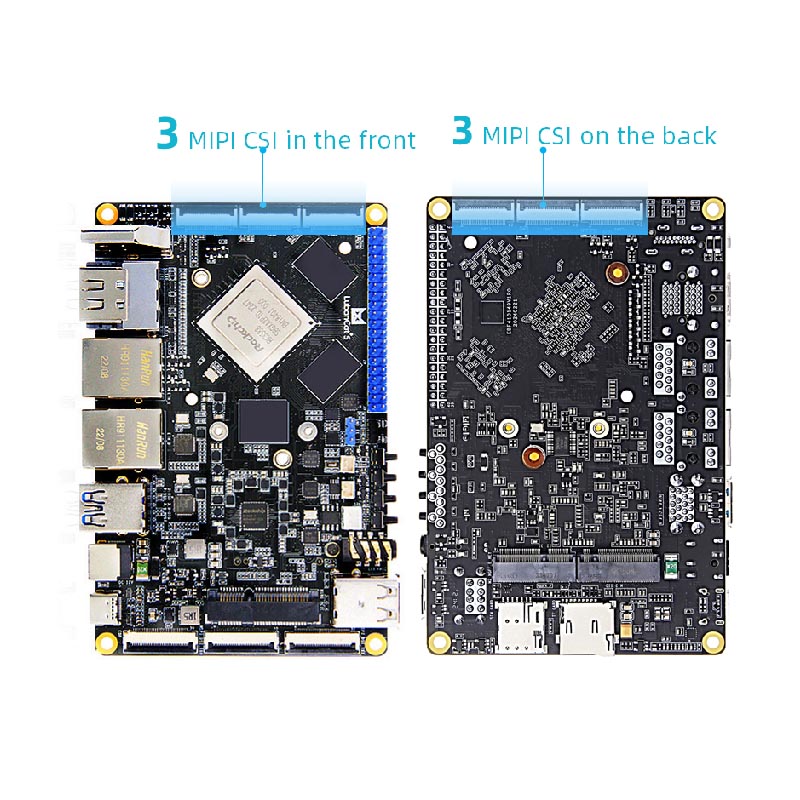

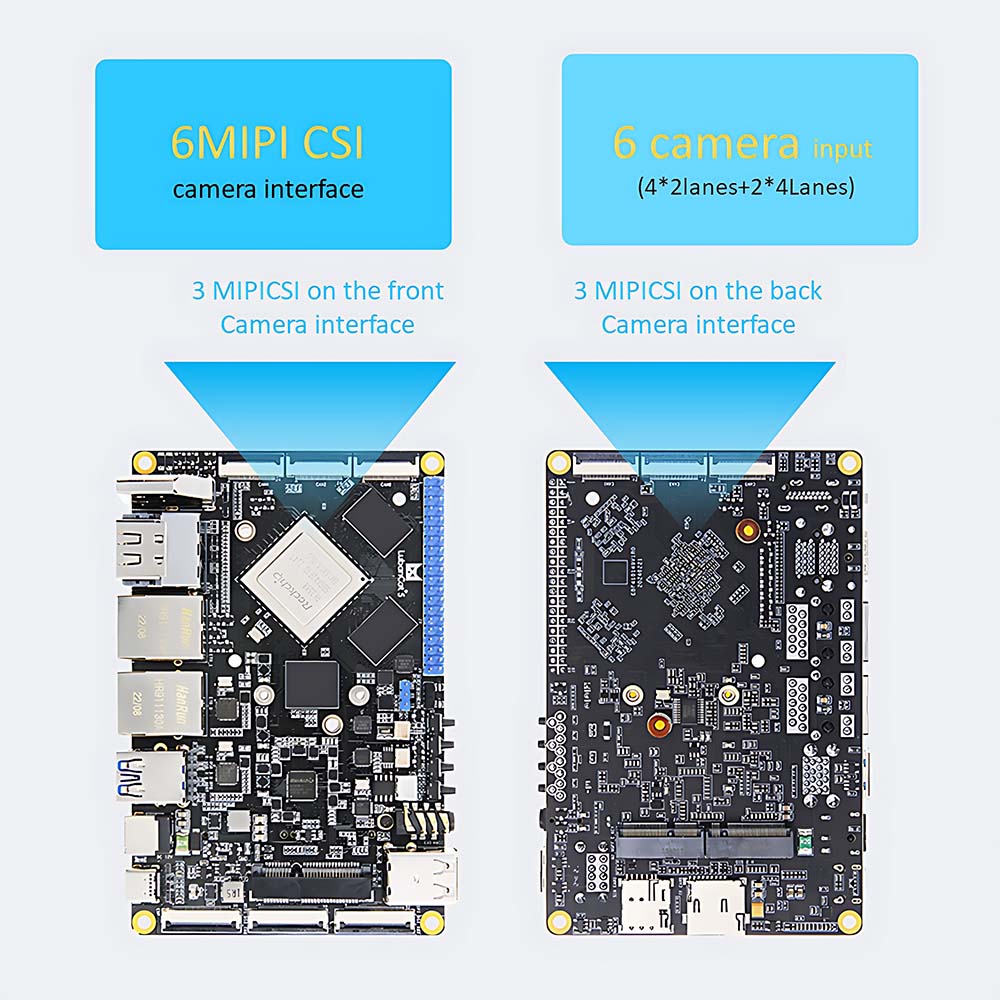

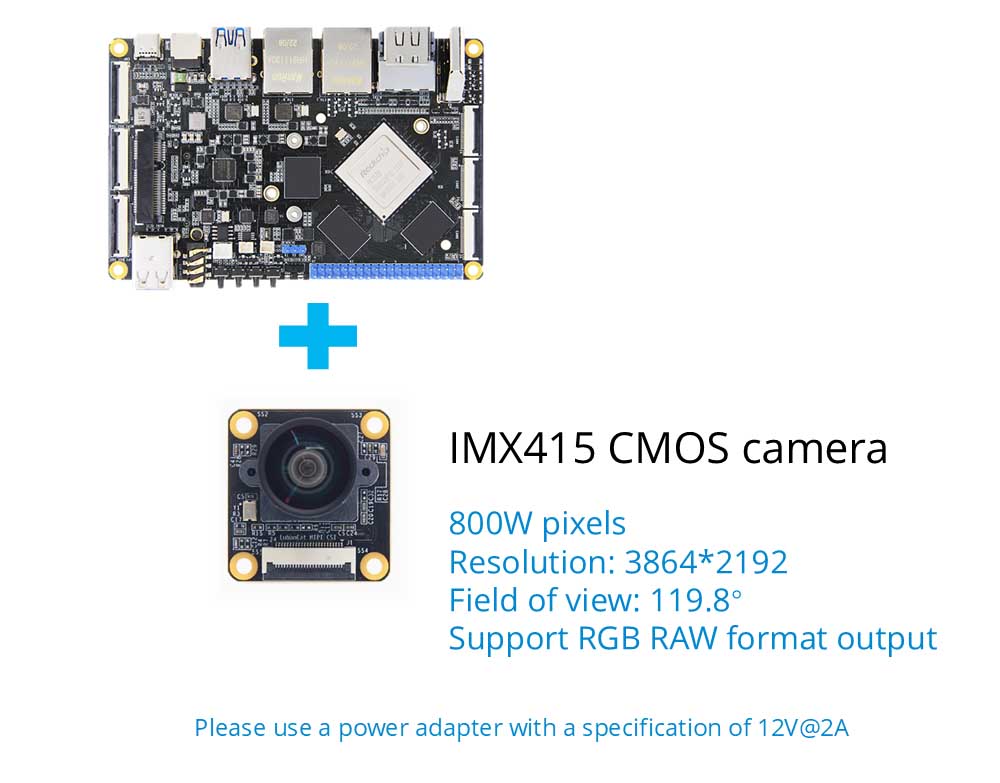

● MIPI CSI: Інтерфейс камери MIPI*6 (спереду*3, назад*3)

● USB2.0: USB-hostType-A інтерфейс*1; USB-OTGTYPE-A Інтерфейс*1

● USB3.0: USB-hostType-A інтерфейс*2; USB-OTGTYPE-C Інтерфейс*1, може використовуватися для спалювання прошивки, підтримує протокол DP1.4

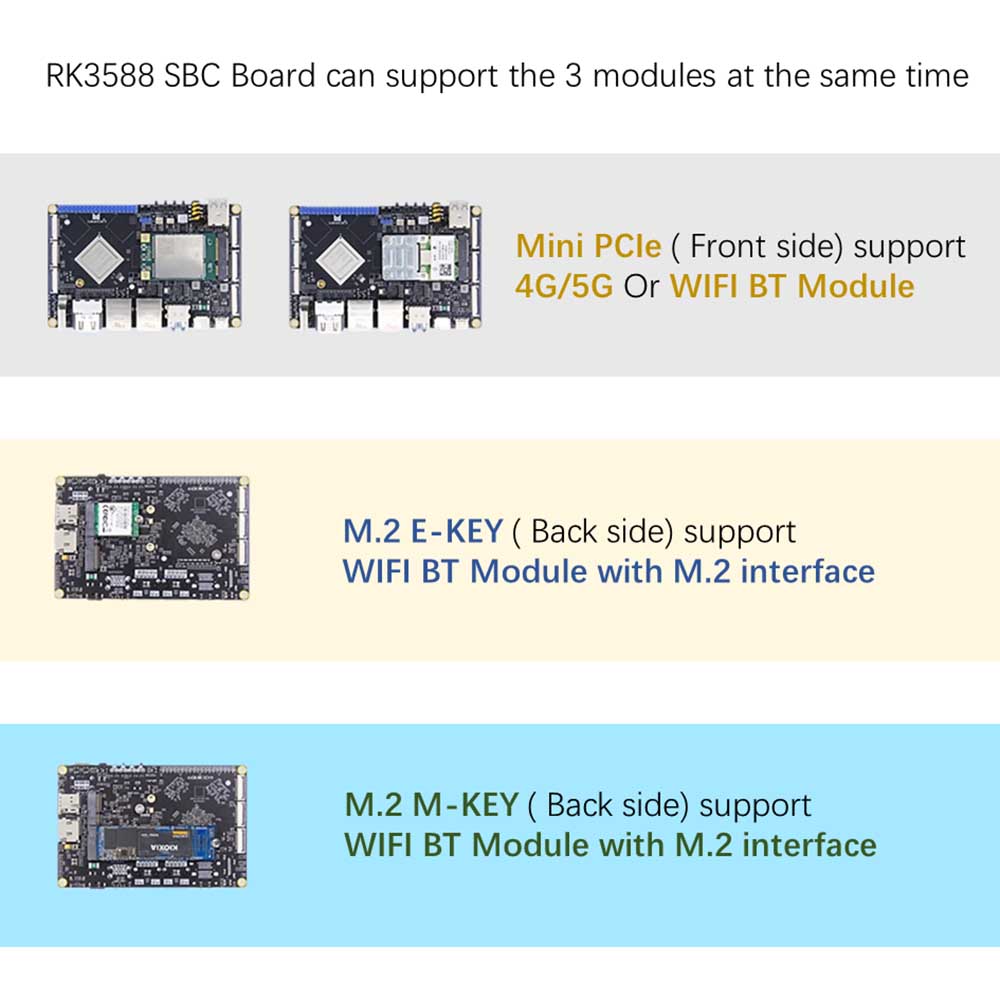

● Інтерфейс PCLE: Інтерфейс міні-PCLE, може використовуватися з мережевими картками Wi-Fi повної висоти або напів-висотою, 4G модулями або іншими модулями інтерфейсу міні-pcle

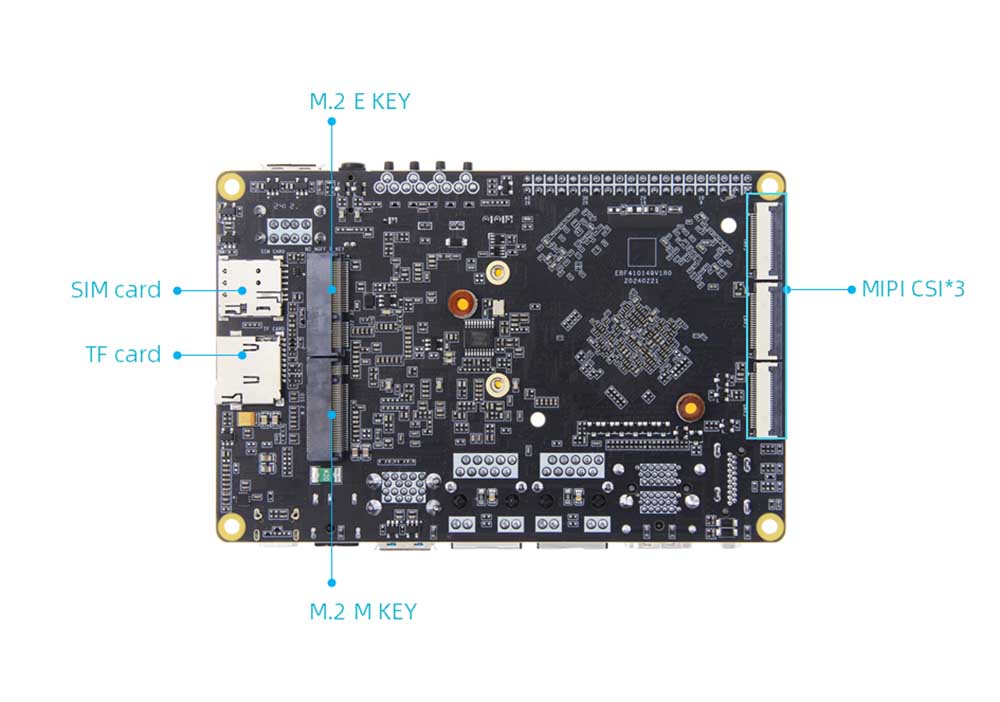

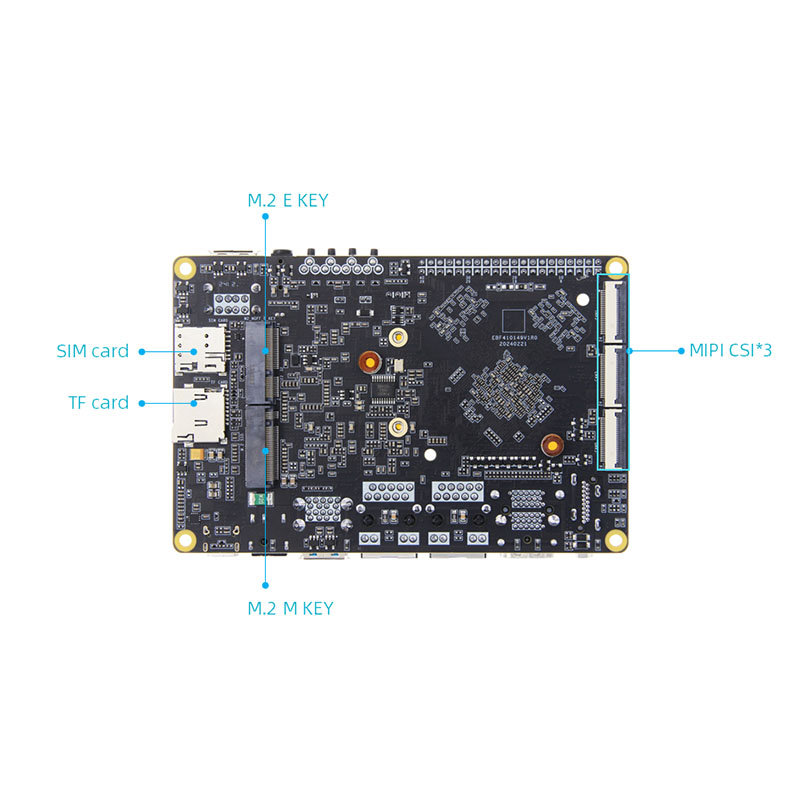

; M.2 M КЛЮЧОВИЙ Інтерфейс*1, підтримує M.2 M-ключа PCLE3.0*4lanes Septivity 2280 Hard Drive

● Власник картки SIM+TF: Власник SIM -карт*1, Власник карт Micro SD (TF)*1, підтримує карту TF для запуску системи, підтримує до 512 ГБ, функцію SIM -картки необхідно використовувати з модулем 4G

● 40PIN Інтерфейс: Сумісний з інтерфейсом Raspberry Pi 40PIN, підтримує функції PWM/GPIO/PC/SPI/UART

● Серійний порт налагодження: Параметр за замовчуванням 1500000-8-N-1

● Аудіо: на борту мікрофон мікрофона*1; Інтерфейс динаміків SPK*1. Може бути підключений до динаміка живлення 1 Вт; Вихід для навушників + вхід мікрофона 2-в-1 інтерфейс*1

● Кнопки: кнопка живлення*1; кнопка maskrom*1; кнопка відновлення*1; кнопка скидання*1

● Світлодіод: індикатор живлення*1; системний індикатор світла*1

● Інфрачервоний приймач: підтримує функцію інфрачервоного пульта дистанційного керування

● RTC: на борту RTC-мікросхема RTC + RTC Power*1

● Інтерфейс вентилятора: підтримує встановлення вентиляторів 5 В або 12 В для охолодження
