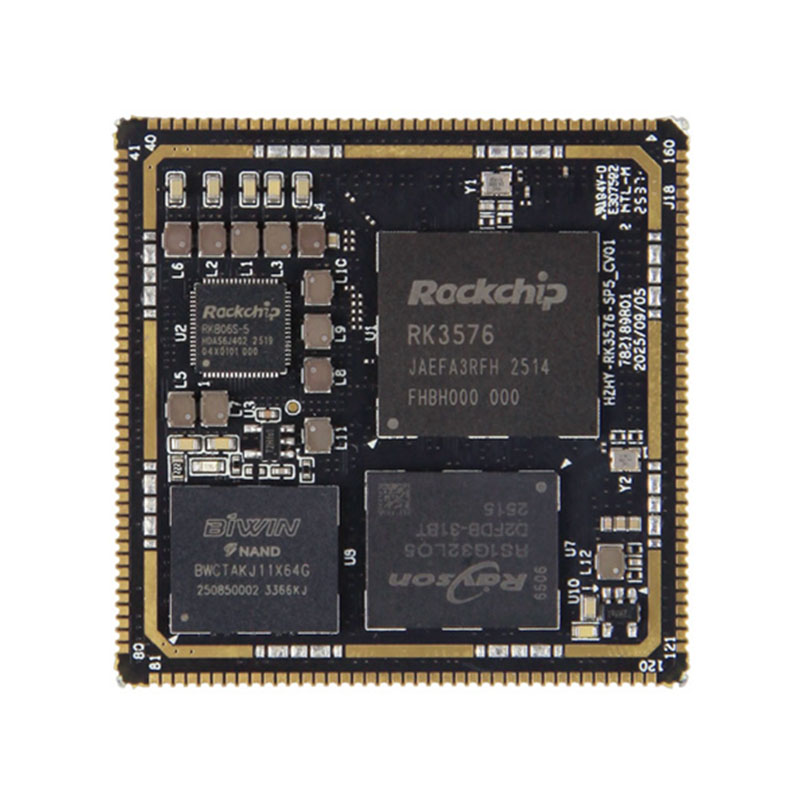

Rockchip RK3576 SOM

В основі RK3576 SOM лежить потужна восьмиядерна конфігурація ЦП, що включає чотири ядра Cortex‑A72, що працюють на частоті 2,2 ГГц, і чотири ядра Cortex‑A53 на частоті 1,8 ГГц. Ця гетерогенна архітектура big.LITTLE забезпечує інтелектуальне балансування навантаження, забезпечуючи чудову продуктивність для складної багатозадачності, одночасно оптимізуючи енергоефективність для тривалої роботи, що є критичним для промислових середовищ із суворими вимогами до енергоспоживання.

Оснащений 6TOPS@INT8 NPU, RK3576 SOM чудово підходить для визначення на пристрої ШІ. Він підтримує операції зі змішаною точністю, включаючи INT4, INT8 і FP16, і повністю сумісний із основними фреймворками глибокого навчання, такими як TensorFlow і PyTorch. Це дозволяє розробникам легко розгортати такі додатки штучного інтелекту, як комп’ютерне бачення, розпізнавання мовлення та крайова аналітика, не покладаючись на хмарні обчислення, зменшуючи затримку та підвищуючи конфіденційність даних.

Вбудований графічний процесор Mali‑G52 MC3 додатково покращує мультимедійні та графічні можливості SOM. Підтримуючи такі галузеві стандарти, як OpenGL ES 3.2 і Vulkan 1.2, він забезпечує плавне 3D-рендеринг, обробку відео високої чіткості та вдосконалену візуалізацію інтерфейсу користувача — ідеально підходить для таких додатків, як промисловий HMI, цифрові вивіски та інтелектуальні системи спостереження.

Будучи рішенням промислового класу, RK3576 SOM розроблено для задоволення суворих вимог промислового середовища, забезпечуючи стабільну роботу навіть у суворих умовах. Ми пропонуємо гнучкі послуги з налаштування OEM та ODM відповідно до конкретних вимог вашого проекту, включаючи індивідуальні конфігурації інтерфейсу, параметри пам’яті та оптимізацію програмного забезпечення. Незалежно від того, потрібна вам стандартна основна плата RK3576 або повністю налаштована вбудована плата, наше рішення прискорює цикл розробки вашого продукту та скорочує час виходу на ринок.

Виберіть Rockchip RK3576 SOM для надійної, високопродуктивної вбудованої платформи, яка поєднує в собі довговічність промислового рівня, потужні обчислення зі штучним інтелектом і різноманітні налаштування, відкриваючи нові можливості для ваших інтелектуальних периферійних додатків.

Специфікації апаратного забезпечення RK3576 SOM

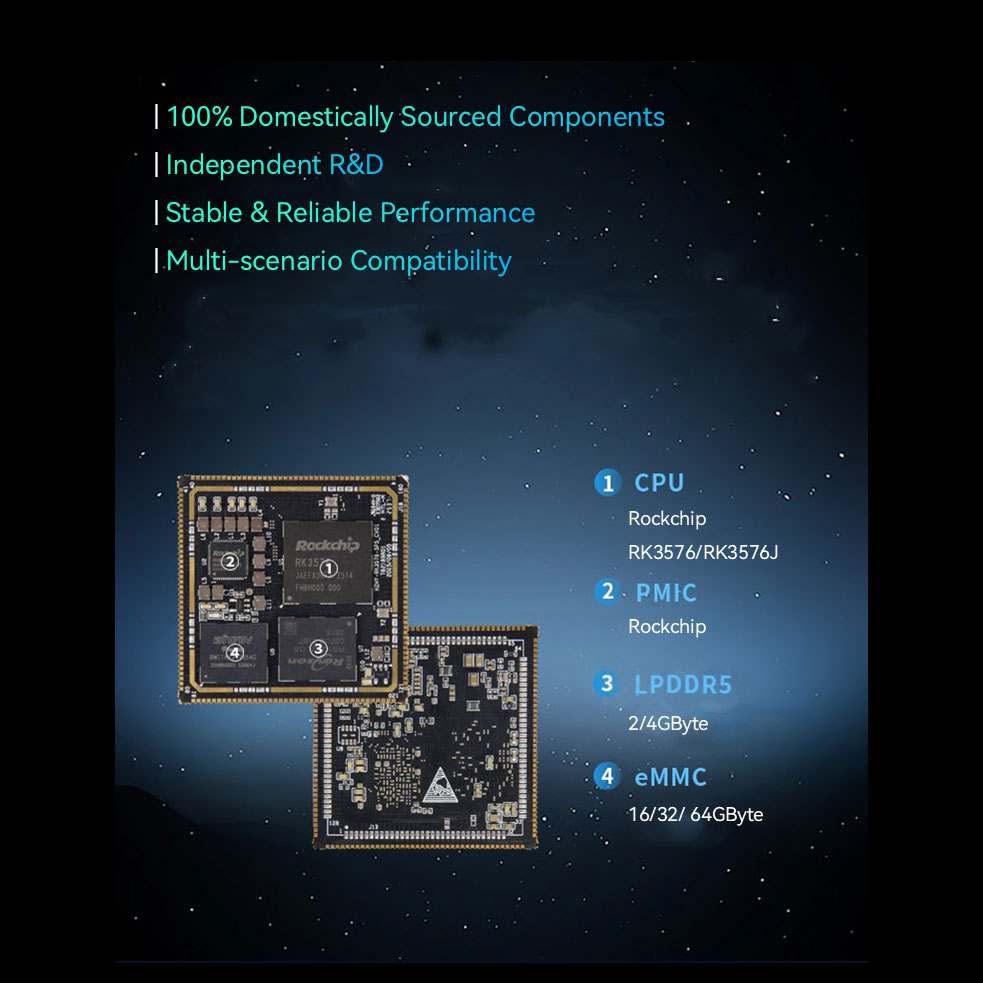

● ЦП: чотирьохядерний процесор Cortex-A72 + чотирьохядерний процесор Cortex-A53

● Тактова частота: 2,2 ГГц

● Пам'ять: 2/4 ГБ LPDDR5 (Ємність залежить від придбаної версії)

● EMMC: 32/64 ГБ eMMC (Ємність залежить від придбаної версії)

● Обробка мультимедіа: підтримує декодери 4K@120fps H.265, VP9, ​​AVS2 і AV1; підтримує 4K@60fps декодер H.264; підтримує 4K@60fps кодери H.264 і H.265, високоякісний кодер/декодер JPEG

● Графічний процесор: ARM Mali-G52-MC3

● NPU: вбудований незалежний NPU, 6 TOPS обчислювальної потужності @INT8

● Розміри: 45 мм х 45 мм

● Інтерфейс: інтерфейс із штампованим отвором, 288 контактів

● Температура: -40°C~+85°C / 0°C~+70°C

● Робоча напруга: 5В

● Операційна система: Linux, Ubuntu

Функціональні параметри SOM RK3576

● SDMMC (≤2 канали): підтримує протокол SDI03.0 і MMCV4.51. 4-провідна ширина шини даних; підтримує режим SDR104 з максимальною швидкістю 200 МГц. Примітка. Лише SDMMC0 підтримує завантаження системи та за умовчанням використовує функцію SD-карти;

підтримує оновлення мікропрограми через SD-карту, коли EMMC/UFS порожній, а також підтримує оновлення мікропрограми EMMC/UFS через SD-карту після завантаження EMMC/UFS; SDMMC0 налаштовує VCCIO_SD_S0 на вихід 1,8 В або 3,3 В відповідно до периферійного та фактичного режиму роботи; SDMMC1 становить 3,3 В; деякі ресурси контактів мультиплексуються.

● SARADC (≤7 каналів): роздільна здатність SARADC 12 біт, швидкість 1 мс/с, діапазон вхідної напруги 0~1,8 В; Примітка: SARADC_VINO_BOOT призначений для налаштування послідовності завантаження SYSTEMBOOT і не може використовуватися для інших функцій; SARADC_VIN1 за замовчуванням є портом вибірки вхідного значення ключа та мультиплексується як кнопка режиму відновлення (не підлягає зміні);

SARADC_VIN2 — ідентифікатор апаратного забезпечення плати, не виводиться; SARADC_VIN3 мультиплексується для виявлення звуку;

SARADC_VIN4~7 можна використовувати безпосередньо.

● USB (≤2 канали): Примітка: USB2_OTG0 є портом для запису прошивки за замовчуванням для RK3576, не забудьте зарезервувати цей інтерфейс у програмі; USB3 і USB2.0 OTG можуть функціонувати лише як пристрій або HOST одночасно; сигнал SS (5 Гбіт/с) USB3 OTG0 мультиплексується з DP1.4; сигнал SS (5 Гбіт/с) USB3 OTG1 мультиплексується з PCIE1 або SATA1, і функцію USB не можна використовувати, якщо встановлено функцію PCIE або SATA;

● SATA (≤2 канали): підтримує функцію SATA PM, кожен порт може підтримувати 5 пристроїв; підтримує SATA 1,5 Гбіт/с, SATA 3,0 Гбіт/с, SATA 6,0 Гбіт/с; підтримує eSATA.

Примітка: контролери SATA0 і PCIe0 мультиплексовані; Контролери SATA1 і PCIe1 або USB3_OTG1 мультиплексовані;

● PCIe (≤2 канали): 2 контролери PCIe 2.1, обидва підтримують лише режим RC;

Примітка: контролери PCIe0 і SATA0 мультиплексовані; Контролери PCIe1 і SATA1 або USB3_OTG1 мультиплексовані;

● MIPI DPHY CSI RX (≤2 канали): 2 порти MIPI DPHY CSI RX, що підтримують 2/4-смуговий режим MIPI-CSI;

Примітка. Поділ на режим 2 смуги + 2 смуги наразі не підтримується; можна підключити максимум 2 камери;

● MIPI DCPHY CSI RX (≤1 канал): 1 порт MIPI DCPHY CSI RX, що підтримує режим 1/2/4 смуги MIPI-DPHY або режим 0/1/2 Trio MIPI-CPHY;

● Примітка: розділення на режим 2 смуги + 2 смуги не підтримується; TX і RX MIPI DCPHY Combo PHY можна налаштувати лише одночасно як режими DPHY TX і DPHY RX або одночасно як режими CPHY TX і CPHY RX. CIF (≤1 канал): максимум 1 канал, 16-бітний інтерфейс DVP, підтримує 8/10/12/16-біт;

Примітка: інтерфейс 3,3 В, деякі ресурси контактів є спільними;

● HDMI TX (≤1 канал): підтримує до HDMI 2.1, максимальна підтримка 4K при 120 Гц, підтримує режим HDMI FRL і зворотну сумісність із режимом HDMI TMDS;

Примітка: спільно з контролером eDP;

● eDP (≤1 канал): підтримує до eDP 3.1, максимальна підтримка 4K@60Hz, підтримує режими 1/2/4 Lane, не підтримує Swap; Примітка: спільно з контролером eDP;

● MIPI DCPHYCSI TX (≤1 канал): 1 порт MIPI DCPHYCSI RX, підтримує режим 1/2/3/4 Lanes MIPI-DPHY або режим 0/1/2 Trio MIPI-CPHY;

● Примітка: не підтримується розділення на режим 2Lane+2Lane; MIPI DCPHY Combo TX і RX PHY можна налаштувати лише одночасно як режим DPHY TX, DPHY RX або одночасно як режим CPHY TX, CPHY RX.

● DP (≤1 канал): підтримує до eDP 3.1, максимальна підтримка 4K@120Hz, підтримує режими 1/2/4 Lane, підтримує Swap;

Примітка: спільний із сигналом SS USB3 OTG0;

● LCD (≤1 канал): підтримує 24-бітний режим RGB, максимальна роздільна здатність 1920x1080 при 60 Гц; підтримує 16-бітний режим BT1120, максимальна роздільна здатність 1920x1080@60Hz; підтримує 8-бітний режим BT656, максимальна роздільна здатність 720x576@60Hz; Примітка. Деякі ресурси PIN-коду є спільними.

● EBC (≤1 канал): підтримує 8-бітний/16-бітний вихід, максимум 32 рівні відтінків сірого, максимальна роздільна здатність 2560x1920 при 85 Гц;

Примітка. Деякі ресурси PIN-коду є спільними.

● Аудіо (≤9 каналів): 5 груп SAI, підтримка режиму «master-slave», ширина від 8 до 32 біт і частота дискретизації до 48 кГц; 2 групи PDM, головний режим, підтримка 8-канального входу, ширина від 16 до 32 біт і частота дискретизації до 192 кГц; 2 групи SPDIFTX; 1 група DSM PWMAudio;

Примітка. Чотири модулі ASRC (асинхронний перетворювач частоти дискретизації) передбачені для перетворення частоти дискретизації аудіоданих; інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними;

● Ethernet (≤2 канали): підтримує 2 інтерфейси RGMII зі швидкістю передачі даних 10/100/1000 Мбіт/с.

Примітка. Інтерфейс RGMII/RMII 3,3 В, деякі ресурси контактів є спільними.

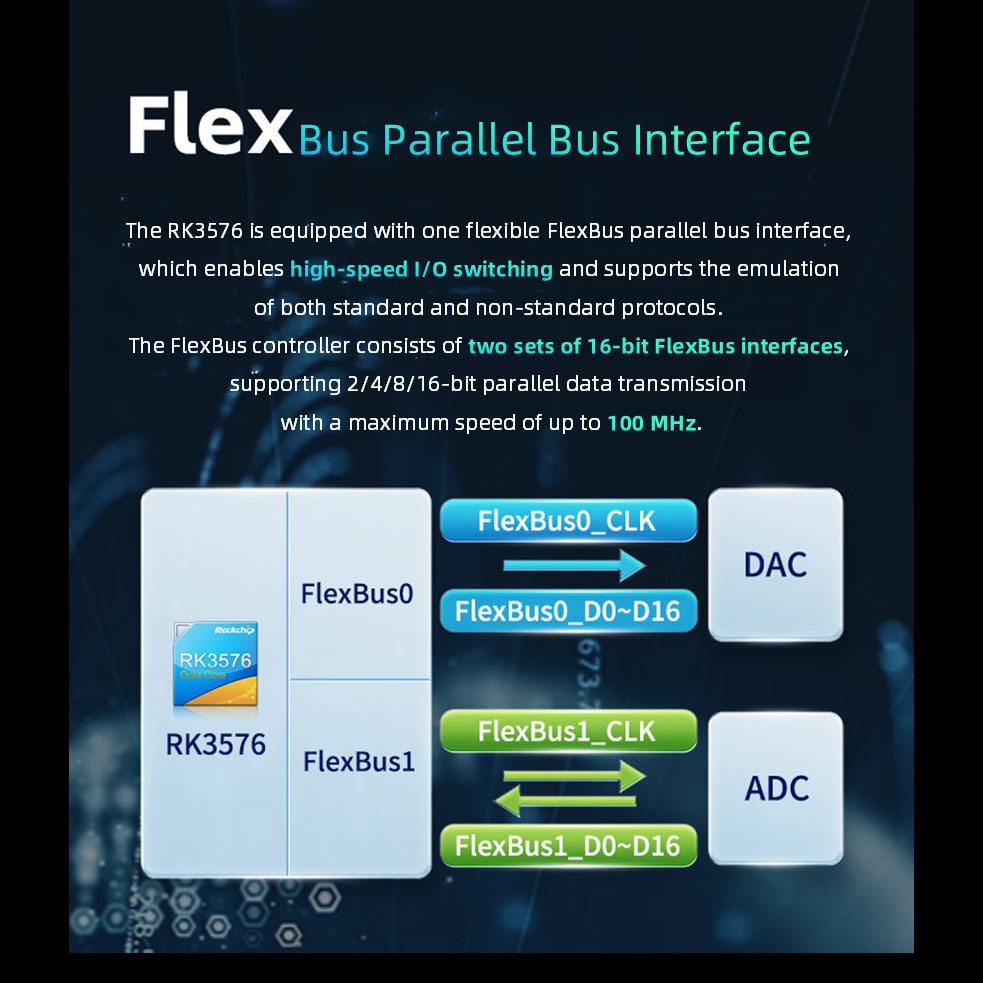

● FlexBus (≤1 канал): підтримує один гнучкий інтерфейс паралельної шини – інтерфейс FlexBus, який може досягати високошвидкісного перемикання вводу/виводу та може емулювати деякі стандартні протоколи або нерегулярні протоколи. Типовим сценарієм застосування є комбінація високошвидкісного 16-розрядного АЦП і 16-розрядного ЦАП.

Примітка: інтерфейс 3,3 В, деякі ресурси контактів є спільними.

● DSMC (≤1 канал): послідовний інтерфейс подвійної швидкості передачі даних. В основному використовується для зв’язку пристроїв PSRAM або периферійного зв’язку LocalBus (наприклад, FPGA). Примітка: інтерфейс 3,3 В, деякі ресурси контактів є спільними.

● UART (≤12 каналів): максимальна підтримувана швидкість передачі даних становить 8 Мбіт/с.

Примітка: інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними.

● I³C (≤2 канали): підтримує 7-бітний і 10-бітний режими адреси з максимальною швидкістю до 12,5 Мбіт/с, сумісний із шиною I²C з максимальною швидкістю до 400 Кбіт/с. Примітка: інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними.

● I²C (≤11 каналів): підтримує 7- і 10-бітні режими адреси з максимальною швидкістю до 400 Кбіт/с.

Примітка: інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними. SPI (≤5 каналів): настроюваний режим головний/підлеглий. Примітка: інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними.

● CAN (≤2 канали): підтримує CAN-FD; підтримує 1 Мбіт/с.

Примітка: інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними.

● ШІМ (≤3 каналів): 3 незалежні ШІМ-контролери, що підтримують до 16 ШІМ-каналів, 32-бітний таймер/лічильник.

Примітка: інтерфейс 1,8 В/3,3 В, деякі ресурси контактів є спільними.

Примітка. Деякі ресурси PIN-кодів мультиплексуються. Будь ласка, зверніться до таблиці порівняння функцій контактів для отримання детальної інформації.

Зв'яжіться з нами для отримання зразків та додаткової інформації!

Переваги сервісу

Мінімальне замовлення: 1 одиниця | Підтримка масових замовлень | Безкоштовний SDK | Безкоштовна технічна підтримка | Налаштування прийнято
