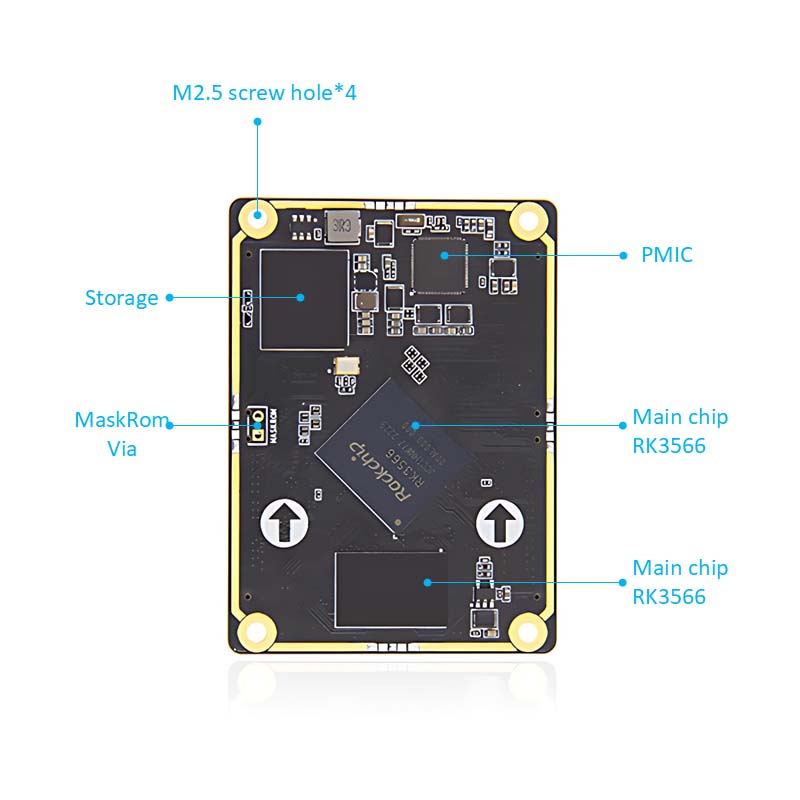

Rockchip RK3566 BTB Core Board

1. Rockchip RK3566 BTB Core Board може використовуватися як високопродуктивний одно бордовий комп'ютер та вбудований материнська плата для дисплея, управління, передачі мережі, зберігання файлів, обчислення краю та інших сценаріїв.

2. Використовуючи Rockchip RK3566 як основну мікросхему, він приймає 22-нм технологію процесу з основною частотою до 1,8 ГГц, інтегрованим з чотирьохядерним 64-бітним процесором Cortex-A55 та графічним процесором Malig52EE, підтримує 4K декодування та 1080p, що підтримує придатність довідників, вбудованих незалежних, може бути використане для легких програм.

3. Забезпечте різноманітні комбінації пам’яті та зберігання на вибір, бортова конфігурація обладнання є збалансованою, а діапазон додатків широкий.

4. Вбудована незалежна обчислювальна потужність NPU може досягати 1 т.

5. Висока інтеграція, з багатими інтерфейсами розширення, з Gigabit Ethernet Port, HDMI, EDP, Minipcle, USB3.0, USB2.0, інтерфейсом екрана MIPI та інтерфейсом камери MIPI, аудіоінтерфейсом та іншими периферійними пристроями, може дати повну відтворення продуктивності процесора та подальше розширити використання сценаріїв.

6. Офіційно підтримує основні зображення Andriod 11, Debain, Ubuntu операційної системи та може бути застосована до різних середовищ додатків.

7. Повністю відкритий код, надаючи офіційні підручники, повні набори для розробки водія SDK, схеми дизайну та інші ресурси, ви можете легко розпочати роботу без сліпих місць.

Особливості продукту

1. Безкоштовний SDK

2. Правління до структури правління. RK3566 RK3568 Дві основні дошки сумісні

3. Підтримує кілька інтерфейсів екрана, підтримує до 4K60 кадр. Підтримує HDMI, MIPI DSI, EDP, LVDS

4. Вбудований незалежний NPU, обчислювальна потужність може досягти 1 т.

5. Кілька конфігурацій: 1/2/4/8GB LPDDR4; 8/32/64/128 ГБ EMMC

6. 4K декодування; Gigabit Ethernet Port; USB3.0

7. Надайте технічну підтримку

Параметри продукту

Параметри ядра

Роз'єм: 260pins DDR4 роз'єм, модель: ASOA826-H2SB-7H

Основна мікросхема: RK3566 (чотирьохядерний Cortex-A55, 1,8 ГГц, Mali-G52)

IO: 260 золотих пальців, 0,5 мм відстань, ведуть усі i0

Пам'ять: 1/2/4/8 Гб, LPDDR4/4x, 1056 МГц

Зберігання: 8/32/64/128 Гб, EMMC

Параметри плінтуса

Роз'єм: 260pins DDR4 роз'єм, модель: ASOA826-H2SB-7H

Інтерфейс живлення: 12В@1a (1a і вище) вхід постійного струму, інтерфейс постійного струму

Ethernet: 10/100/1000m Адаптивний порт Ethernet

HDMI: Екранний інтерфейс HDMI2.0*1, Максимальна роздільна здатність 4096*2160@60 Гц

LVDS: інтерфейс екрана LVDS*1, один канал 8bit

MIPI-DSI: Інтерфейс екрану MIPI*1; Одиночний режим MIPI Максимальна роздільна здатність 1920*1080@60 Гц

MIPI-CSI: Інтерфейс камери MIPI*2, підключення IMX415/OV8858 Камера

EDP: EDP1.3 Екранний інтерфейс*1, інтерфейс EDP Touch*1

USB2.0: Type-A Інтерфейс*3 (хост); Інтерфейс Type-C*1 (OTG) для інтерфейсу для спалювання мікропрограмного забезпечення

USB3.0: Type-A Інтерфейс*1 (хост)

Wi -Fi+Bluetooth: на борту модуля Bluetooth Wi -Fi, модель: RTL8821CU

Інтерфейс PCLE: інтерфейс міні-PCLE, може використовуватися з мережевою карткою Wi-Fi повної висоти або напів-висотою, модулем 4G або іншим модулем інтерфейсу міні-pcle

Власник SIM -карт: Функцію SIM -картки необхідно використовувати з модулем 4G

1²C: 1²C*2

Серійний порт: Серійний порт налагодження*1 (UART2) Параметр за замовчуванням 1500000-8-N-1; LVTTT Serial Port*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

Власник картки TF: Підтримка картки Micro SD (TF) для запуску системи до 512 Гб

Аудіо: аудіо -вихід, 3,5 -мм аудіо -гніздо*1 (зелений); Аудіо вхід, 3,5 -мм аудіозапис*1 (червоний) інтерфейс мікрофона мікрофона*1

Інтерфейс динаміків SPK*1 може підключити динамік живлення 1w

Кнопки: кнопка живлення; Кнопка Maskrom; Кнопка відновлення

Інфрачервоний приймач: підтримує функцію інфрачервоного пульта дистанційного керування

RTC: RTC Power Socket*1

Інтерфейс вентилятора: підтримує встановлення 5В охолодження вентиляторів
