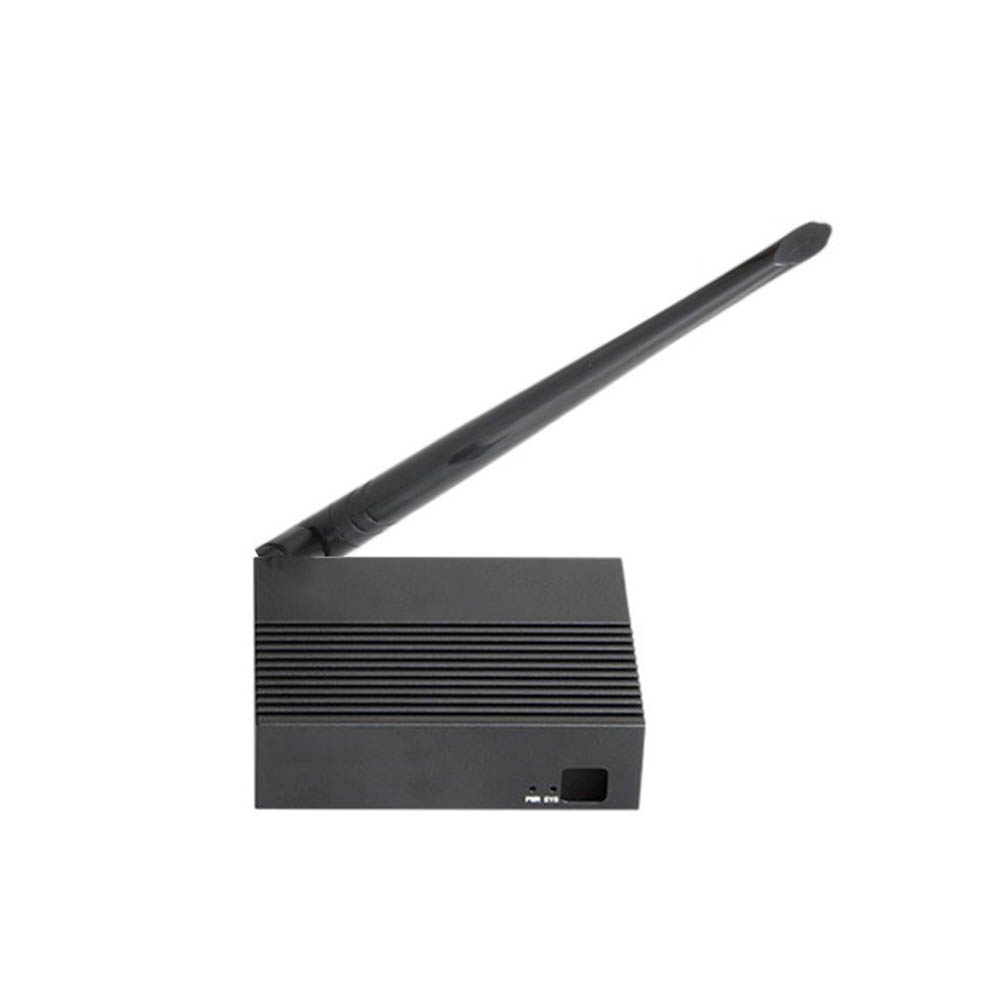

Rockchip RK3566 AI Edge Computing Box

Вступ Ради з розвитку

● Ця плата розробки-це низька потужна, високопродуктивна однокласна комп'ютер. Він має велику кількість часто використовуваних периферійних пристроїв на борту, і його можна використовувати як високопродуктивне одно бордовий комп'ютер та вбудовану материнську плату. В основному він спрямований на виробників та вбудованих розробників початкового рівня, і його можна використовувати в різних сценаріях, таких як дисплей, управління та передача мережі.

● Using Rockchip RK3566 as the main chip, it is equipped with dual-band WiFi+BT4.2 wireless module dual Gigabit Ethernet port, USB3.0, USB2.0, Mini PCle, HDMI, MIPI screen interface and MIPI camera interface, audio interface, infrared reception, TF card holder and other peripherals, leading out 40Pin unused pins, compatible з інтерфейсом Raspberry Pi.

● Плата забезпечує різноманітні конфігурації пам’яті та зберігання на вибір та може легко запустити системи Linux або Android.

● Вбудована незалежна обчислювальна потужність NPU може досягти 1 т., Які можна використовувати для легких додатків штучного інтелекту.

● Офіційно підтримує основні зображення Andriod 11, Debain, Ubuntu операційної системи, які можуть бути застосовані до різних середовищ додатків.

● Повністю відкритий код, надаючи офіційні підручники, забезпечуючи повні набори для розробки водія SDK, схеми дизайну та інші ресурси, зручно для використання користувачів та вторинного розвитку.

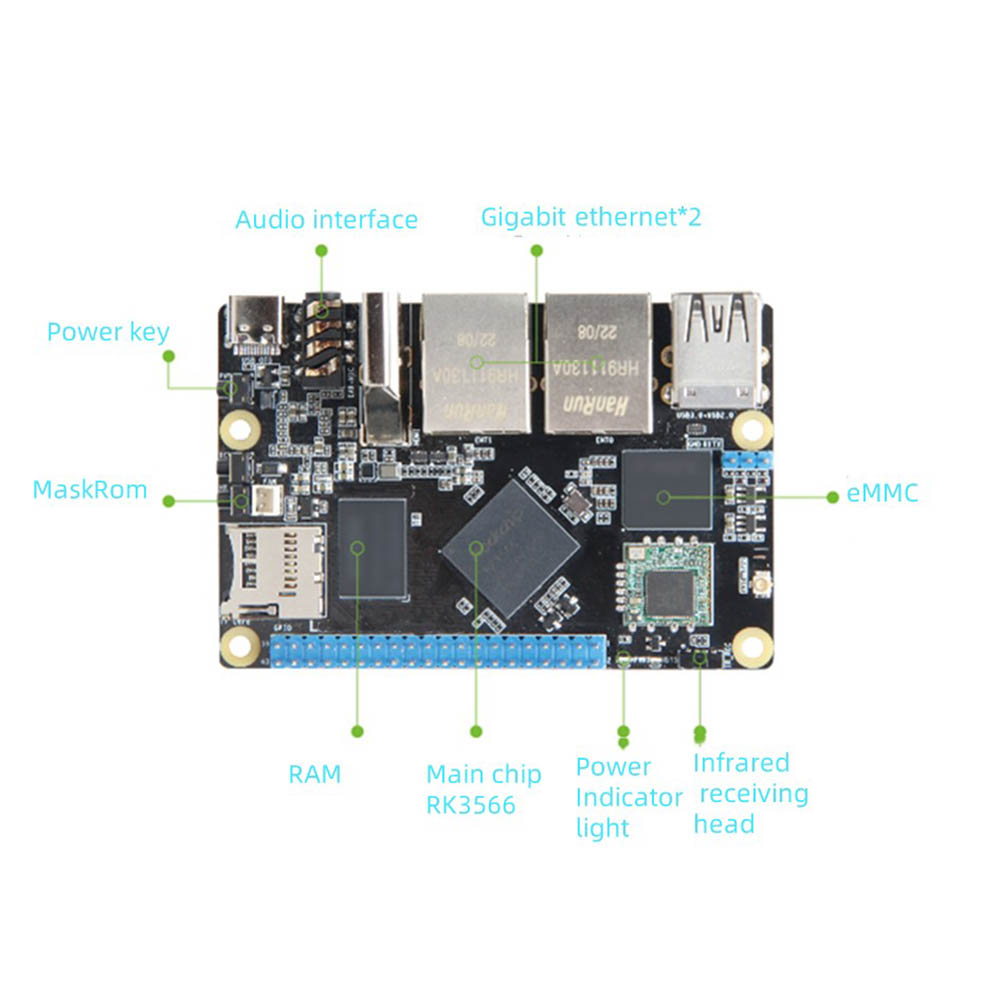

Параметри Ради розробки

● Інтерфейс живлення: 5 В@3A вхід постійного струму, інтерфейс Type-C

● Основний контрольний мікросхема: RK3566 (чотирьохядерна Cortex-A55, 1,8 ГГц, Mali-G52)

● Пам'ять: 1/2/4/8 Гб ， LPDDR4/4x, 1056 МГц

● Зберігання: 8/32/64/128 Гб ， EMMC

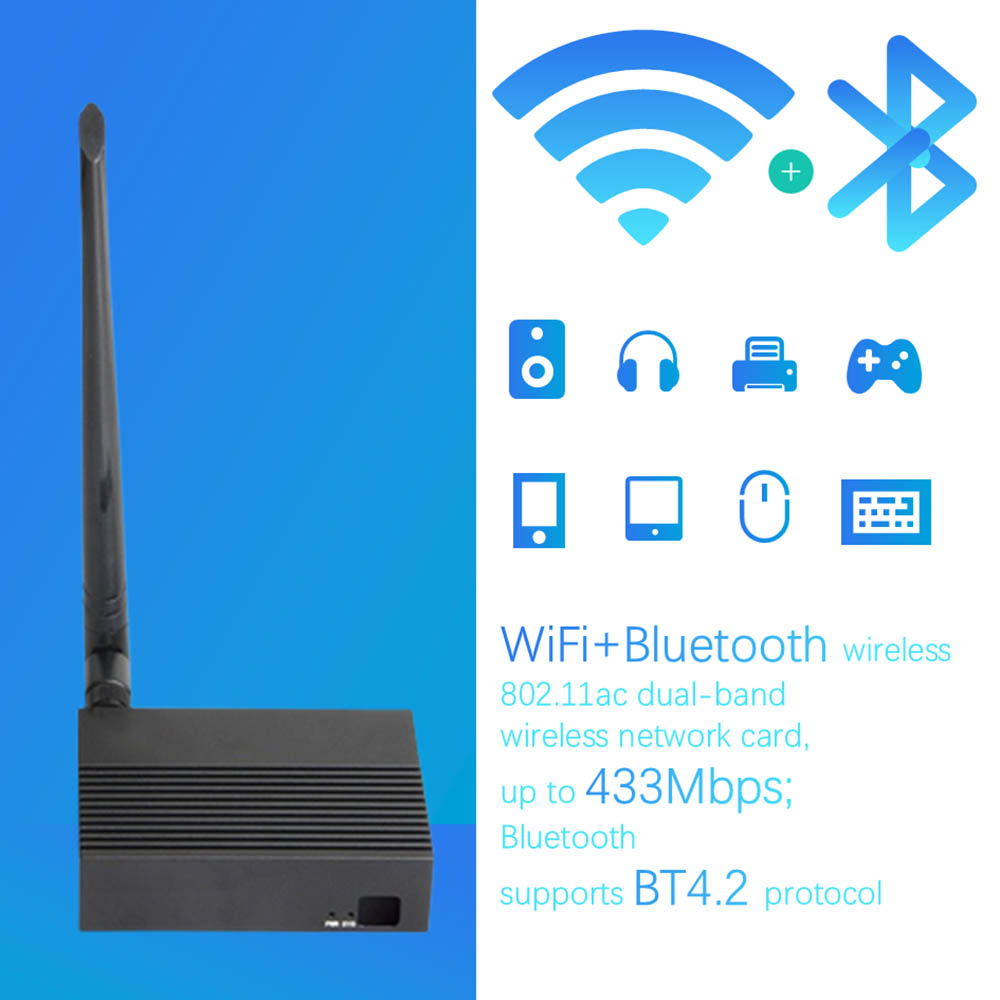

● Бездротова мережа: 802. 11AC ДВАРНА ДІЛЬНА БЕЗПЕЧНА МЕРЕЖНА КАРТА, до 433 Мбіт / с;

● Bluetooth: підтримує протокол BT4.2

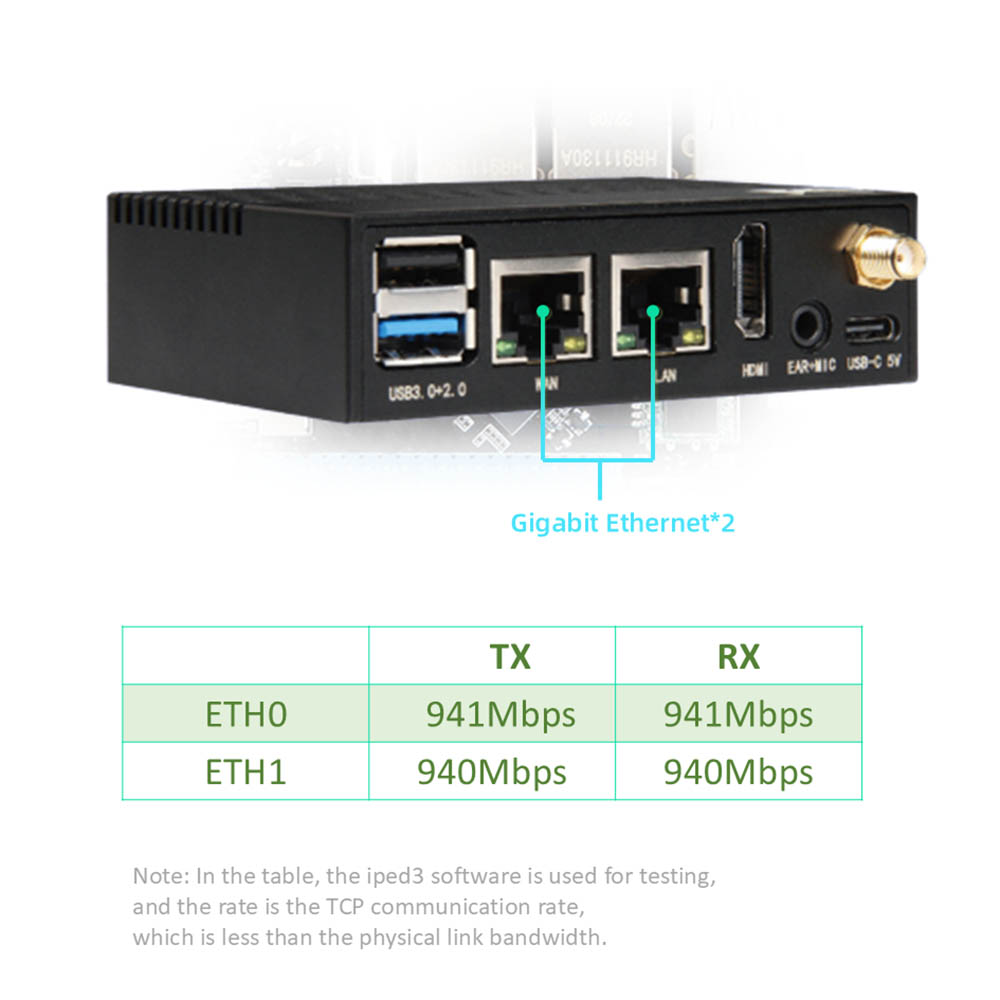

● Ethernet: 10/100/1000m Адаптивний порт Ethernet*2

● HDMI: HDMI2.0

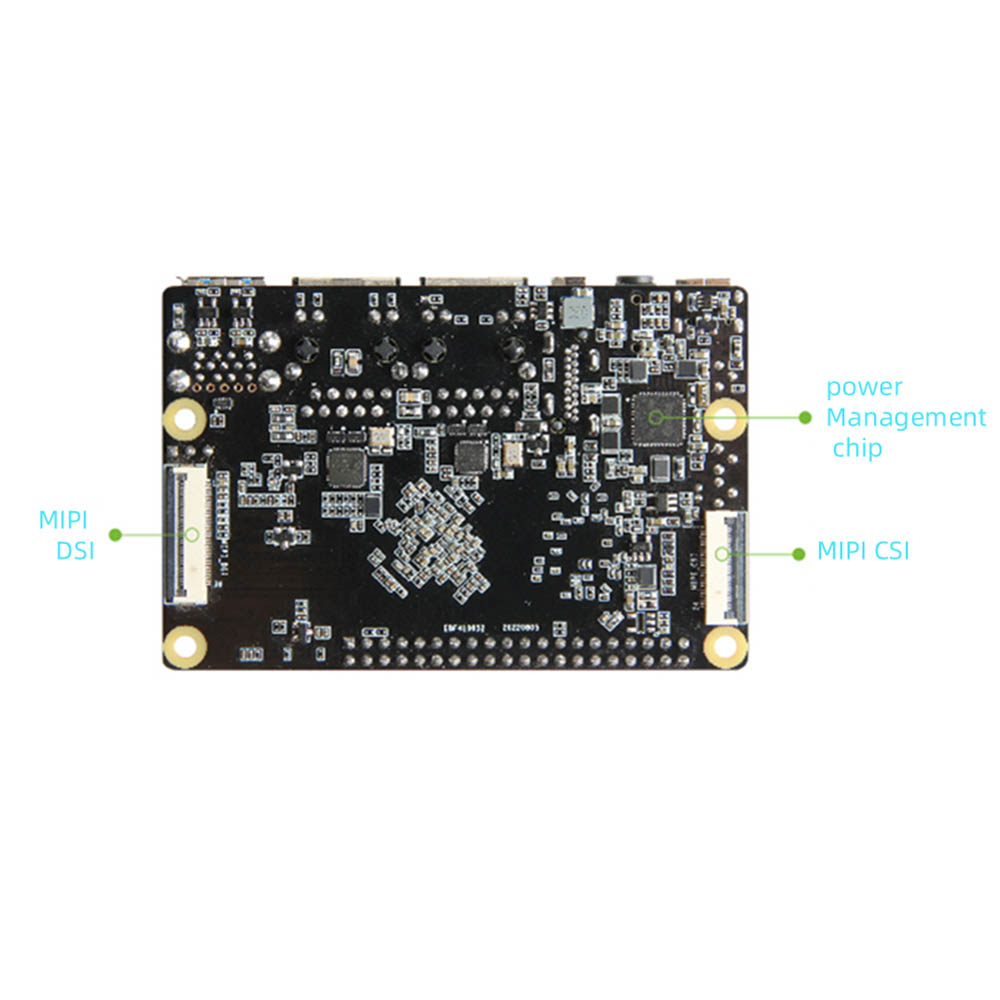

● Інтерфейс відображення: Екран Mipi-DSI MIPI

● MIPI-CSI: Інтерфейс камери MIPI

● USB2.0: Type-A Інтерфейс*1 (хост); Інтерфейс Type-C *1 (OTG) для інтерфейсу для спалювання мікропрограмного забезпечення, поділений з інтерфейсом живлення

● USB3.0: тип-A інтерфейс*1 (хост) 40pin інтерфейс сумісний

● За допомогою інтерфейсу Raspberry Pi 40PIN підтримує PWM, GPIO, I²C, SPI, UART

● Функції

● Серійний порт налагодження: Параметр за замовчуванням 1500000-8- N- 1

● Власник картки TF: Підтримка системи завантаження карт Micro SD (TF) до 128 ГБ

● Аудіоінтерфейс: вихід навушників + вхід мікрофона 2 в інтерфейсі 1

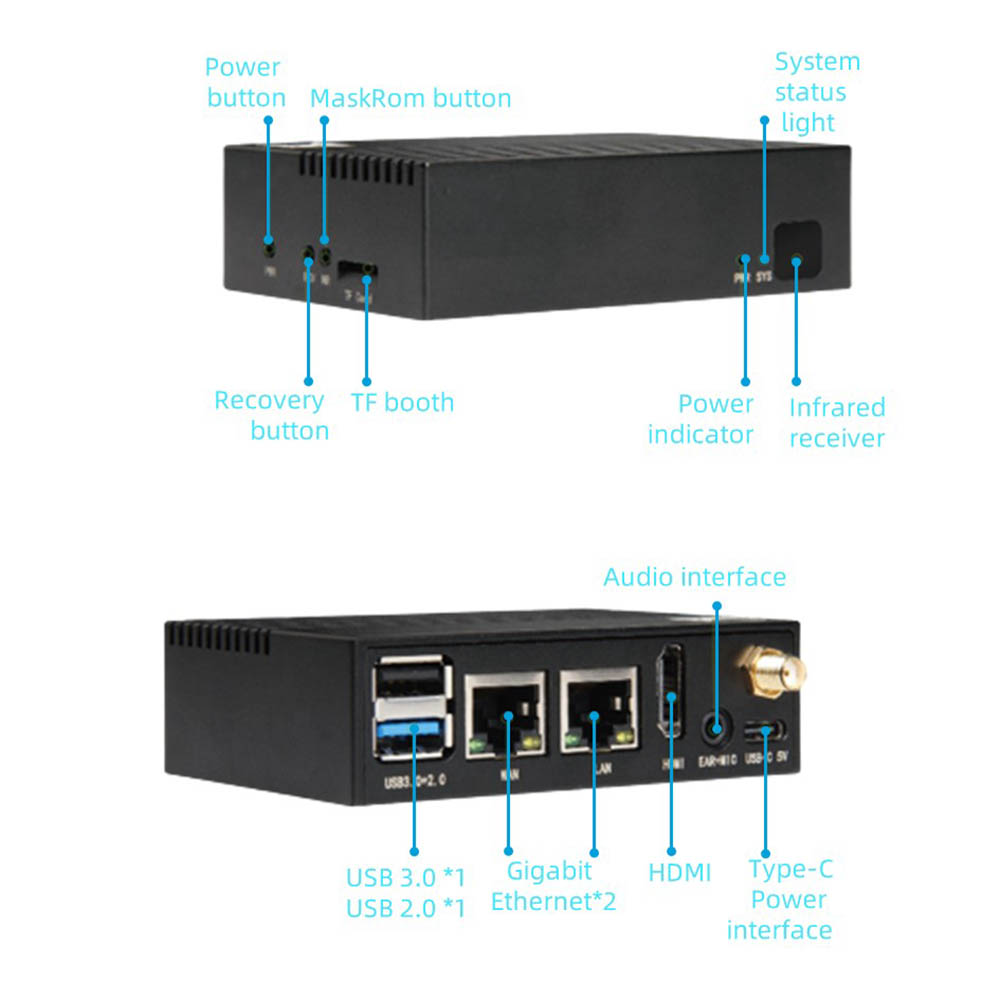

● Кнопка: кнопка живлення; Кнопка Maskrom; Кнопка відновлення

● Інфрачервоний приймач: Підтримуйте функцію інфрачервоного пульта дистанційного керування

● Інтерфейс вентилятора: Підтримуйте встановлення вентиляторів для розсіювання тепла

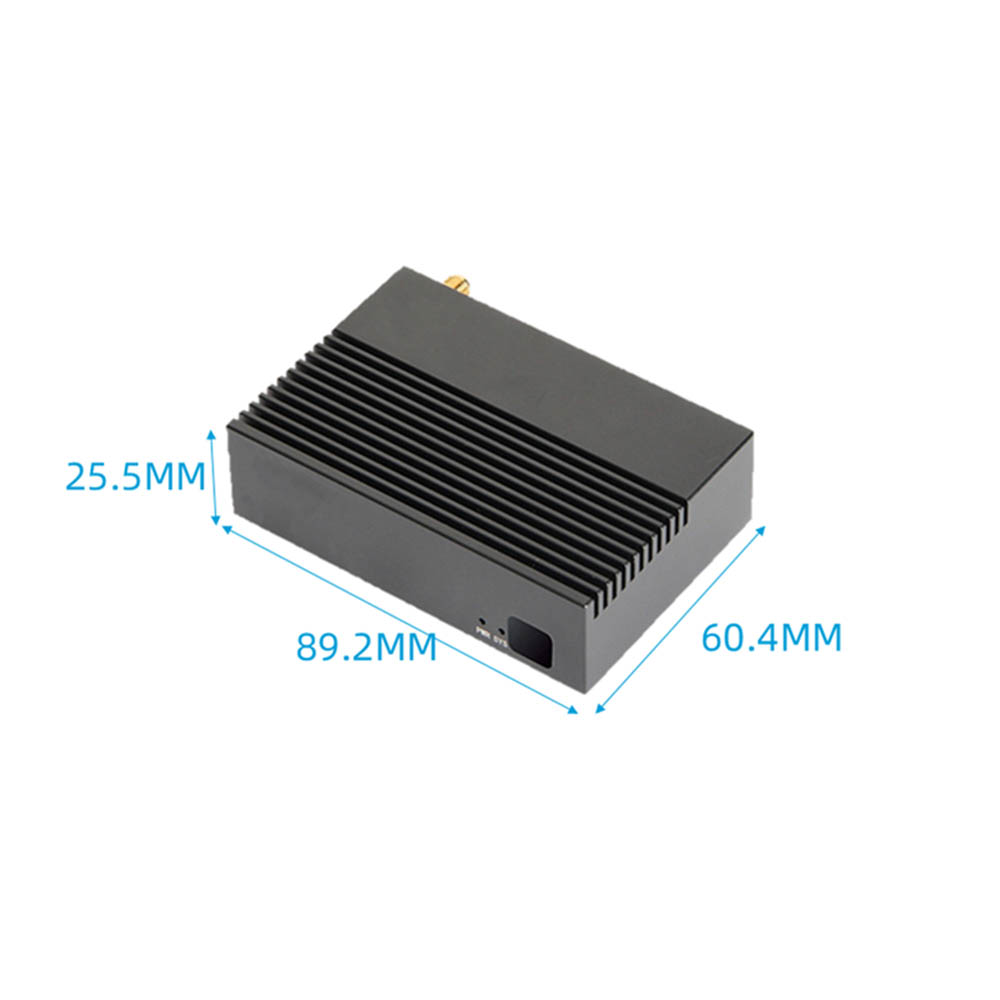

Параметри випадку показані нижче

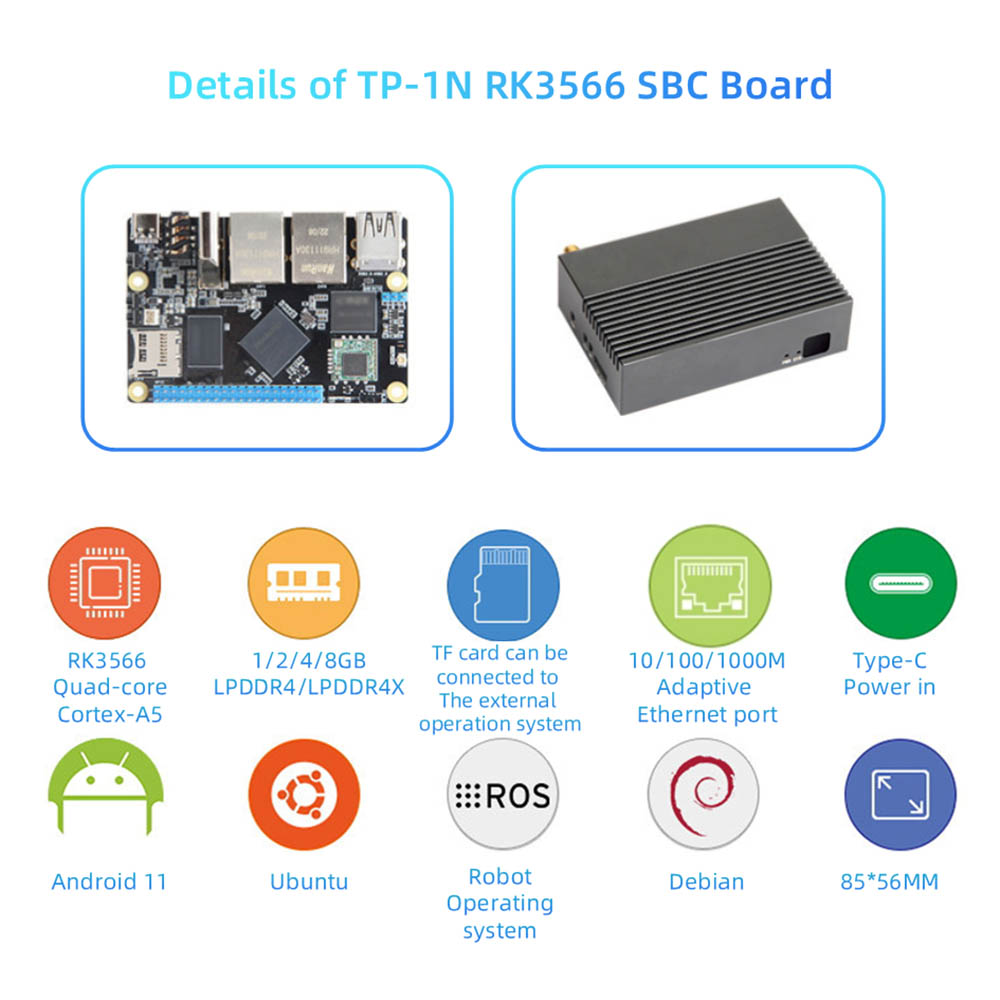

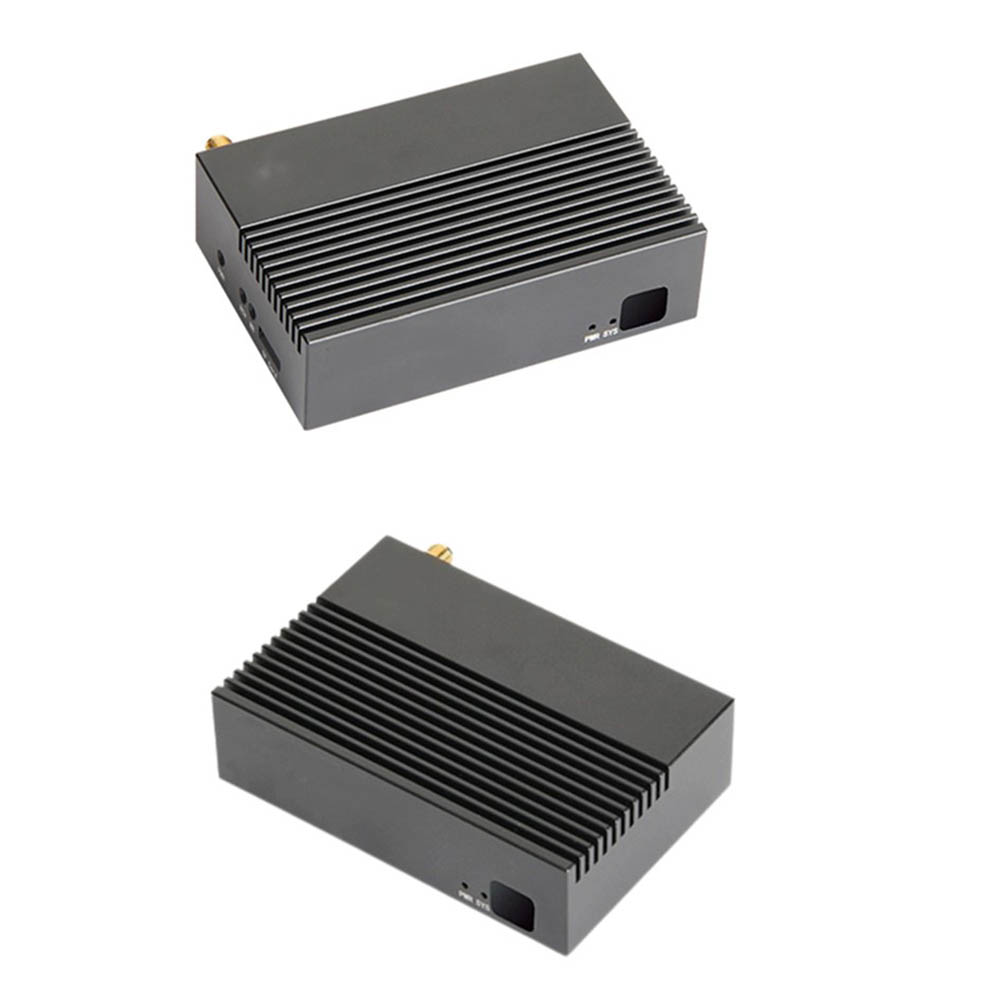

Деталі справи
