Rockchip RK3562 Цифрові вивіски SBC Industrial Controller

● Плата TP-1HS може використовуватися як високоефективне одно бордовий комп'ютер та вбудовану материнську плату для відображення, управління, мережевої коробки, зберігання файлів, обчислення краю та інші сценарії.

● Використовуючи Rockchip RK3562/RK3562J як основну мікросхему, він приймає 22-нм вдосконалену технологію процесу з основною частотою до 2,0 ГГц, інтегрованим чотирьохядерним 64-бітним процесором Cortex-A53 та GRAMMALI-G52, підтримує 4-кратне декодування відео, супер-можливості для обробки зображень та підтримує багатосм'яку.

● Вбудована незалежна обчислювальна потужність NPU може досягти 1 т.

● Забезпечує різноманітні комбінації пам’яті та зберігання на вибір із збалансованою конфігурацією обладнання на борту та широким спектром програм.

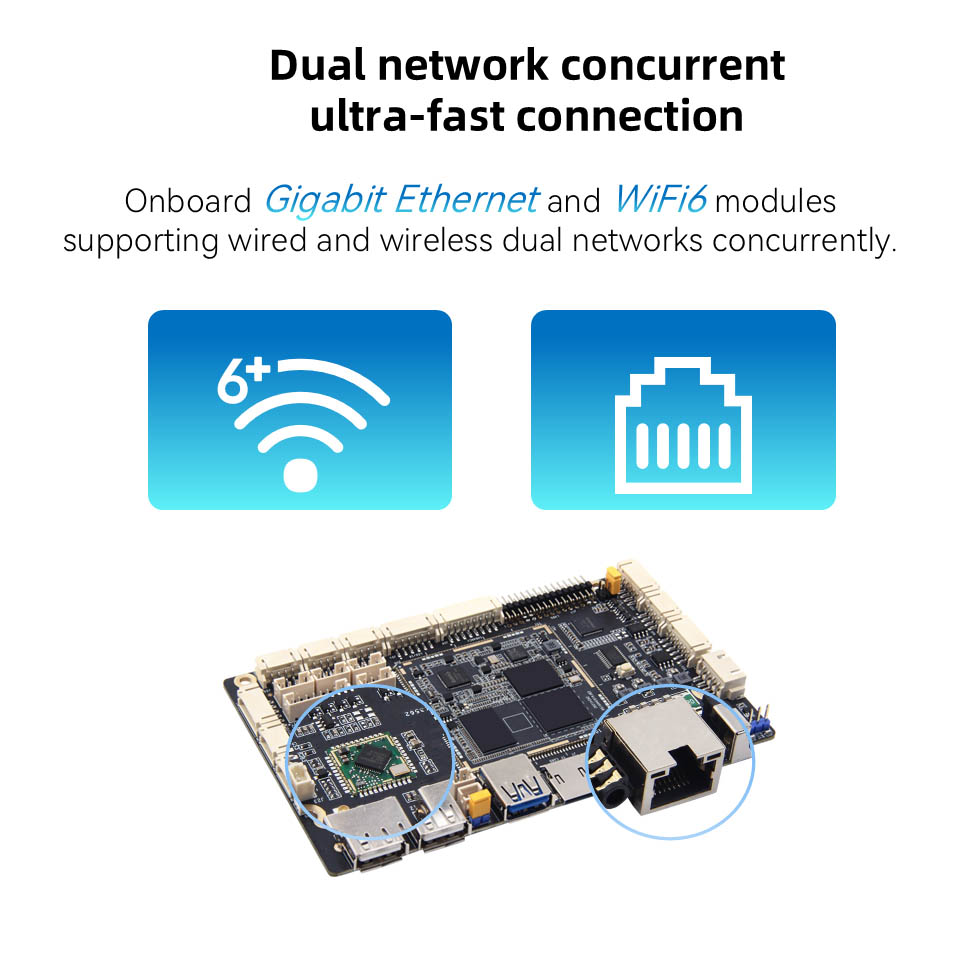

● Висока інтеграція, з багатими інтерфейсами розширення, бортом WIFI6, Gigabit Network Port, LVDS, USB3.0/2.0, Mipids1, чотиристороннім Mipics1, аудіоінтерфейсом, інфрачервоним прийомом, власником карток TF та іншими периферійними пристроями, може дати повну гру на продуктивність процесора та подальше розширити сценарії використання.

● Офіційна служба підтримує основні зображення операційної системи Android, Debain та Ubuntu, і може бути застосована до 6) різних середовищ додатків.

● Дані є повністю відкритими кодом, забезпечуючи повні набори для розробки драйверів SDK, схеми дизайну та інші ресурси, що дозволяє легко розпочати роботу.

Особливості

1.

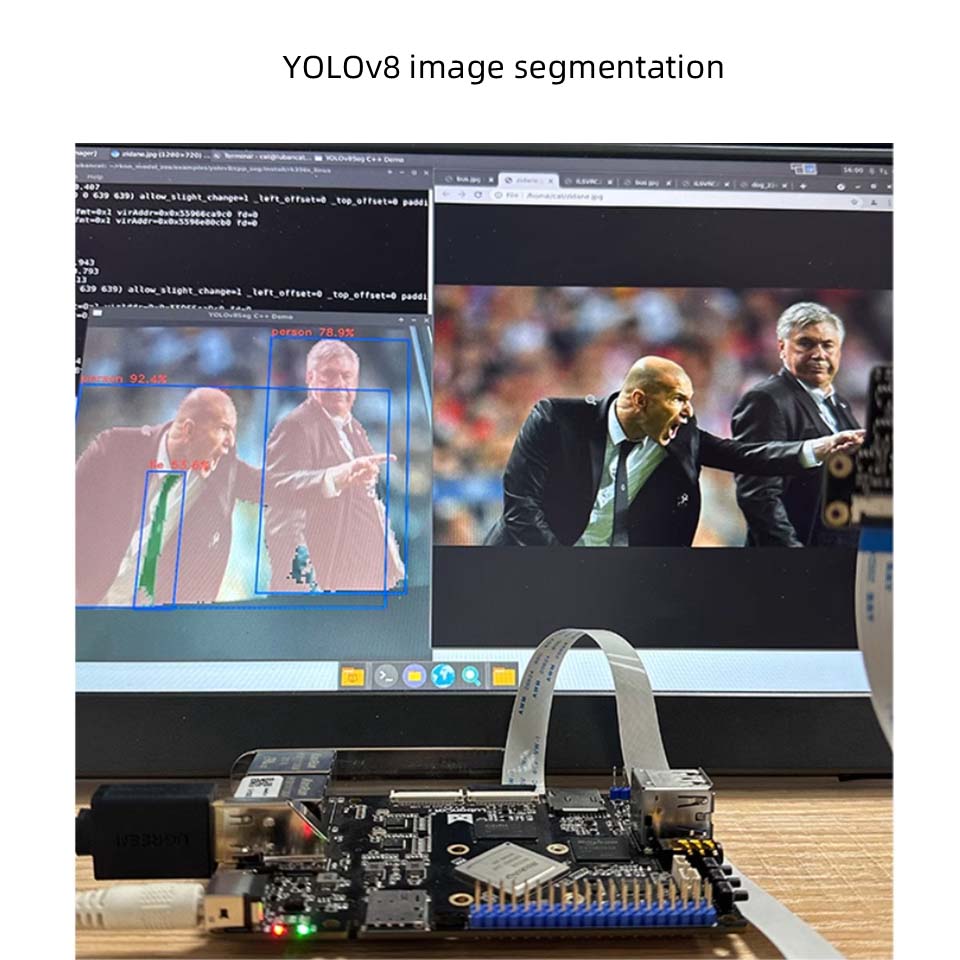

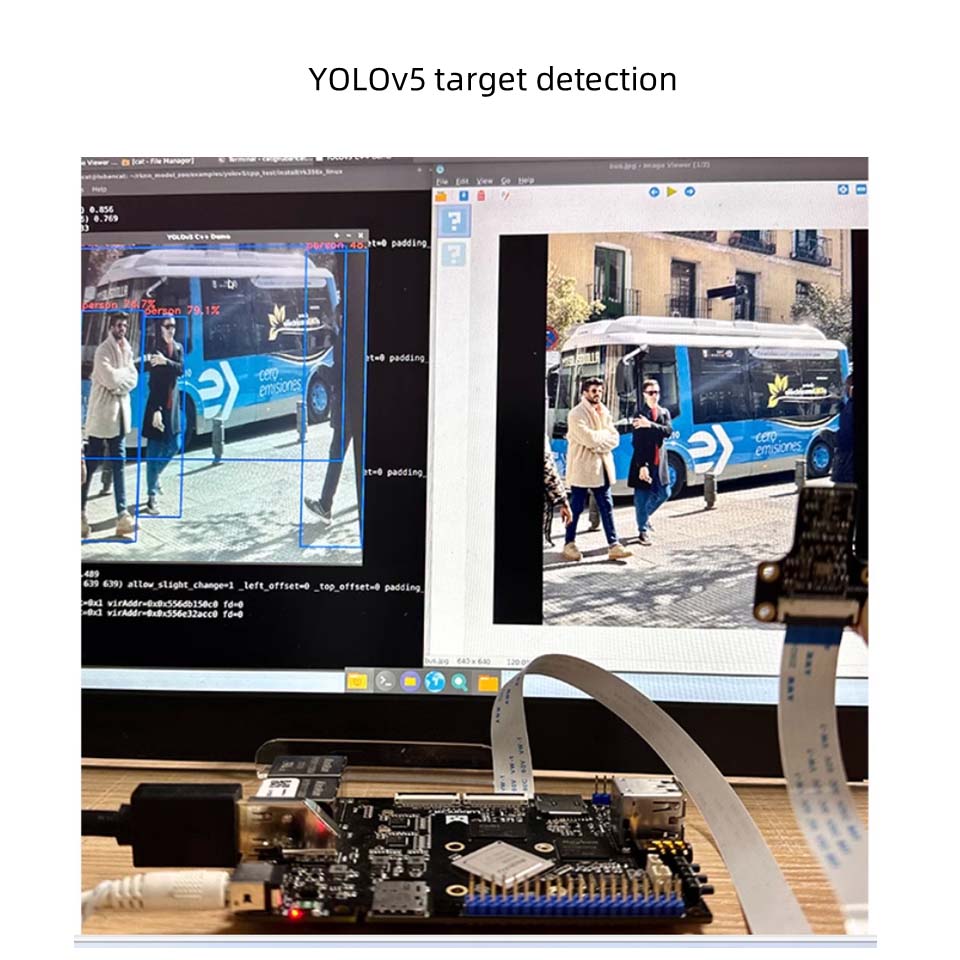

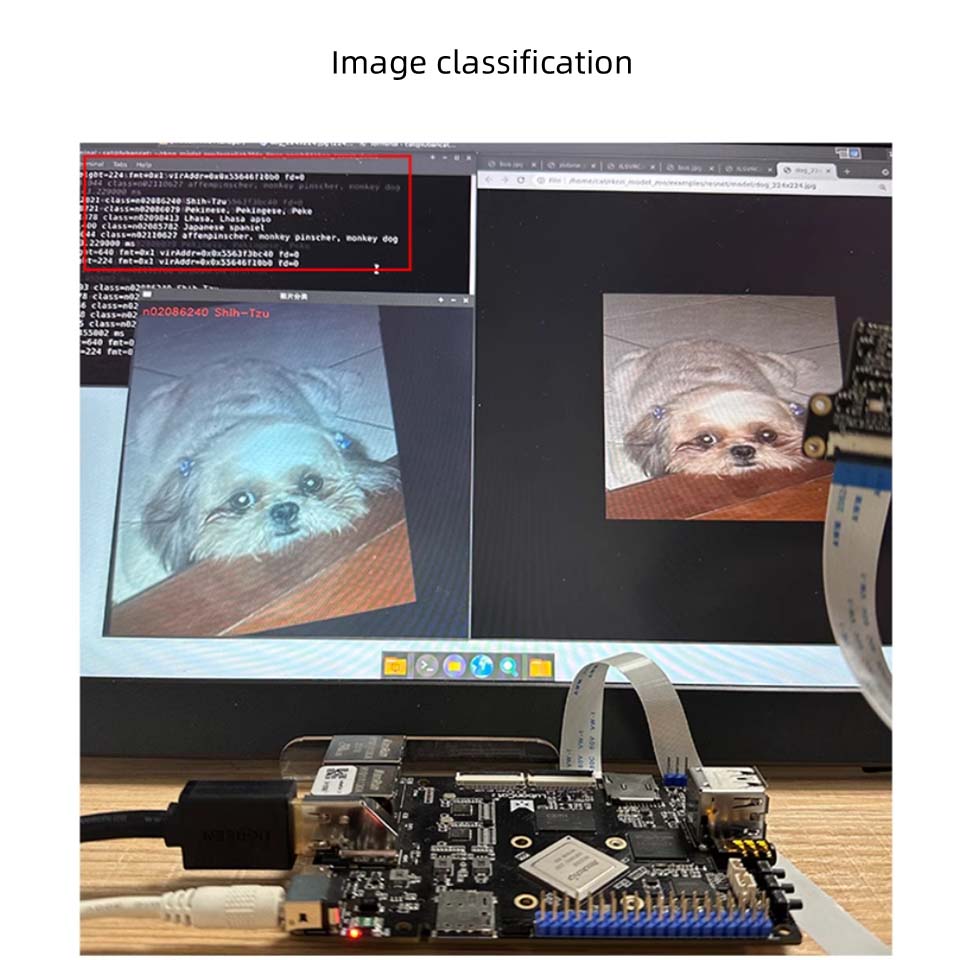

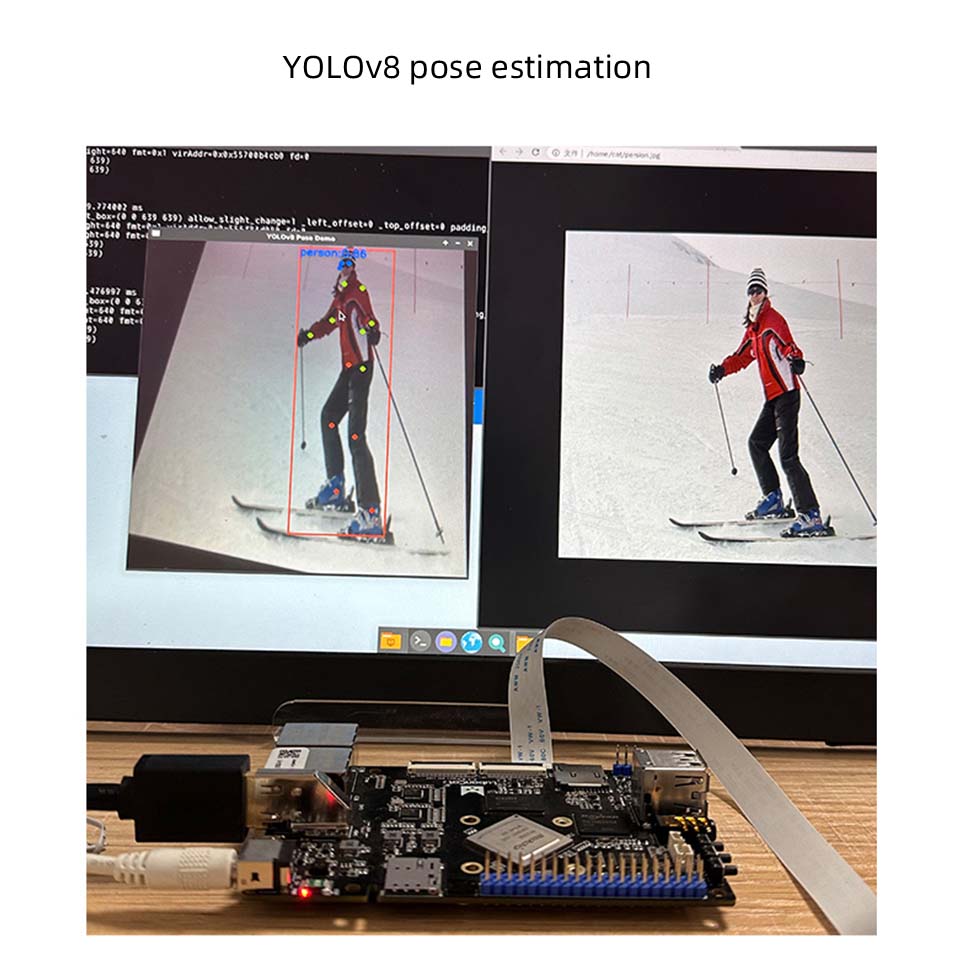

2. Вбудований незалежний NPU, обчислювальна потужність може досягти 1 т.

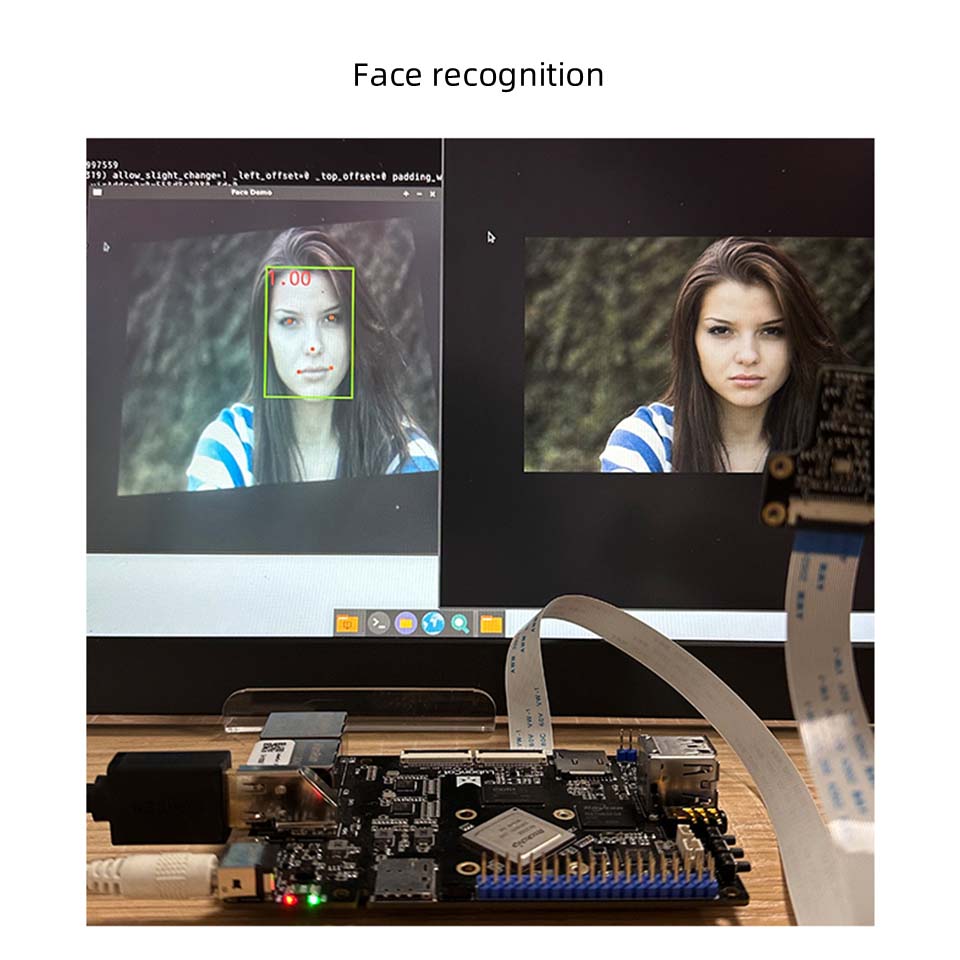

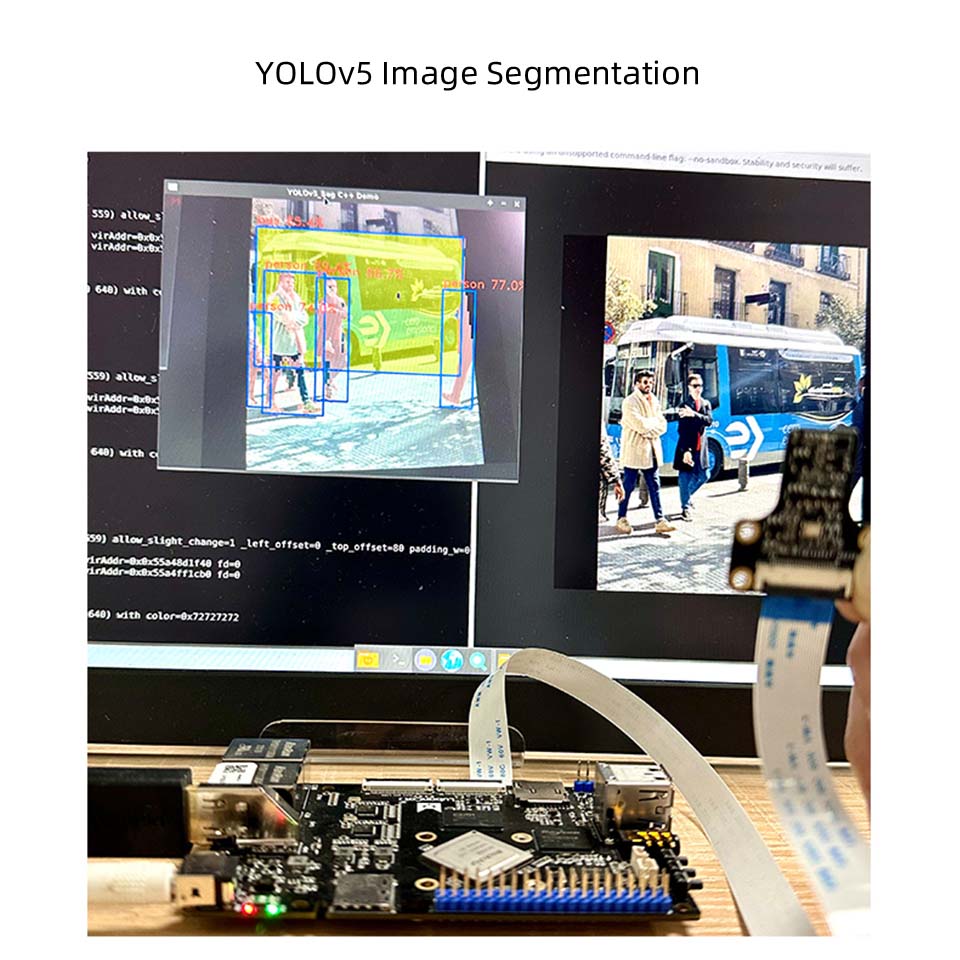

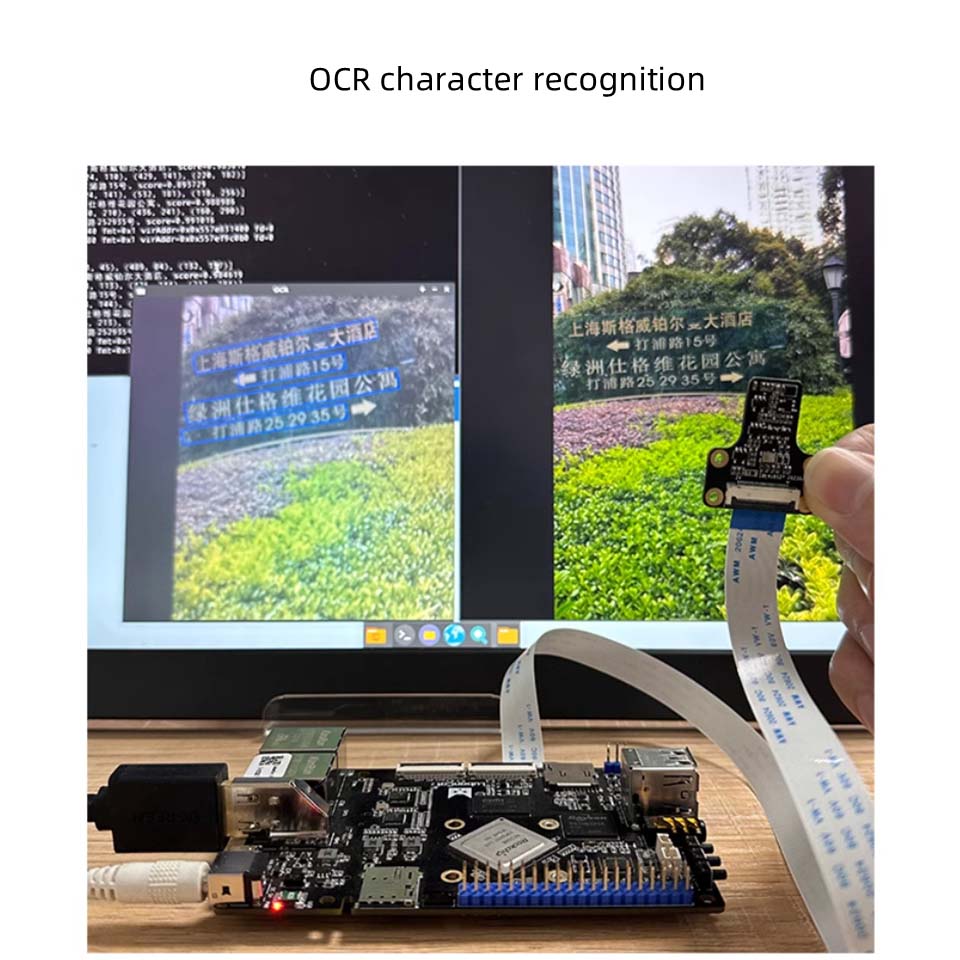

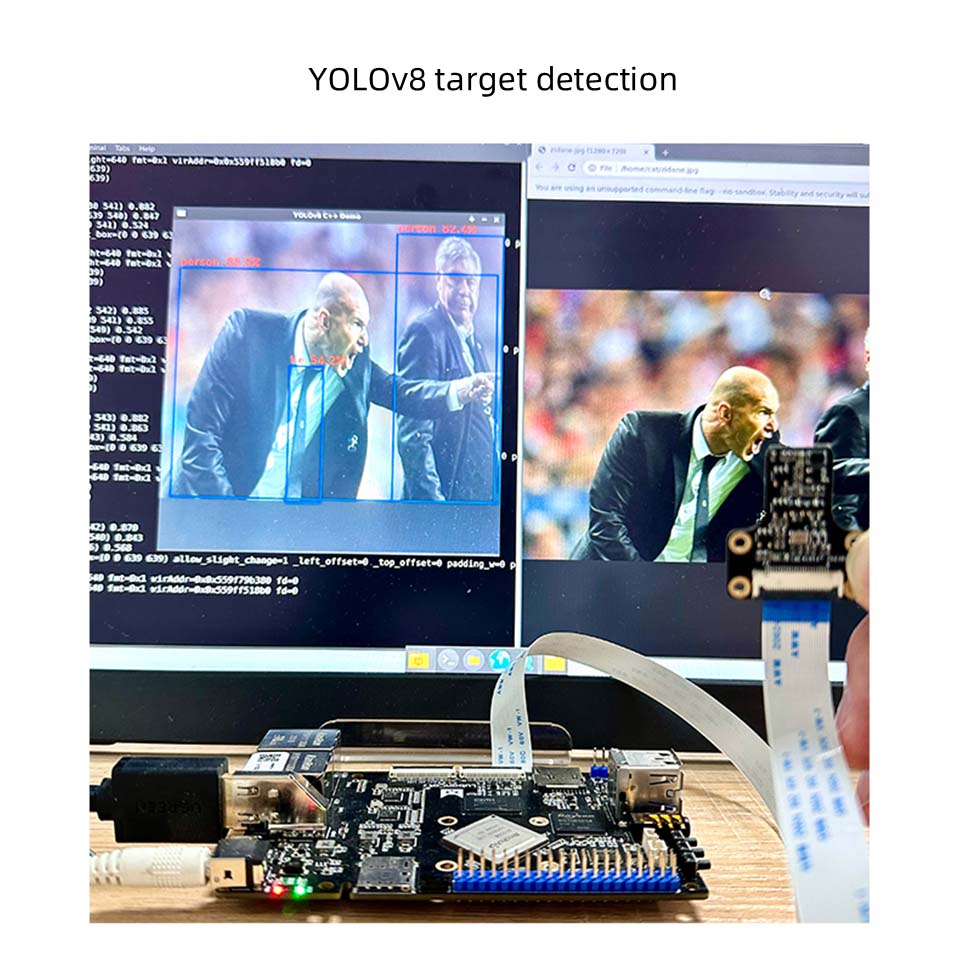

Підтримує перемикання моделей архітектури з основними клацаннями, може використовуватися для легких програм штучного інтелекту

3. Потужні можливості аналізу зображень, легке декодування 4K

Підтримує 4K@30 кадрів H.265 \ VP9 Формат декодування та 1080p60 кадрів H.264 Кодування формату

4. Багаті інтерфейси розширення для задоволення потреб периферійних пристроїв

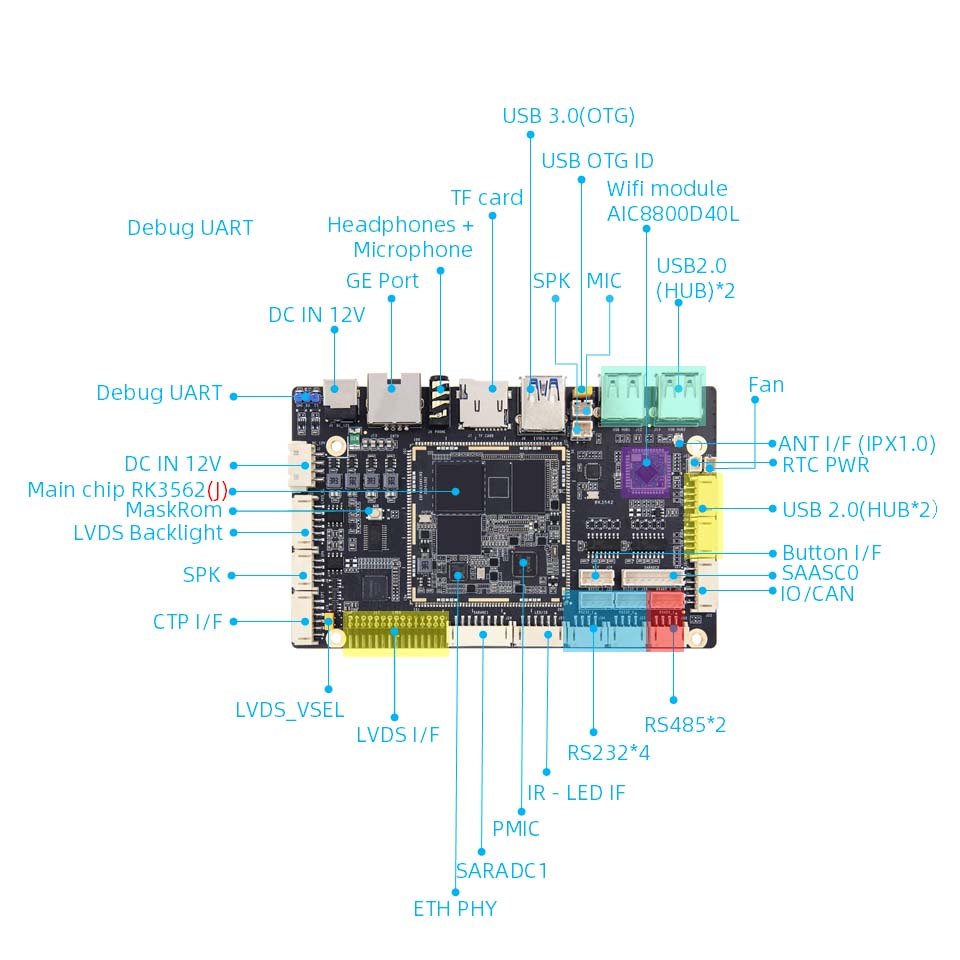

З гігабітним мережевим портом, LVDS, USB3.0/2.0, MIPI DS1, чотиристороннім Mipics1, аудіоінтерфейсом, інфрачервоним прийомом, тримачем карт TF та іншими інтерфейсами, він може легко розширити Ethernet, TF-карту, камеру, екран, мікрофон та інші пристрої; Крім того, є окремі RS232, RS485, CAN, інтерфейси придбання ADC для задоволення різних зовнішніх потреб.

Застосування продукту

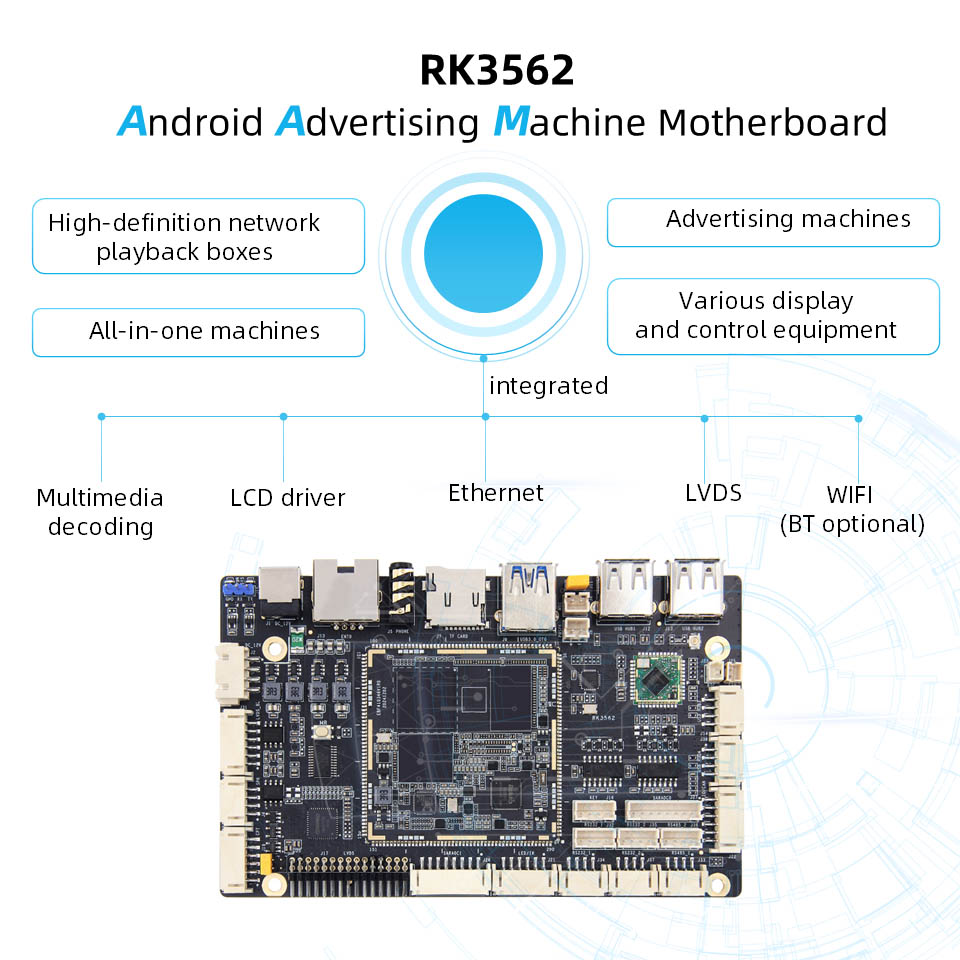

Підходить для коробки гравців з високою чіткою чіткою чіткою чіткою чіткістю, рекламних машин та машин все в одному тощо. Інтегрує мультимедійне декодування, РК-драйвер, Ethernet, LVDS, Wi-Fi (функція Bluetooth необов’язково)

Параметри

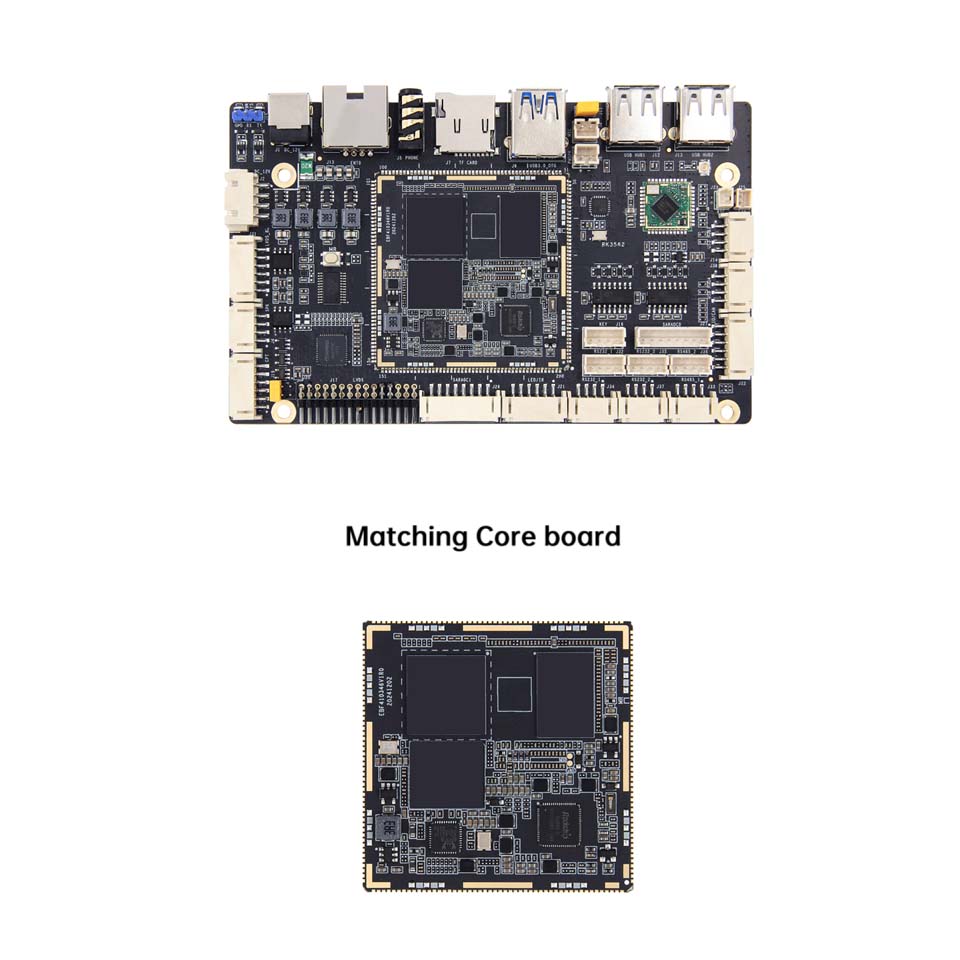

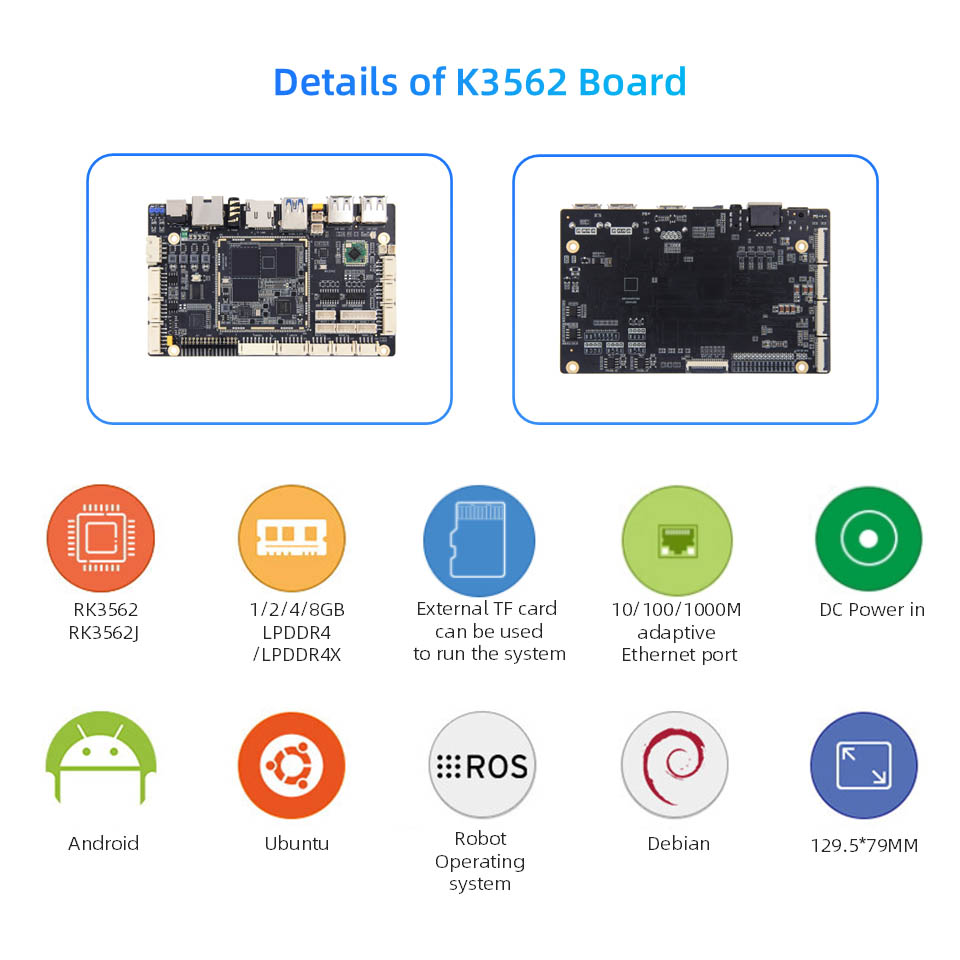

Апаратна конфігурація дошки Luban Cat 1HS

● Основний чіп:

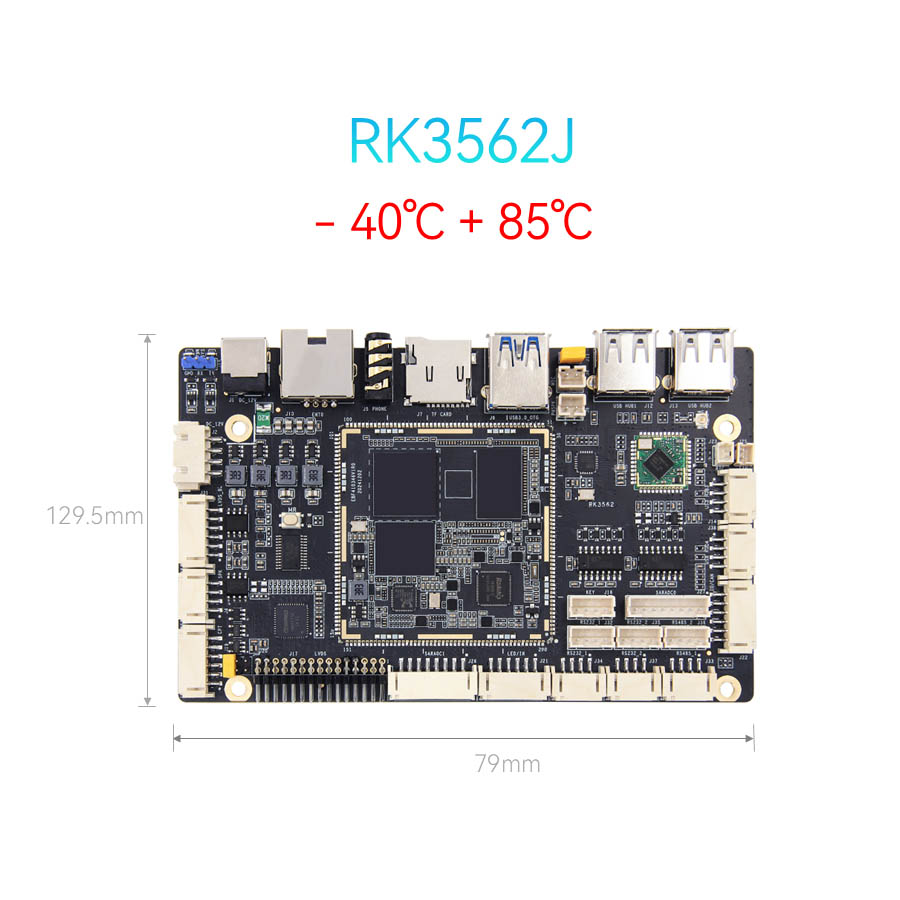

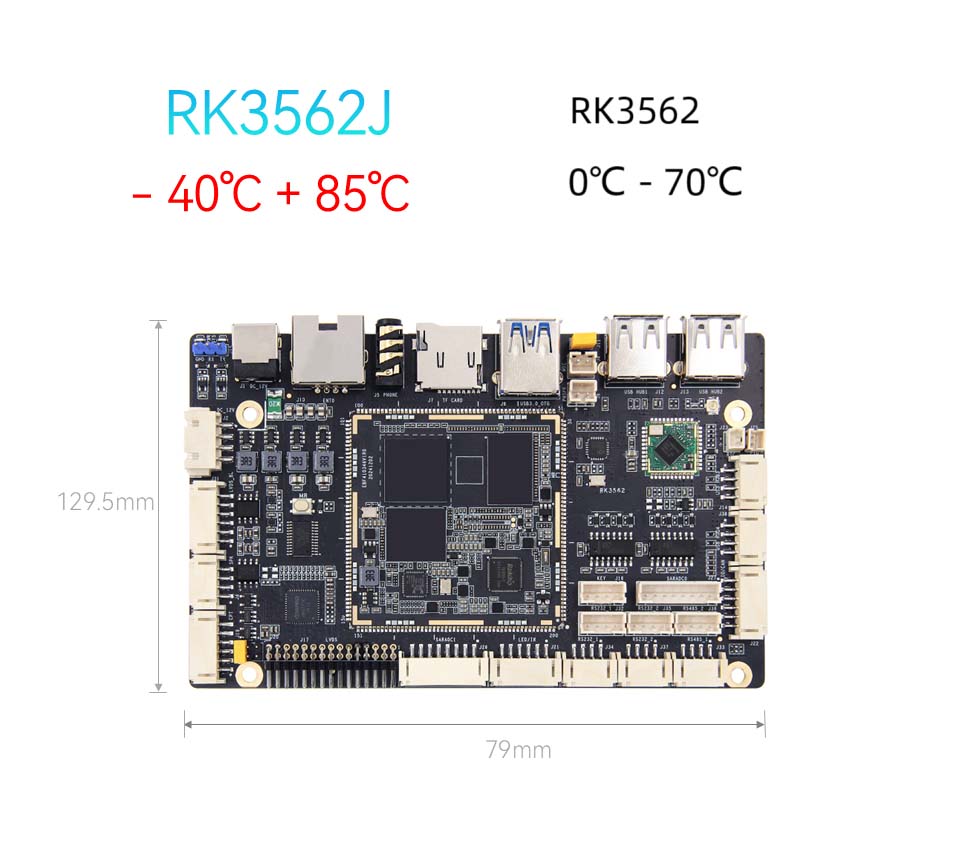

● Модель: RK3562/RK3562JCPU: чотирьохядерна Cortex-A53, основна частота до 2,0GHZGPU: Mali-G52NPU: 1tops Computing Power (промисловий клас RK3562J без NPU)

● Пам'ять: 1/2/4/8 Гб, LPDDR4/4x (настроюється)

● Зберігання: 8/32/64/128 Гб, EMMC (настроюється)

● Інтерфейс живлення: DC 12V@2A вхід постійного струму

● Ethernet: Gigabit Network Port*1, підтримує швидкість передачі даних 10/100/1000 Мбіт/с/с

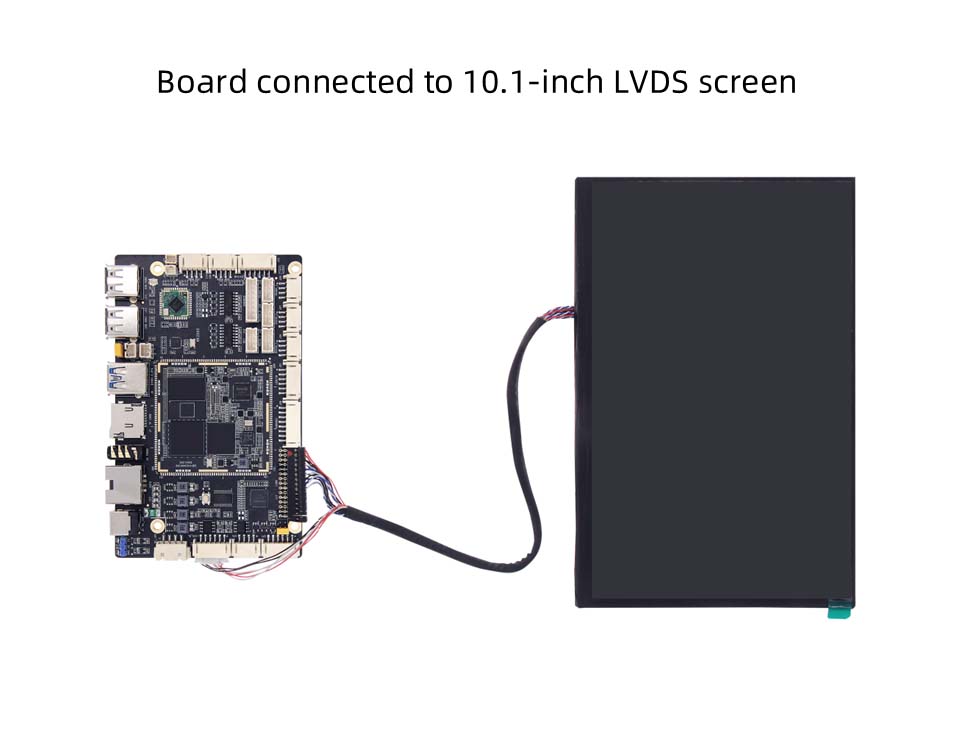

● LVDS: 2*15PIN ENCREFING LVDS*1

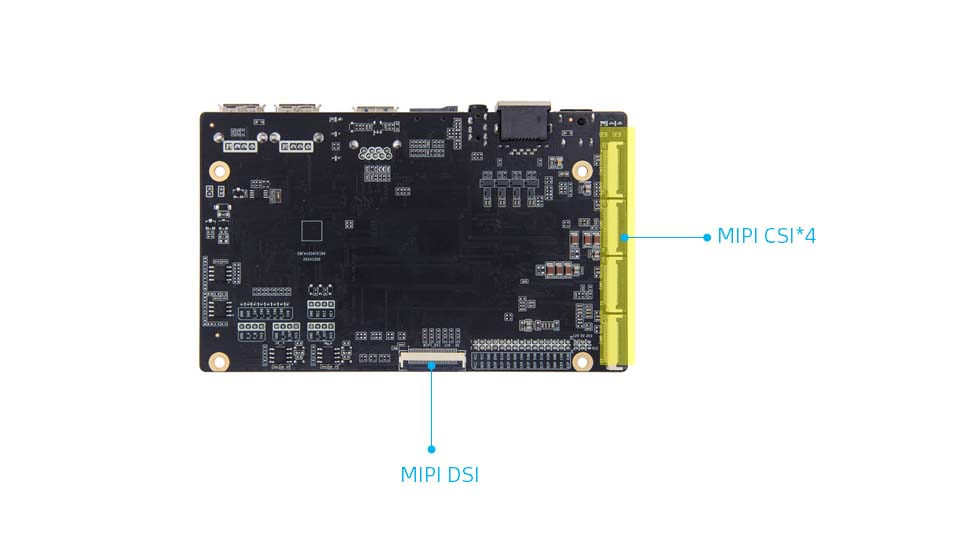

● MIPI-DSI: Інтерфейс екрану MIPI*1, інтерфейс Mipidsi та LVDS повторно використовується, а за замовчуванням підключитися до екрана LVDS. Якщо ви вирішили підключитися до Mipidsi, вам потрібно змінити резистор

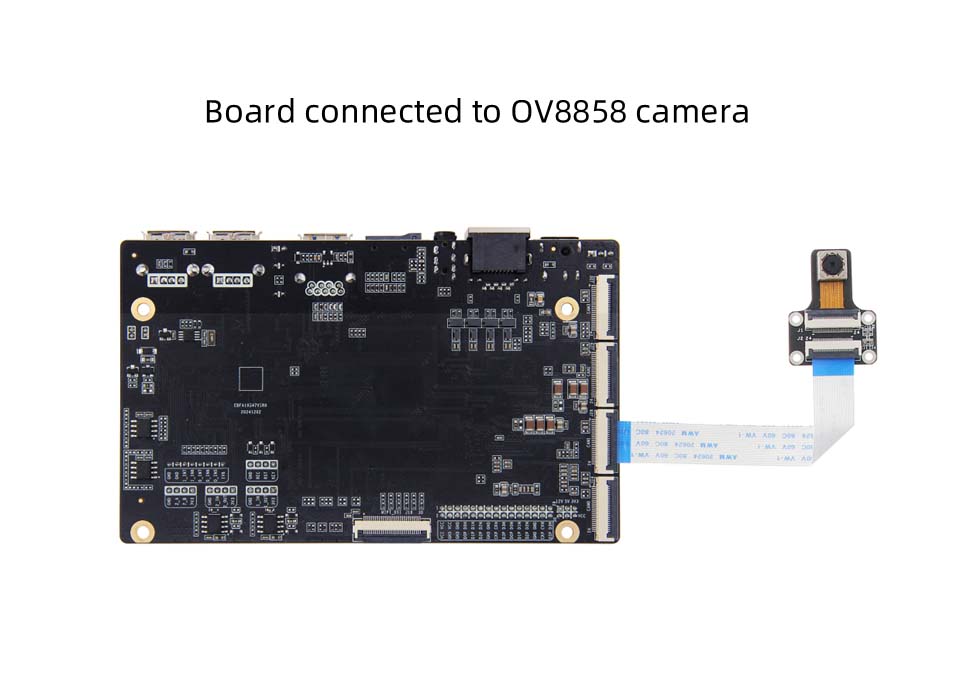

● MIPI-CSI: Інтерфейс камери MIPI*4 може бути підключений до камери IMX415/OV8858 магазину (комбінація за замовчуванням-це камера OV8858)

● Зворотний сенсорний екран: інтерфейс сенсорного екрана LVDS*1

● Підсвічування РК -дисплея: інтерфейс підсвічування LVDS*1

● Інтерфейс живлення екрана: інтерфейс вибору напруги LVDS*1

● USB2.0: інтерфейс USB -концентратора*4

● USB3.0: інтерфейс USB OTG*1, за замовчуванням - це режим пристрою, режим можна вибрати через Cap Jumper

● Wi -Fi: на борту модуля WiFi6, модель: AIC8800D40L

● Власник картки TF: Підтримка картки Micro SD (TF) для запуску системи до 512 Гб
