Що таке чіп RK3576?

Rockchip RK3576 високопродуктивна платформа AIOT другого покоління-це високопродуктивний процесор SOC (на чіп-мікросхемі), що підходить для різних сценаріїв додатків, таких як ПК на основі ARM, обчислювальні пристрої та особисті мобільні Інтернет-пристрої. Він використовує восьмиядерний процесор, заснований на архітектурі ARM, інтегрує незалежну 6TOPS (операції TERA в секунду) NPU (Neural Network Quad Process Processing), інтегрує декілька обчислювальних ядер, таких як GPU, MCU, VPU, і має багатий периферійний інтерфейс для задоволення складних вимог сцени в ALOT. Крім того, RK3576 також підтримує зберігання UFS (Universal Flash Inseорсинг), забезпечуючи ефективні можливості зберігання даних та читання.

Технологія ThinkCore, присвячена вбудованій розробці, в даний час розробила основну раду RK3576 та підтримує налаштування та масове виробництво

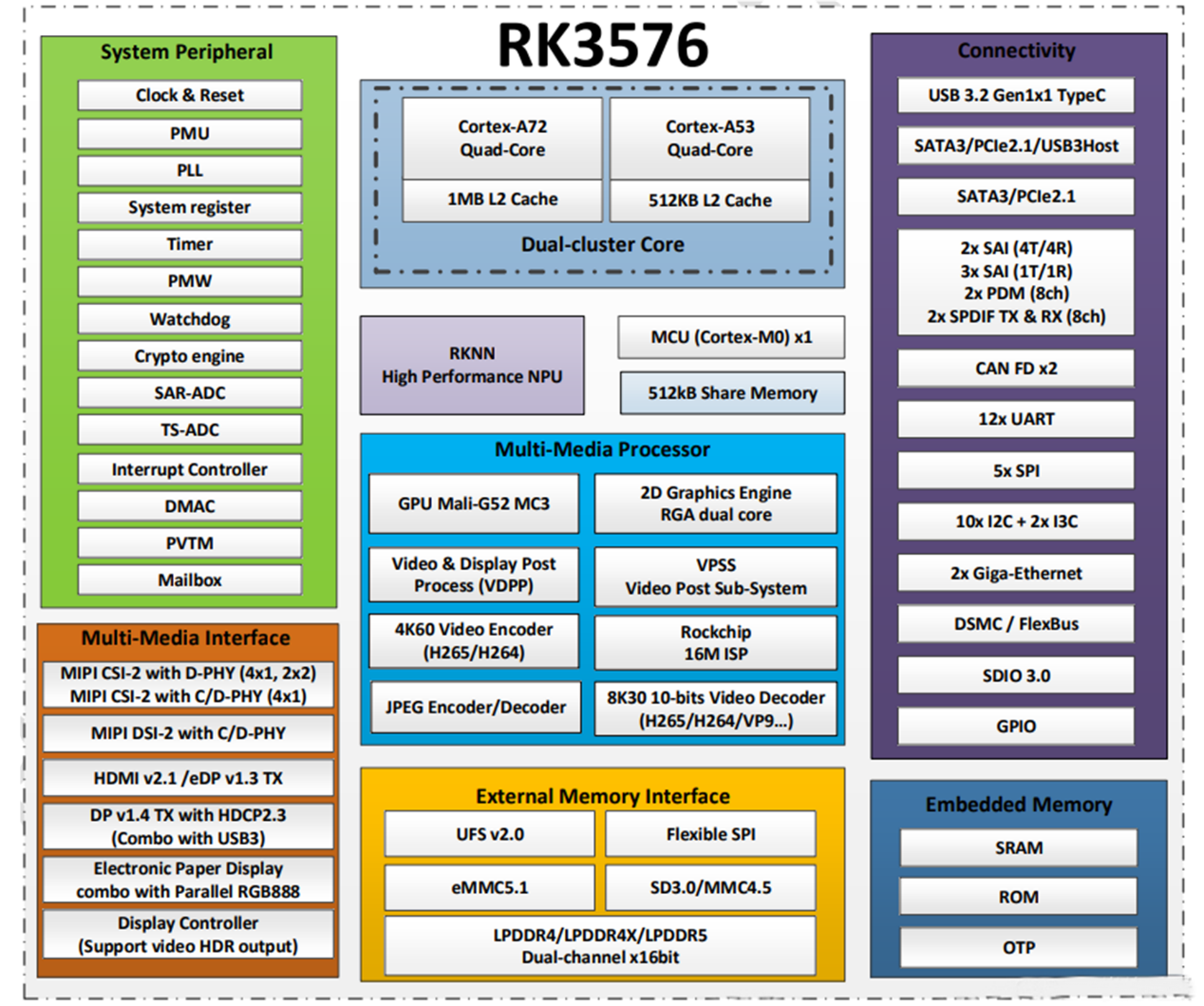

2. 2. Аналіз специфікацій RK3576

CPU:

Окта-ядерний процесор ARM з 4 ядрами Cortex-A72 (2,2 ГГц) та 4 ядрами Cortex-A53 (1,8 ГГц)

User-oriented Arm Cortex-M0 MCU at 400MHz

GPU:

ARM Mali-G52 MC3 @ 1 ГГц

Підтримує OpenGL ES 1.1, 2.0 та 3.2

Підтримка Вулкан 1.1

Підтримує повний профіль OpenCL 2.0

Підтримує AFBC (стиснення буфера рамки)

DDR:

Подвійний 32-бітний LPDDR4/LPDDR4X/LPDDR5

VPU:

8kp30 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4kp60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4kp60 H.264/H.265 Video Encoder

4KP60 MPEG ENCODER та декодер

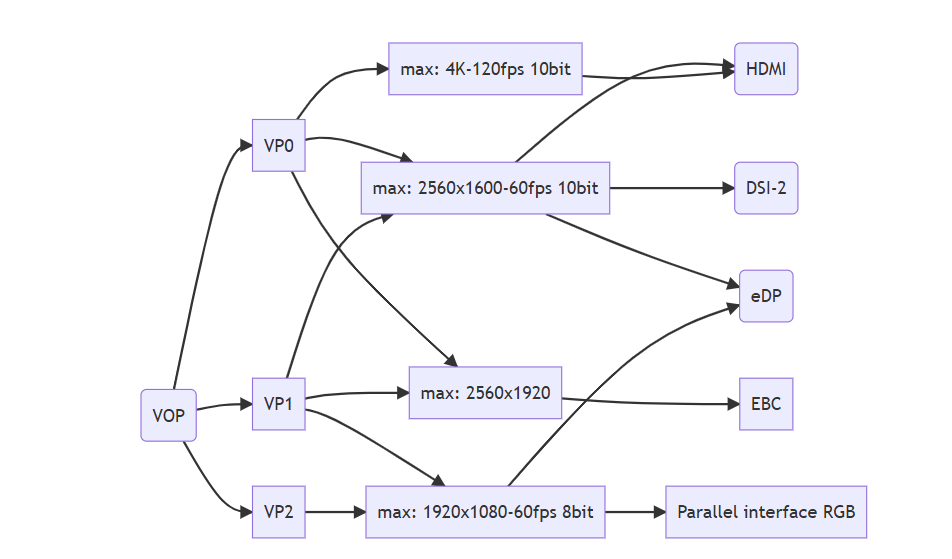

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

Displayport 1.4 TX @ 4K120

EPD (електронний папір) TX @ 2560x1920

Паралельний інтерфейс (RGB888) TX @ 1080P60

1. Підтримка потрійного екрану дисплея 2,5 к+2k+2k

2. 2. Подвійний екран 4K+ 2K

NPU:

Int8 обчислювальна потужність - 6 вершини

Підтримуйте подвійні ядра, подвійні ядра можуть працювати разом або незалежно

Підтримка INT4, INT8, Int16, FP16, BF16 та TF32 Обчислення з внутрішнім SRAM 1 Мб

Підтримуйте багатозадачність, багатокенаріо Паралельна обробка Q Підтримка підтримки глибокого навчання Фреймворк: TensorFlow, Caffe, Tflite, Pytorch, Onnx nn, Android nn тощо.

RGA (2D графічний двигун):

Двигун Rockchip RGA V2.5, подвійна основна максимальна роздільна здатність: джерело зображення 8192x8192, цільове зображення 4096x4096 Передача блоку підтримки та наповнення кольору прозорості, включаючи наповнення градієнта та наповнення візерунка

Підтримка альфа-змішування, включаючи глобальну альфа, за піксельну альфа та градієнт

Підтримуйте будь-яке коефіцієнт масштабування не в цілому з 1/16 до 16

Підтримка 0, 90, 180, 270

Відео введення

16 -метровий провайдер пікселів з HDR (до 120 дБ)

Підтримує 3 інтерфейси MIPI CSI-2

1 MIPI CSI-2 з D-Phy (4x1, 2x2)

1 MIPI CS1-2 з C/D-Phy (4x1)

Два 4-смуги D-Phy V1.2 Інтерфейси

Кожен інтерфейс може бути налаштований як порт каналів даних 2x2

Один 4-смугастий (або триплетний триплет) c/d-phy

D-Phy-v2.0, зі швидкістю каналу 4,5 Гбіт / с

C-Phy-V1.1, зі швидкістю триплетів 2,5GSPS

Кожен порт підтримує 4 віртуальні канали

Інтерфейс DVP

Один DVP 8/10/12

16-бітний

8/10/12/16 біт, до частотної підтримки вводу/виводу до 150 МГц вводу/виводу BT.601/BT.656 та BT.1120 VI Конфігурація підтримки піксельної годинника, горизонтальної синхронізації та вертикальної синхронізованої полярності 2/4 шляху мультиплексування двозначного біт-млн. BT.656/BT.1120

Зберігання

UFS 2.1 з HS-G3 (12 Гбіт / с)

FSPI (вісім каналів)

EMMC 5.1

SDMMC 3.0

Камера, якщо

2 MIPI CSI-2 з D-Phy (може бути складений з 4х1 або 2х2)

1 MIPI CSI-2 з C/D-Phy (4x1)

1x 8110112116-бітний DVP

Якість зображення-зневезення, позначення, масштабування, двигун управління, чіткість, згладжування краю, DCI-HIST, 3D-LUT, ACM, HDR

Аудіо

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)

Мережа

2x інтерфейси RGMI, тобто подвійний гігабіт Ethernet

. USB

1x USB 3.2 Gen 1, підтримує режим ALT Type-C з DisplayPort

. Петля

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 мультиплексований порт

1 PCLE 2.1/SATA 3.1 Мультиплексований порт

Інші 1/0

CAN FD, I2C, SPI, UART, GPIO

Безпека (розширення безпеки Arm Trustzone)

Розширення безпеки Arm Trustzone

Безпечне завантаження/ключова драбина/OTP

Crypto Engine (RSA, ECC, Hash, Des, AES, SHA, SM)

Пакет:16x17 мм, 0,65 крок, пакет FCCSP
